CXSJM15-75-M9N SMC 雙聯氣缸
| 參考價 | ￥ 100 |
| 訂貨量 | ≥1件 |
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 CXSJM15-75-M9N
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/6 15:09:47
- 訪問次數 19
聯系方式：圖衡宋春17317636379 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 雙作用 | 應用領域 | 食品/農產品,化工,汽車及零部件 |
|---|
SMC 雙聯氣缸/SMC 雙聯氣缸

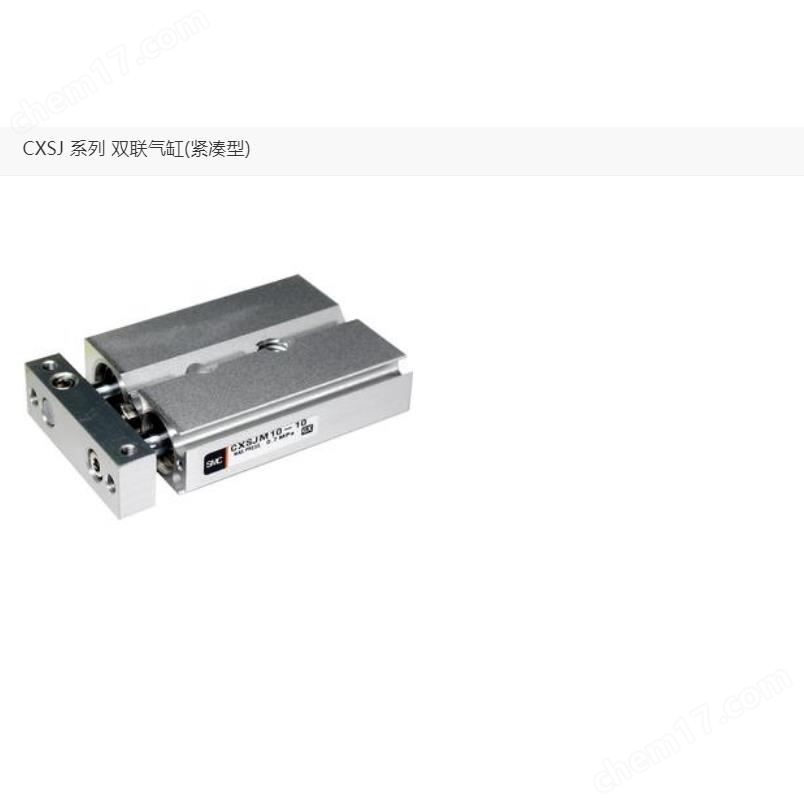

描述 CXSJ 系列 雙聯氣缸(緊湊型)
●比CXS系列更小型的缸體
可從4個方向確認磁性開關另，可選擇軸向配管(缸徑: 6 和 10)
可從4個方向確認磁性開關另，可選擇軸向配管(缸徑: 6 和 10)
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 軸承的種類 | M | 滑動軸承 |
| 缸徑 | 15 | 缸徑 15mm |
| 通口螺紋的種類 | - | M螺紋(Φ6～Φ25),Rc1/8(Φ32) |
| 配管形式 | - | 標準配管（Φ6～Φ32） |
| 氣缸行程 | 75 | 氣缸行程 75mm |
| 磁性開關型號 | M9N | 無觸點磁性開關, 直接出線式, 帶指示燈, 3線式(NPN), 橫引出, 導線長0.5m, 適用電壓：DC5V,12V,24V(DC4.5~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 形式 | 氣壓式 |
| 使用流體 | 空氣 |
| 內置磁環 | 內置磁環 |
| 配管口徑 | M5X0.8 |
| 安裝方式 | 基本型 |
| 緩沖形式 | 墊緩沖 |
| 低使用圧力 [MPa] | 0.1 MPa |
| 高使用圧力 [MPa] | 0.7 MPa |
| 保證耐壓力 [MPa] | 1.05 MPa |
| 周圍溫度 小值 [°C] | -10 ℃ |
| 周圍溫度 大值 [°C] | 60 ℃ |
| 使用流體溫度 小値 [°C] | -10 ℃ |
| 使用流體溫度 大値 [°C] | 60 ℃ |
| 使用活塞速度 小值 [mm/s] | 30 mm/s |
| 使用活塞速度 大值 [mm/s] | 700 mm/s |
| 不回轉精度 [°] | ±0.1 ° |
| 允許動能 [J] | 0.095 J |
| 理論推力 IN [N] (使用圧力 0.1 MPa) | 25.2 N |
| 理論推力 IN [N] (使用圧力 0.2 MPa) | 50.4 N |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 75.6 N |
| 理論推力 IN [N] (使用圧力 0.4 MPa) | 101 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 126 N |
| 理論推力 IN [N] (使用圧力 0.6 MPa) | 151 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 176 N |
| 理論推力 OUT [N] (使用圧力 0.1 MPa) | 35.3 N |
| 理論推力 OUT [N] (使用圧力 0.2 MPa) | 70.6 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 106 N |
| 理論推力 OUT [N] (使用圧力 0.4 MPa) | 141 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 177 N |
| 理論推力 OUT [N] (使用圧力 0.6 MPa) | 212 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 247 N |
