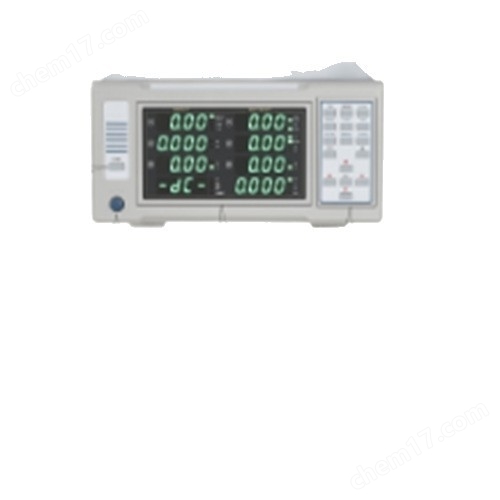

LED 驅動電源綜合性能測試儀 型號：HAD-UI2050F

HAD-UI2050F 測 試 儀 是 LED 驅 動 電 源 綜 合 測 試 儀 。 滿 足 GEC62384 、

IEC61000-3-2、GB/T 24825 等國內、國外標準對 LED 燈電性能的測試要求。 HAD-UI2050F 輸入和輸出均可以測試交流和直流信號，儀器八窗口同時顯示輸入特性、輸出特性、啟動特性等各項參數，便于分析、比較，適合技術開發，也適合于生產現場檢測。HAD-UI2050F 儀器也可以與 PC 機通訊，在 PC 機顯示屏上顯示所有數據和波形，并提供中文或英文操作頁面，界面美觀，操作簡易。

3.1 LED 驅動電源綜合性能測試儀儀器特點

1) 儀器的輸入、輸出端信號既可以是交流，可以是直流，也可以是交直流；

2) 輸入、輸出電流測試頻響 1MHz，能夠準確測量各類 LED 驅動電源；

3) 輸入模擬電路、輸出模擬電路、數字處理電路互相之間實現隔離，不但大大提高了儀器的抗干擾能力，也大地降低了測量儀器對被測驅動電源正常工作的干涉；

4) 八窗口顯示輸入特性、輸出特性各參數，便于比較、分析；

5) 測試快速，1 秒鐘實現輸入、輸出各參數測試；尤其適用于二次開發和現

場；

6) 可以與 PC 機通訊，提供專用軟件。在中英文版 WindowsXP、Windows7、

Windows10 下運行，人機界面好，美觀，操作方便；中英文版面同時提供。

7) 數碼管亮度可調，方便用戶選擇合適的亮度。

3.2 儀器功能

3.2.1 輸入特性測試(交流)

a. 測量輸入電壓、電流、功率、功率因數、電網頻率、總諧波及 0～50 次各諧波分量、波峰比、起始相位角、峰值相位角、截止相位角、DF 位移系數（cosφ1）。

b. 電壓、電流基波頻率范圍：45Hz～65Hz；

窄頻范圍：45Hz～5kHz；

寬頻范圍：45Hz～1MHz。

c. 電壓范圍：3～500V（CF=1.67）；

電流范圍：5mA～2.7A（CF=3）；

功率范圍：0.015～1350W；

功率因數范圍：0.000～＋1.000。

3.2.2 輸入特性測試(直流)

a. 測量輸入電壓、電流、功率。

b. 電壓范圍：3～500V；

電流范圍：5mA～8A；

功率范圍：0.015～4000W。

3.2.3 輸出特性測試(交流)

a. 測量燈電壓、燈電流、燈功率；

b. 燈電壓范圍：3～500V(CF=1.67)；

燈電流：5mA～2.7A(CF=3)；

燈功率范圍：0.015～1350W。

3.2.4 輸出特性測試(直流)

a. 測量輸出燈電壓、燈電流、燈功率、紋波電流。

b. 電壓范圍：3～500V；

電流范圍：5mA～8A；

功率范圍：0.015～4000W；

紋波電流范圍：5mA～2.5A。

3.2.5 輸出啟動特性測試(直流)

a. 測量燈電壓、燈電流的 0～2 秒內變化曲線及數據；

b. 燈電壓范圍：3～500V；

c. 燈電流范圍：5mA～8A。

3.3 技術指標

交流信號技術指標

表 3-2   直流信號技術指標

3.4 儀器尺寸

儀器尺寸： 寬×高×深=300×155×415（ mm ）

包裝箱尺寸： 寬×高×深＝410×240×500（ mm ）

儀器凈重： 6.0kg

儀器毛重（含包裝箱）： 7.5kg
