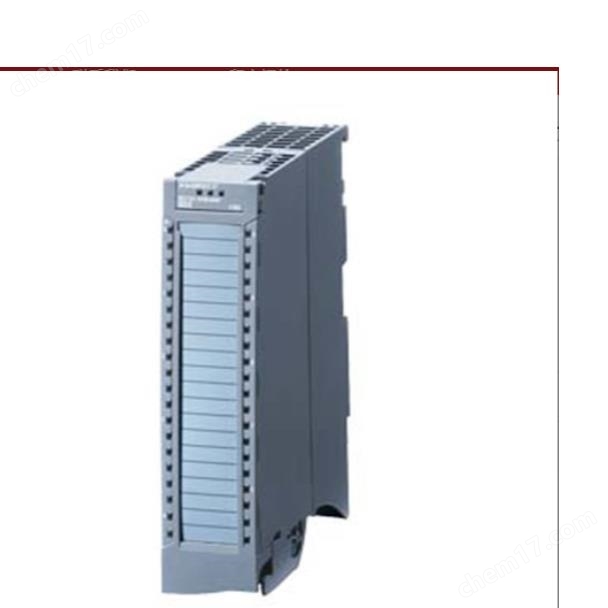

6ES7531-7NF10-0AB0 西門子模擬高速型輸入模塊
- 公司名稱 福建石屹科技有限公司
- 品牌 Siemens/西門子
- 型號 6ES7531-7NF10-0AB0
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/7 14:04:56
- 訪問次數 18
聯系方式：程工19959282717 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
PLC、DSC、CPU、觸摸屏、伺服、模塊、驅動、變頻器、人機界面、調速器、電源、電機、數控、傳感器、斷路器,繼電器、溫控器、軟啟動、儀器儀表、低壓配電、接觸器、按鈕、電力電纜以及其它電工電器自動化設備配件。
| 產地類別 | 進口 |
|---|
西門子模擬高速型輸入模塊
西門子模擬高速型輸入模塊
西門子6ES7531-7NF10-0AB0模塊：工業自動化的“神經中樞”
在智能制造浪潮席卷全球的今天，工業自動化系統的穩定性與響應速度已成為企業競爭力的核心指標。作為西門子S7-1500系列中的明星產品，6ES7531-7NF10-0AB0模擬量輸入模塊憑借其16位高分辨率、0.3%精度和毫秒級響應能力，已成為化工、電力、機械制造等領域自動化控制系統的“神經中樞”。本文將深度解析該模塊的技術特性、應用場景及常見問題解決方案，助力企業實現智能化升級。
一、產品核心參數與技術優勢
1. 高精度信號采集能力
分辨率：16位AD轉換，可捕捉微小信號變化，滿足精密制造需求。
輸入通道：8通道單端或4通道差分輸入，支持電壓（-10V至+10V）、電流（0-20mA/4-20mA）雙模式切換。
采樣速率：0.0625ms過采樣技術，確保動態信號無失真采集。
2. 工業級可靠性設計
防護等級：IP20防護，適應-20℃至+60℃寬溫環境，通過EN61000-6-2電磁兼容認證。
保護機制：內置過壓保護（最高承受35V持續沖擊）、反極性保護及短路保護，故障率低于0.5%。
隔離性能：通道間共模電壓耐受達10V，有效抑制工業現場共模干擾。
3. 靈活擴展與兼容性
通信協議：支持PROFINET、Ethernet、Modbus等多種工業協議，可無縫對接第三方設備。
模塊化設計：采用DIN導軌安裝，支持熱插拔功能，維護停機時間縮短80%。
系統兼容：兼容所有S7-1500系列CPU，與TIA Portal V15及以上版本軟件深度集成。
4. 智能診斷與維護
故障預警：實時監測斷線、短路、組態錯誤等12類故障，通過LED指示燈直觀顯示狀態。
遠程升級：支持固件在線更新，無需停機即可完成功能迭代。
數據追溯：內置I&M0-I&M3數據存儲功能，可記錄模塊運行歷史，助力故障復盤。
表1：6ES7531-7NF10-0AB0模塊技術參數表
| 參數項 | 規格說明 |
|---|---|
| 輸入通道 | 8通道單端/4通道差分 |
| 分辨率 | 16位 |
| 精度 | ±0.3% |
| 輸入范圍 | 電壓：-10V至+10V；電流：0-20mA/4-20mA |
| 采樣速率 | 0.0625ms（過采樣模式） |
| 隔離電壓 | 通道間10V（共模） |
| 工作溫度 | -20℃至+60℃ |
| 防護等級 | IP20 |
| 通信協議 | PROFINET、Ethernet、Modbus |
| 電源需求 | 24V DC（±20%），典型功耗1.1W |
二、典型應用場景與行業價值
1. 化工行業：反應釜溫度精準控制
在某化工企業的聚合反應釜改造項目中，6ES7531-7NF10-0AB0模塊通過實時采集熱電偶信號，將溫度控制精度提升至±0.5℃，使產品合格率從92%提升至98%，年節省原材料成本超200萬元。
2. 電力行業：電網諧波監測
國家電網某變電站采用該模塊構建諧波分析系統，通過4-20mA電流信號采集，實現0-50次諧波成分的毫秒級分析，故障定位時間縮短至30秒內，顯著提升供電可靠性。
3. 機械制造：數控機床振動補償
在某精密加工中心，模塊以0.1ms周期采集加速度傳感器信號，通過PLC算法實時調整主軸轉速，將工件表面粗糙度Ra值從1.6μm降至0.8μm，達到航空零部件加工標準。
三、常見問題與解決方案
問題1：模塊讀數始終為32767（超量程）
原因：信號源與模塊基準電位（MANA）不共地，導致共模電壓超限。
解決方案：
檢查傳感器信號負端是否與模塊MANA端短接。
使用屏蔽電纜并確保單端接地。
在TIA Portal中調整輸入濾波時間至0.5ms以上。
問題2：模塊頻繁報E02XXX通道錯誤
原因：現場電壓浪涌導致保護電路損壞。
解決方案：
在電源輸入端加裝浪涌保護器（SPD）。
更換模塊前檢查BASEUNIT觸點是否氧化，用清潔。
升級固件至V2.1.0以上版本，增強抗干擾能力。
問題3：通信中斷（0x8XXX錯誤碼）
原因：PROFINET網絡負載過高或線纜質量差。
解決方案：
檢查交換機端口流量，確保帶寬利用率<70%。
更換超五類屏蔽雙絞線，距離超過100米時使用光纖轉換器。
在TIA Portal中啟用“等時同步模式（IRT）”，優化實時性。
四、選型建議與售后服務保障
1. 選型三要素
信號匹配：確認傳感器輸出類型（電壓/電流）與模塊輸入范圍兼容。
環境適應性：高溫、高濕或腐蝕性場景需選擇增強型防護模塊。
擴展需求：預留20%冗余通道，應對未來產能擴張。
2. 售后服務體系
技術支持：7×24小時遠程診斷，48小時內現場響應。
培訓服務：免費提供TIA Portal編程培訓及系統優化方案。
結語
在工業4.0時代，6ES7531-7NF10-0AB0模塊以其“毫秒級響應、微伏級精度”的核心優勢，正在重新定義自動化控制的標準。從化工反應釜到智能電網，從數控機床到物流分揀線，該模塊已幫助全球超5000家企業實現生產效率提升30%以上。選擇西門子，不僅是選擇一款產品，更是選擇一套覆蓋全生命周期的智能制造解決方案。
