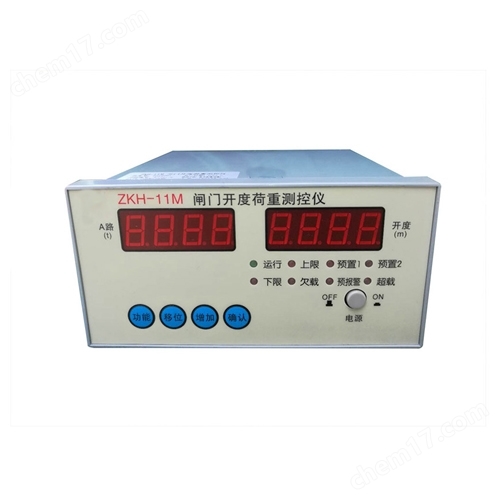

MKY-ZKH-11M 開度荷重儀

用途

在水利水電自動化控制系統中,本設備同時采集開度,荷重傳感器的信號,來測量、顯示和控制平板閘、弧形閘、人字閘等各種閘門的開度或各種門機、吊車等起升高度。以及各種啟閉機、門機、橋機等起重設備的荷載,并根據用戶的需要,給出控制信號和通訊信號。

產品特點

進口器件,設計先進,可使儀器長期連續工作。高亮度LED數碼管,顯示清晰。具有掉電記憶功能,各種預置參數在掉電后長久保存。帶RS-485接口便于組成網絡控制。

主要技術參數

測量范圍：開度:0~192m;荷重:0~500t

顯示內容：一路開度值、一路荷重值

顯示方式：高亮度LED數碼管

配套開度傳感器型號及數量：JBZ(配B接觸編碼器)、JBK(帶主令開關配接觸編碼器)、GDZ(配GD光電編碼器)、GDK(帶主令開關配光電編碼器)系列開度傳感器,任選1只

配套荷重傳感器型號及數量：0CX(軸承座式)、HLF(定滑輪式1、2X(軸銷式)、PY(旁莊式)CL-TB-10(桂式)、0DX(電阻應變式)、CL-YB-1拉壓式)S系列荷重傳越器,任選1只

分辨力：開度1cm(配JBZ、JBK系列接觸傳感器):1mm(配GDZ、GDK系列光電傳感器)荷重:0.1t

基本誤差：開度+2cm(配JBZ、JBK系列接觸傳感器):±2mm(配GDZ、GDK系列光電傳感器)荷重:±1%F·S±1字

距離：傳感器至儀表的距離1Km

工作方式：連續

報警控制設定：使用按鍵可對閘門開度的下限、任意、上限報警值及荷重的預報警值(額定載荷的90%)、超載報警值(額定載荷的110%6)進行設定(還可設定充水、下滑報警值,最多7個),可在現場進行空敷值、滿載值指定

報警指示：當閘門開度或荷重達到報警點時,相應指示燈亮且有聲響信號

繼電器輸出：當閘門開度或荷重達到相應報警點時,各輸出一組觸點(容量AC220V/3A)

選項輸出信號：BCD碼(TTL電平)輸出、模擬量4-20mA輸出(負載電阻≤500Ω)、電行RS-485通訊口

使用電源：AC220V±10%:50±2Hz:最大功率40W

使用環境：溫度:-10-+40℃ 度≤90%RH(40℃)
