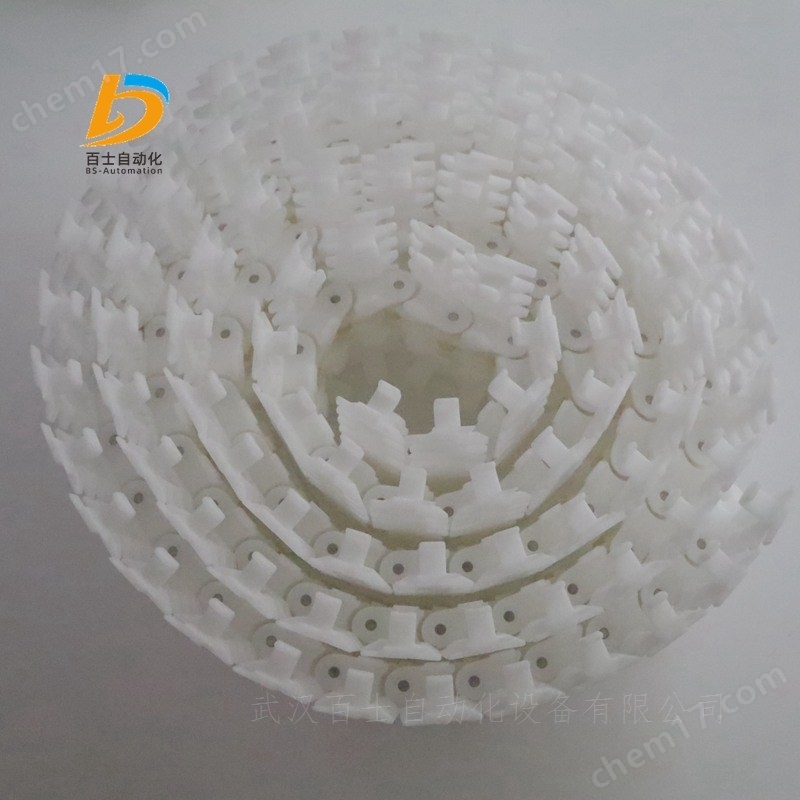

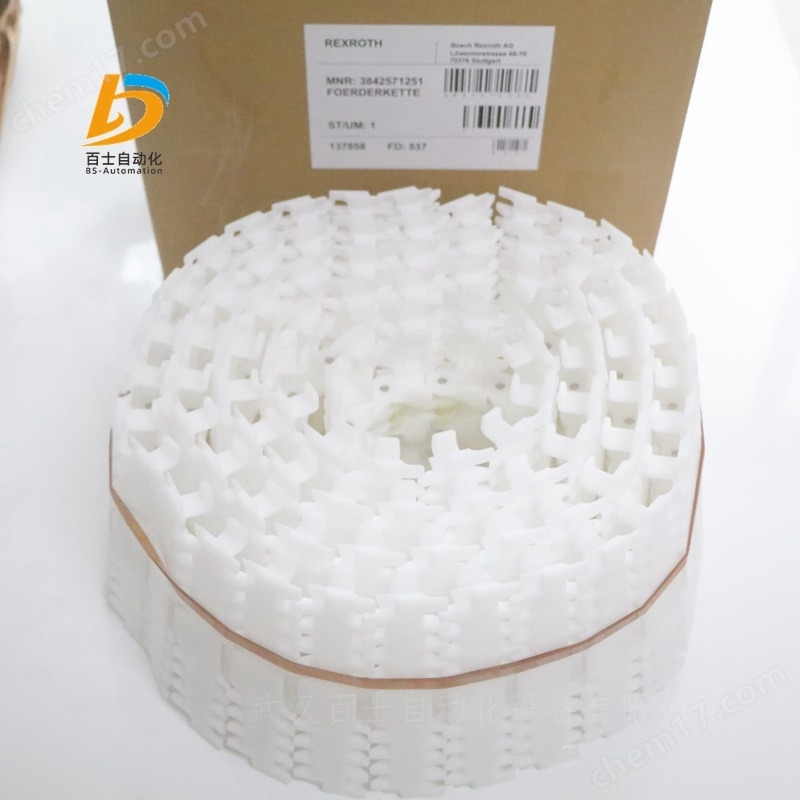

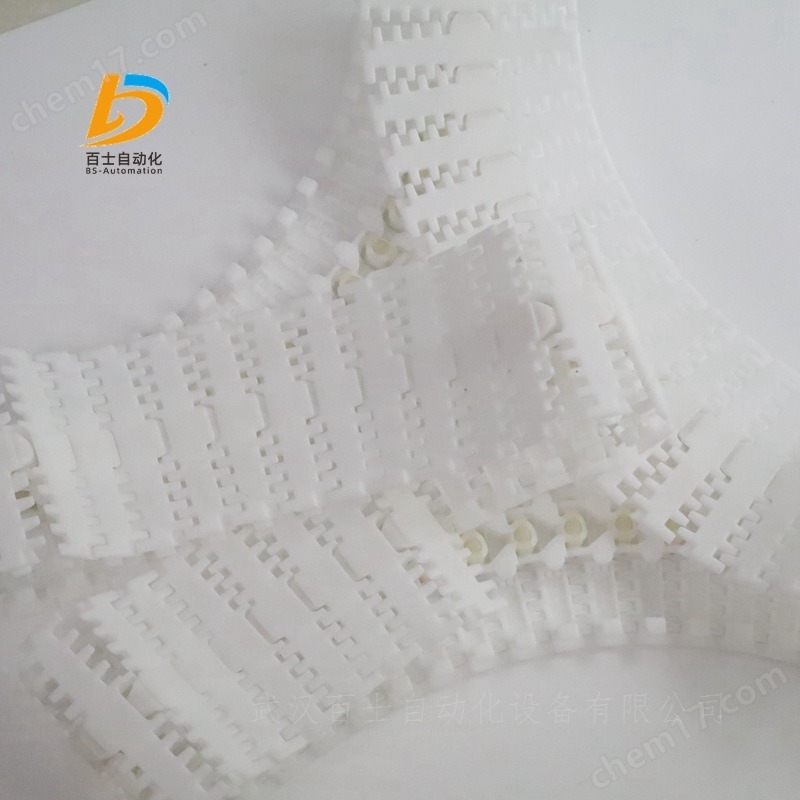

力士樂扁平輸送鏈3842571251，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH運輸鏈 160+ FLAT T7 L2898

3842571251

扁平輸送鏈用于物料的直接輸送，或者通過工件托盤的間接輸送

安裝技術  鏈式輸送系統 VarioFlow plus  輸送鏈  扁平輸送鏈條  運輸鏈 160+ FLAT T7 L2898

鏈節可以與其他相同結構尺寸的鏈條類型組合使用。通過在扁平鏈節上鉆孔，可以簡單地緊固上部結構。鏈板底部安裝了對中輔助工具。最大鉆孔至 ?5 mm，因為在這個位置上在鏈式輸送機中沒有干擾輪廓

技術參數

結構尺寸 [b] [mm]160

供貨范圍成套，包括鏈銷和鉸鏈栓

長度 [L]2898.0

材料說明

鉸鏈栓：PA66

鏈節：POM

鏈銷：不銹鋼 1.4301

重量 [kg]5.3

力士樂REXROTH阻尼器 DA 1/B

氣動阻尼器

阻尼度可調節

工件托盤的容許負荷在 0.5 kg 到 6 kg之間（輸送速度為 9 m/min）

工件托盤移至提升和定位裝置 HP 1/P 時，阻尼器 DA 1/B 用于緩沖對工件托盤的撞擊。

適合固定到 HP 1/P

編號  3842535360

工件托盤的總重mG  10kg

潔凈室等級  ISO 7 級

干燥室r.F.  <1%

重量m 0.5kg

需要的壓縮空氣接口p  4 ... 6 bar

氣動壓入配合φ  4mm

力士樂REXROTH傳送帶

GT 2 傳送帶

GT 2、L250 傳送帶 3842539479

用作輸送介質的傳送帶將工件托盤傳送至輸送系統。安裝時需預拉伸傳送帶，然后將其粘合，以形成連續的傳送帶。傳送帶安裝工具包可用于接合、拉伸和粘接。

所需傳送帶長度使用以下公式確定。

說明： 傳送帶需要預拉伸系數 F，請參見“傳送帶預拉伸系數 F”概覽。

lB= ((2 x lS+ lAS+ lUM) x F) + 60

lB = 傳送帶長度

lS = 輸送段長度

lAS 驅動模塊的輸送介質長度

lUM 回轉單元的輸送介質長度

F = 預拉伸系數

皮帶的預張緊因素 F

其中 BS2 和 IS ≤ 4000 mm，F =  0.98

其中 BS2 和 IS > 4000 mm，F = 0.975

其中 AS 2/B-250，F = 0.965

皮帶傳送介質長度

lUM = 660 mm

lAS = 660 mm

皮帶延伸

其中 IS ≤ 4000 mm = 2 %

其中 IS > 4000 mm = 2.5 %

其中 AS 2/B-250 = 3.5 %

力士樂REXROTH輸送介質皮帶

皮帶采用聚酰胺制成，帶網狀頂部，具有導電性

在安裝期間張緊并粘結以形成連續皮帶

用作輸送介質的皮帶將工件托盤運輸到輸送系統內。

編號  3842539480

ESD  是

潔凈室等級  ISO 7 級

材料數據  聚酰胺塑膠 PA 6.6

長度  50000mm

所需配件：

用于連接、張緊和粘結用途的皮帶安裝工具套件。

膠水

皮帶 GT 1，L1000-50000

力士樂REXROTH塑料平頂鏈主連桿

用于傳送單元自組裝的輸送介質

用于結合 ST 2/C 和 ST 2/C-H 段使用

交付單元長度達 12000 mm。使用主連桿連接多個平頂鏈，可達到 l > 12000 mm 的長度

鍍鎳鋼基本鏈版本

帶 PA66 聚酰胺支承蓋的鋼鏈

TS 2plus 中的工件托盤輸送介質搭配 ST 2/C 和 ST 2/C-H 輸送段使用。

所需的鏈條長度通過下列公式來確定。

lC = 2 x lS + lAS + lUM

lC = 平頂鏈長度

lS = 輸送段型材長度

lAS = 驅動模塊中輸送介質的長度

lUM = 返回裝置中輸送介質的長度

平頂鏈輸送介質的長度

lUM 2/C-170 = 310 mm

lUM 2/C-60 = 150 mm

lAS = 625 mm

編號  3842551226

材料數據  基本鏈：鋼；鍍鎳PAl 66 防靜電版平坦鏈

長度  12000mm

注意：

塑料平頂鏈也適用于 EPA，但不能用于彎道和弧形部分

裝配有 PE 耐磨墊的工件托盤，不建議累積運行，因為這樣會加劇磨損

塑料平頂鏈不允許用于鋼質GP滑動型材

推薦配件

附加閉合鏈節，3842551234

平頂鏈工具

主連桿 3842551234 可用于兩根塑料平頂鏈上

供貨范圍

塑料平頂鏈（l = 12000 mm，黑色），包括 1 x 主連桿

力士樂REXROTH工件托盤

WT 2 工件托盤

適合用于傳送帶、齒形帶和平頂鏈

具有高硬度的堅固耐用型工件托盤

一體式定位襯套

可用于安裝 ID 15、ID 40 和 ID 200 識別系統的移動式數據載體

不適合用于堆積滾子鏈

帶通用型鋼質承載板的塑料框架模塊

15 種標準尺寸

材料：- 框架模塊聚酰胺 (PA) 耐磨墊

- 鋼質承載板 (4.8 mm)

WT 2 是一種堅固的工件托盤，采用了硬度頗高的復合塑鋼結構，可用于在 TS 2plus輸送系統中支撐和輸送工件。400 x 400 mm 及以上規格的工件托盤板件均設計有兩個或四個額外的螺紋孔，用于安裝加固螺栓。編號請見支承板表格。

供貨范圍

承載板

框架模塊

連接件

定位襯套

WT 2 工件托盤，裝配 240x400 0842090043

力士樂REXROTH定位襯套

用于在定位裝置中支撐工件托盤

用于安裝框架模塊和承載板

定位襯套會增加工件托盤的空重

材料：硬化鋼

可接合 WT 2 工件托盤的框架模塊

尺寸必須符合工件托盤的板厚。

說明：尺寸 12H7 是指壓裝之前的狀態。用芯棒壓裝之后，確保尺寸 12H7 處于“b”范圍內。

編號 3842174341

尺寸  4.8mm

定位襯套 D20 x 4.8  3842174341

力士樂REXROTH法蘭螺母，T 形螺栓

3842345081

固定和導電連接

螺栓端部凹口用于標記正確的位置

型材精加工：不需要

法蘭螺母 10 mm 鎖坑 M8

材料 鍍鋅鋼

力士樂REXROTH底板，270x360

底盤 35X270X360 3842514567

為隔斷墻和防護墻打造支架

使用地腳螺栓錨定

力士樂REXROTH支架 45/45

帶有定位凸耳的支架，適于快速、的組裝，防止轉動

定位凸耳易于移除，以便于在板件上組裝，或以直角裝配到槽上

版本 designLINE ，采用特殊的銀粉漆 (RAL 9006)，真正的高品質設計

偏移滑塊，用于 45/45 托架的偏置定位

端蓋，用于防塵，有信號灰（RAL 7004）和黑色 ESD（RAL 9005）兩種版本

型材精加工：不需要

推薦配件

滑塊，偏置

支架端蓋 45/45，信號灰

支架端蓋 45/45，黑色

支架（標準型）45x45 3842523558

力士樂板件3842536564

用于在沒有中心孔的型材中固定調平支腳

用作端面連接件或 T 形連接器

型材精加工：中心孔中螺紋攻絲

材料

板件：鑄鋁

固定材料：鋼；鍍鋅

力士樂REXROTH塑料平頂鏈

3842551226

塑料平頂鏈主連桿

用于傳送單元自組裝的輸送介質

用于結合 ST 2/C 和 ST 2/C-H 段使用

交付單元長度達 12000 mm。使用主連桿連接多個平頂鏈，可達到 l > 12000 mm 的長度

鍍鎳鋼基本鏈版本

帶 PA66 聚酰胺支承蓋的鋼鏈

TS 2plus 中的工件托盤輸送介質搭配 ST 2/C 和 ST 2/C-H 輸送段使用。

注意：

塑料平頂鏈也適用于 EPA，但不能用于彎道和弧形部分

裝配有 PE 耐磨墊的工件托盤，不建議累積運行，因為這樣會加劇磨損

塑料平頂鏈不允許用于鋼質GP滑動型材

主連桿 3842551234 可用于兩根塑料平頂鏈上

供貨范圍

塑料平頂鏈（l = 12000 mm，黑色），包括 1 x 主連桿

力士樂定位襯套3842174341?

用于在定位裝置中支撐工件托盤

用于安裝框架模塊和承載板

定位襯套會增加工件托盤的空重

材料：硬化鋼

可接合 WT 2 工件托盤的框架模塊

力士樂支架支架（標準型）45x45

3842523558

帶有定位凸耳的支架，適于快速、的組裝，防止轉動

定位凸耳易于移除，以便于在板件上組裝，或以直角裝配到槽上

版本 designLINE ，采用特殊的銀粉漆 (RAL 9006)，真正的高品質設計

偏移滑塊，用于 45/45 托架的偏置定位

端蓋，用于防塵，有信號灰（RAL 7004）和黑色 ESD（RAL 9005）兩種版本

型材精加工：不需要

推薦配件

滑塊，偏置

支架端蓋 45/45，信號灰

支架端蓋 45/45，黑色

力士樂REXROTH法蘭螺母，T 形螺栓

3842528718

固定和導電連接

螺栓端部凹口用于標記正確的位置

型材精加工：不需要

力士樂REXROTH搖桿3842530797

搖桿 WI/M

區域監測

識別工件托盤

用于堆積壓力控制

結構簡單、緊湊

適合安裝在型材寬度為 45 mm 的 ST 2/… 輸送段或型材寬度為 50 mm 的 ST 2/…-H 的輸送段上

適用于 EPA 環境

WI/M 搖桿不能用于停止來自橫向輸送機的工件托盤。除此之外，必須安裝符合工件托盤重量的止擋或阻尼器，以吸收止擋的沖擊力。

氣缸開關直接將滑動操作轉換為氣動信號。通過 VE 2 擋停器可簡便、純粹地實現氣動堆積壓力調節。

搖桿用于以下領域：

區域監測

停止工件托盤的橫向輸送

識別工件托盤

根據所需功能，WI/M、WI 2/… 搖桿應配備一個或兩個傳感器。

供貨范圍

包含用于安裝在 ST 2/... 輸送段或 BS 2/... 傳送帶輸送段上的緊固件

搖板 WI /M

搖板 WI /M 在力士樂輸送系統 TS?1、TS?2plus 和 MTS?2 中，對工件托盤進行范圍檢測。

供貨范圍

搖板 WI /M，預裝配完成。

安裝組件 3 842 530 798(在塑料袋中)

帶接近開關的應用

用于在輸送系統中進行范圍監控。彈簧支撐的開關搖板能夠識別工件托盤。利用開關搖板中的金屬元件能夠通過一個帶 4 至 6 mm 緩沖間矩的接近開關 M12x1.5 來進行檢測。

在 WI /M 上設有固定孔和定位銷。

帶氣動開關的應用

利用配件氣動接近開關 (3 842 532 151)，推桿的操作也可以直接轉換成一個氣動信號。與一個氣動擋停器聯合使用，可以組成一個簡單的、純氣動的工件托盤堆積控制裝置。

力士樂REXROTH鉸鏈，鋁3842544531

鋁鉸鏈，適用于所有鎖坑系統

可在實心表面元件上裝配

高品質型式

導電型式

采用耐磨導套，適于在潔凈室條件下使用

力士樂扁平輸送鏈3842571251
