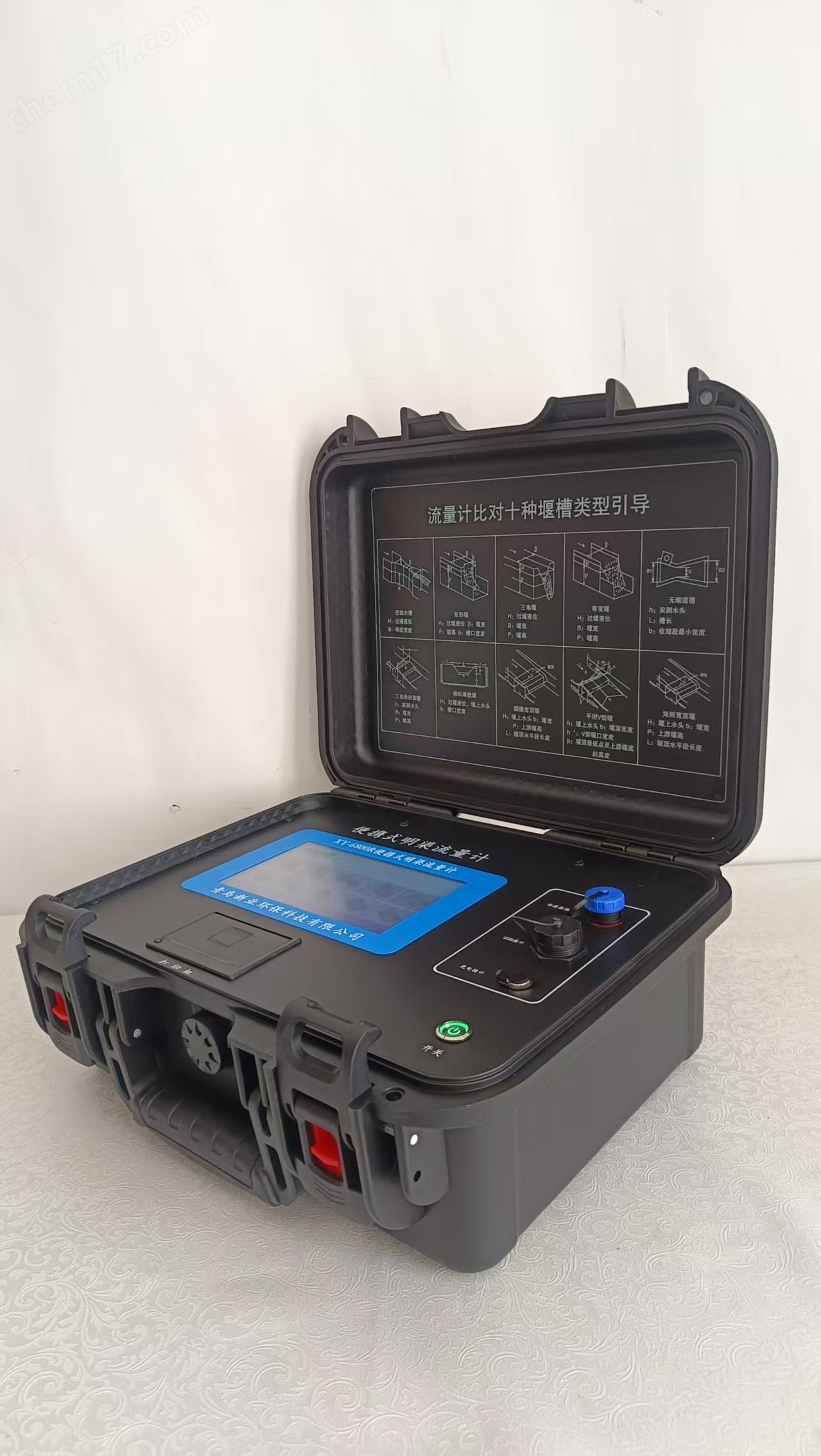

XY-6800R型污水流量監測對比裝置明渠流量計

XY-6800R型污水流量監測對比裝置明渠流量計功能特點

(1)適應于十種堰型：三角堰、矩形堰、等寬堰、巴歇爾槽、矩形寬頂堰、圓緣寬頂堰、梯形薄壁堰、無喉道槽、三角形剖面堰、平坦V型堰；

(2)高精度信號采集模塊，24 位采集精度，測量數據真實有效；

(3)7寸大屏幕彩色液晶觸摸屏，觸控引導式操作，操作過程簡便；

(4)測試過程實時顯示液位及瞬時流量數值，并以曲線形式顯示，直觀清晰變化趨勢。

(5)周邊環境顯示，可實時進行大氣壓、溫度檢測記錄；

(6)可選配定位功能，支持BDS/GPS衛星導航系統的單系統定位，以及任意組合的多系統聯合定位；

(7)友好的人機交互界面，圖文結合，無需專業知識即可對儀器進行操作；

(8)儀器帶有微型打印機，可現場直接打印測量數據；

(9)數據記錄可通過USB導出U盤，輸出至電腦，便于用戶對數據進行統計分析；

(10)可存儲 20000 次的測量歷史記錄；

(11)內含大容量鋰電池，一次充電可連續測量72 小時；

(12)流量計內置智能化電源管理系統，延長電池使用壽命；

(13)開機密碼進入，有效保護測量比對數據及結果；

(14)手提箱式設計，整機重量輕，方便用戶攜帶。

技術參數

1、流量測量范圍：0~40m³/s；

2、流量測量頻次：3 次/s；

3、液位分辨率：0.1mm

4、液位測量偏差：≤0.5mm；

5、流量測量偏差：≤±1%；

6、傳感器量程：1米（標配），2米（選配）。

7、信號輸出方式：USB；

8、工作環境濕度：≤ 85%；

9工作環境溫度： 10℃~40℃；

10、測量溫度范圍：-40℃-80℃

11、測量大氣壓范圍：0-120Kpa

12、定位精度：2.5米，冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-162dBm。

13、充電電源：AC 220V ±15%；

14、內置電池：DC 16.8V，鋰電池；電池供電連續工作時間：72 h；

15、外形尺寸：400mm×300mm×110mm（主機），900×130×130（附件包）；

16、整機重量： 約4kg

執行標準：

JJG711-1990《明渠堰槽流量計試行檢定規程》

HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》

HJ355-2019水污染源在線監測系統(CODc、NH-N等)運行技術規范
