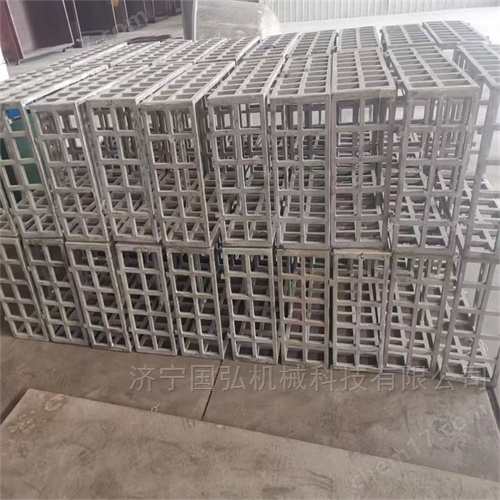

40Cr25Ni20耐熱鋼熱處理工裝料盤 吊具
| 參考價 | ￥ 12.3 |
| 訂貨量 | ≥1Kg |
- 公司名稱 濟寧國弘機械科技有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/17 14:09:55
- 訪問次數 22
聯系方式：趙文杰15562291932 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 兩周 | 應用領域 | 環保,化工 |
|---|
G40Cr25Ni20耐熱鋼在高溫工裝中的應用：料盤與吊具在高溫熱處理（如固溶、退火、滲碳、淬火等）領域，工裝的可靠性和壽命直接決定了生產效率、處理質量與經濟性。其中，料盤與吊具長期承受高溫載荷與熱沖擊，對材料的耐熱性能要求尤為苛刻。G40Cr25Ni20以其的綜合性能，成為此類高溫工裝的核心優選材料。
一、 材料之本：G40Cr25Ni20的耐熱特性
這種25%鉻、20%鎳含量的奧氏體型耐熱鋼，具備優異的綜合高溫性能：40Cr25Ni20耐熱鋼熱處理工裝料盤 吊具
1. 的高溫強度與抗蠕變能力： 高鉻鎳含量的奧氏體基體賦予了其遠超普通不銹鋼的高溫持久強度。在900°C甚至更高溫度下長時間工作（尤其在承受重載時），能有效抵抗長期高溫應力作用下的緩慢塑性變形（蠕變），顯著降低變形傾向。
2. 杰出的抗氧化與耐腐蝕性： 高鉻含量（Cr ≈ 25%）使其在氧化氣氛中能形成致密、穩定的Cr?O?保護膜，有效抵御800-1100°C范圍內的高溫氧化。 同時，該成分體系也能良好抵抗多種高溫氣氛（如滲碳、弱還原性氣氛）和熔融鹽的侵蝕。
3. 良好的韌性： 全奧氏體組織確保了材料即使在低溫或高溫下（尤其是在頻繁的熱循環工況中）均能保持良好的韌性，顯著降低脆性斷裂風險。
4. 一定的熱疲勞抗力： 優良的高溫塑性與導熱系數，結合足夠的熱膨脹系數控制（相對較低），有助于抵抗因反復加熱冷卻引起的熱應力累積，減緩裂紋萌生與擴展速度。
5. 良好的加工與焊接性： 其奧氏體特性使其具有不錯的冷熱加工成形能力（但高溫強度會帶來阻力）。焊接性良好，但需嚴格遵循特定工藝（預熱、焊材匹配、線能量控制、焊后處理）以避免焊接熱影響區產生σ相、晶間貧鉻等不利組織。
二、 核心戰場：料盤與吊具的功能挑戰
* 料盤： 承載被處理工件（如鍛件、鑄件、管棒線材等），承受工件重量及其自身高溫變形。
* 高溫變形： 長時間承載，或工件擺放不均在高溫下易造成下撓或鼓包。
* 熱循環： 頻繁進出高溫爐膛，面臨劇烈的溫度變化（如常溫→1000°C→常溫）。
* 多重氛圍侵蝕： 直接接觸多種熱處理氣氛（氧化、滲碳、可控氣氛等）。
* 吊具： 肩負吊運、轉移高溫工件的重任。40Cr25Ni20耐熱鋼熱處理工裝料盤 吊具
* 復雜的高溫應力載荷： 同時承受工件（通常很重）產生的拉應力與自身高溫變形應力。
* 瞬時熱沖擊與急冷： 吊運時常需快速暴露于冷態空氣中，甚至進入淬火槽急冷，劇烈的熱沖擊影響巨大。
* 應力集中： 吊耳、鉤環等部位存在顯著的應力集中風險。
三、 G40Cr25Ni20在料盤與吊具上的應用優勢
1. 持久高溫承載的核心能力：
* 高溫強韌結合： 遠超普通奧氏體鋼（如304, 316）的高溫強度是其承擔重載的基礎。
* 關鍵抗蠕變能力： 即使在高達1000°C的超高溫工況下長期工作，其蠕變速度仍相對平緩，料盤變形量因此控制于合理范圍內，確保工件的處理位置均勻性。
2. 核心防護：抗氧化與耐腐蝕性能：
* 氧化防護堅固： Cr?O?保護膜可在高溫下長久保持完整，有效降低料盤與吊具的氧化損耗速率，保障結構穩定性與使用壽命。
* 滲碳/鹽浴耐受性： 顯著優于304系列不銹鋼，使其在滲碳爐、鹽浴爐等腐蝕環境更為嚴苛的工況下表現出更長的使用壽命。
3. 熱循環環境的韌性優勢：
* 耐熱沖擊表現良好： 在全溫度范圍內均保持較好的韌性，大幅降低了吊具在急冷操作中發生脆斷的可能性，是安全生產的有力保障。
* 熱疲勞抗力支撐循環能力： 強韌的熱疲勞性能使得工裝組件得以支撐數千次甚至萬次以上的加熱-冷卻循環而不出現結構性裂紋或失效。
4. 結構穩健的關鍵保障：
* 設計強度裕度更高： 相同服役條件下，可使用更薄的截面（優化散熱、節省材料）或支撐更大的載荷。
* 焊接可靠性： 盡管工藝要求更高，但只要嚴格控制工藝（預熱、低熱量輸入、匹配焊材ER310/AWS E310-16、焊后緩冷），焊接接頭依然具備良好力學性能與致密性。
四、 設計、制造與使用關鍵點
1. 結構優化設計：
* 料盤： 加強筋布局至關重要。設計時應充分考慮高溫強度衰減，預留合理的設計裕量。盡量減少焊縫以降低潛在缺陷風險，優先選用整體沖壓或鑄造結構（若經濟可行）。
* 吊具： 應力集中點需特殊強化（如加大圓角、優化結構過渡）并確保所有焊縫位置可靠，焊腳尺寸和熔深應滿足高溫強度需求。
2. 核心制造工藝 - 焊接控制：
* 焊材選擇： 嚴格使用專用焊材（如ER310、AWS E310-16），保障焊接接頭成分性能匹配。推薦氬弧焊（TIG）以減少焊接污染。
* 工藝控制： 預熱（150-300°C），嚴格控制焊接線能量（薄焊道、低電流），優先多層多道焊法以減少熱輸入并強化回火效應。焊后必須緩慢冷卻（覆蓋石棉布等隔熱材料）至室溫，顯著抑制焊接裂紋的產生。
* 質量保證： 關鍵焊接點必須執行嚴格探傷（如著色滲透PT、磁粉MT或射線RT）檢驗，確保焊縫質量。
3. 使用維保要點：
* 均勻裝載： 避免料盤單側局部承受重載造成扭曲變形。
* 平穩操作： 減少吊具在高溫時因異常沖擊帶來的額外應力風險。
* 定期檢查： 關鍵環節：定期檢測關鍵焊接點有無裂紋、支撐結構是否明顯變形（尤其是吊具吊耳等關鍵受力點）。
* 清潔保養： 清除附著鹽渣等腐蝕殘留物，避免腐蝕介質在縫隙處累積加劇破壞。出現小變形時應及時校正修復。
五、 常見失效模式與解決策略
* 失效主因：
* 蠕變變形過量： 持續高溫載重積累導致。
* 熱疲勞裂紋： 長期反復的快速熱冷循環引起裂紋擴展。
* 氧化腐蝕減薄： 高溫氧化與氣氛腐蝕導致壁厚逐漸減少。
* 焊接裂紋： 主要出現在焊接點位置（尤其熱影響區）。
* 對策強化：
* 優化結構設計提升剛性、提高設計安全系數。
* 在可能的前提下適度降低使用溫度或縮短高溫暴露時長。
* 強化焊接工藝管理與焊點定期探傷。
* 及時更換過度變形或存在裂紋的關鍵部件（如吊鉤）。
六、 替代方案與經濟性思考
* 高性能替代材料：
* Cr22Ni37級別合金（如S30815）： 更高稀土含量大幅提升抗氧化能力，但成本顯著提升。
* 鎳基合金（如Inconel 601、625）： 擁有更高的高溫強度極限與耐蝕能力，但材料成本極為昂貴且加工難度較大。
* 鑄造成型耐熱鋼件（如HK40改良型）： 可一次成型復雜料盤（無需焊接），但韌性與高溫塑性低于鍛造件。
* 經濟性平衡：
* G40Cr25Ni20綜合性能與制造成本已達到良好平衡點。對于使用溫度在950-1050°C、載荷高且壽命要求嚴格的料盤與吊具，該材料仍是目前性價比的普遍選擇。溫度較低或工況輕微（如900°C以下輕載）時，可適當考慮304H、309S等級別不銹鋼，以成本優先為主。
結語
G40Cr25Ni20憑借其在高溫強度、抗蠕變性、抗氧化性以及熱疲勞抗力等多方面的優異表現，成為高溫熱處理領域如料盤、吊具等核心工裝的理想主體材料。綜合平衡性能要求、制造工藝與設備投入成本三要素，該鋼種展現出了優異的應用適應性。 深入把握其材料特性，嚴格遵守制造、使用與維護規范（尤其焊接工藝控制），是充分發揮材料潛力、延長工裝使用壽命、確保熱處理高效安全生產的關鍵所在。面對持續的工藝要求提升及更高溫度需求的挑戰，以G40Cr25Ni20為基礎的工裝設計制造技術，仍將是構建熱處理能力的重要基石。
采購中心
化工儀器網
