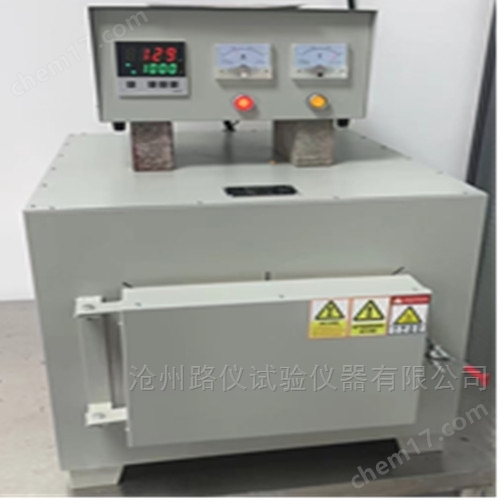

粗集料高溫穩定性試驗爐

一、概述

本公司制造的系列電阻爐是對老產品的改造和升級換代產品配有國內優質廠家生產的新穎自動化儀表系列控溫儀及相應的熱電偶，使電爐的溫度控制精確度更高更自動化。廣泛用于各類實驗室、工礦企業、科研單位作元素分析測定及一般小型件淬火、退火、回火等熱處理作業。符合JTG3424-2024公路工程集料試驗規程中的T0365-2024試驗要求。

二、主要技術指標

1.型號：LGT0365-10

2.電壓：380伏

3.最大功率;10千瓦

4.爐膛尺寸;450/260/160毫米

5.外形尺寸長580，寬580，高550毫米

6.重量160公斤

7.最高溫度:1000度

 配套使用產品：粗集料高溫穩定性試驗裝置

型號:JLWD-3432

產品參數:

1.試樣盤尺寸:(440m±5)mmx(240±5)mmx(12±1)mm耐熱金屬架:用于安放試樣盤

2.耐熱盤:(450+5)mmx(250+5)mm，厚度為10mm ±1mm

3.耐熱金屬網:網孔徑為2mm，長寬為(250±5)mmx(445 ±5)mm

產品簡介：

本裝置用于測定粗集料高溫試驗前后的質量損失或洛杉磯磨耗值變化，以評價在瀝青拌和樓滾筒加熱烘干過程中粗集料抗急劇高溫熱輻射作用的性能。本產品由耐熱金屬制成，高溫下不變形不融化，符合JTG3432-2024公路工程集料試驗規程中的T0365-2024粗集料高溫穩定性試驗的標準要求。

三、結構簡介

本系列電阻爐外型均為長方體，爐殼采用優質冷軋鋼板折邊焊接制成，工作室有優質碳化硅耐火材料制成，爐膛與爐殼之間用優質保溫材料作保溫層。為了減少爐口的熱量散失，提高爐膛內溫度的均勻性，在爐門內側裝有優質耐火材料制成的擋熱板。

爐內溫度的測量，指示和調節自動控制系統由XMT系列溫度控制儀來完成。儀表內設斷偶保護裝置，在加熱過程中當測溫熱電偶斷路時，可自動切斷電源,以保證電爐及被處理工件的安全。

四、安裝與使用

1電爐不需特殊安裝,只需平放在室內地面或臺架上。控制器應放在工作臺上工作臺面的傾斜度不得超過 5 度。控制器離電爐最小距離不得少于 0.5 米，控制器不宜放在電爐上面，以免影響控制器正常工作。

2與控制器及電爐相連的電源線，開關及熔斷器的負載能力應稍大于電爐的額定功率。

3接線時,擰開控制器后面接線柱，上好線鼻即可。輸入應接比電爐稍大些空開，確保安倍數夠用。輸出線接電爐即可，擰緊。熱電偶線一定要接實，紅色為正極，黑色為負極。

4 檢查接線無誤后即可通電，首先合上電源開關，3秒后正常顯示，出廠設定溫度為168度，接通電源后電壓表顯示380伏，說明正在加熱。溫度隨爐內溫度升高而徐徐上升,說明工作正常。

設定鍵（SET）1，溫度設定：按SET鍵，使SV顯示處于閃爍狀態，通過按《鍵找到所需設定溫度的位數，個位，十位，百位。在按加或減鍵，設定到所需溫度值，設定完畢后，再按一次SET鍵，使儀表回到SV\PV正常顯示狀態。當溫度上升至設定的所需要溫度時，紅燈亮，綠燈滅，電爐自動斷電，停止升溫.稍后，當爐內溫度稍微下降，綠燈亮,紅燈滅，電爐又自動通電。周而復始，達到自動控制爐內溫度的目的。

5 為了檢查斷偶保護裝置是否正常工作，其方法是:松開熱電偶一端，此時測溫指示迅速上升到最高點亦自動切斷加熱電源，則斷偶裝置良好，重新接好的熱電偶后，可正常工作。

6烘爐，當電爐第一次使用或長期停用后再次使用時，必須進行烘爐.其過程如下

當室溫升到 200℃   30分鐘(打開爐門讓水蒸氣散發)

當 200℃到 600℃   30分鐘(關閉爐門)

當 600℃到 800℃   30分鐘(關閉爐門)
