產品簡介
電介質充放電測試系統/其他采用特殊高壓開關，通過單刀雙擲控制充電和放電過程，開關可以承受10kV高壓，寄生電容小，動作時間短。
詳細介紹
產品名稱：電介質充放電測試系統
型號：Huace-DCS10KV
儀器簡介：

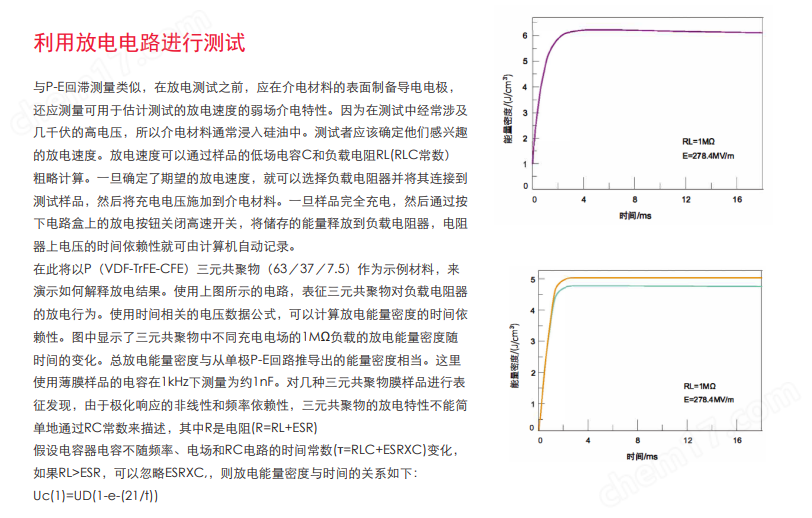

目前常規的方法是通過電滯回線計算高壓下電介質的能量密度，測試時，樣品的電荷是放回到高壓源上，而不是釋放到負載上，通過電滯回線測得的儲能密度一般會大于樣品實際釋放的能量密度，無法正確評估電介質材料的正常放電。電介質充放電測試系統采用特殊高壓開關，通過單刀雙擲控制充電和放電過程，開關可以承受10kV高壓，寄生電容小，動作時間短。可以實現欠阻尼和過阻尼兩種測試模式，欠阻尼測試時，放電回路短路，不使用電阻負載，過阻尼測試時，使用較大的無感電阻作為放電負載。通過示波器采集數據，能直接計算高壓下電介質的能量密度。

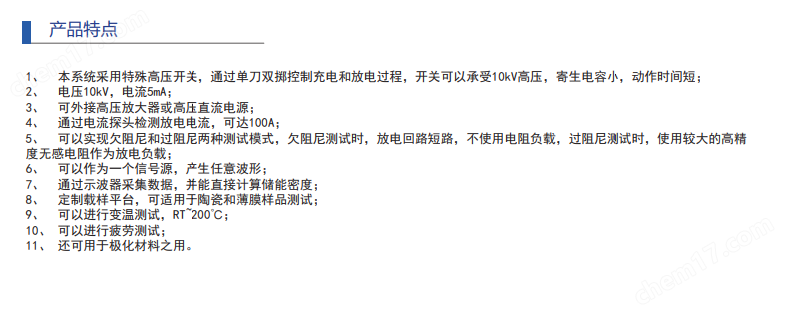

儀器特點：
內置直流高壓模塊，大電壓10kV，電流6mA；
通過電流探頭監測放電電流，可達100A；
定制載樣平臺，適用于陶瓷和薄膜樣品測試；
可以變溫測試，RT-250℃；
可以疲勞測試。
主要參數：
電流探頭帶寬：120MHz
峰值電流：100A
電流采集精度：1mA
高壓源模塊：DC 10kV（6mA）
開關適用：100萬次，耐壓15kV
溫控范圍：RT-250℃
溫度穩定性和精度：0.1℃
測試樣品：薄膜，厚膜，陶瓷，玻璃等
配置：
控制主機（含10kV高壓源模塊） 1臺
電流探頭 1根
示波器（350M 5GSa/s） 1臺 可選配
電腦主機（含數據采集系統） 1臺 可選配
