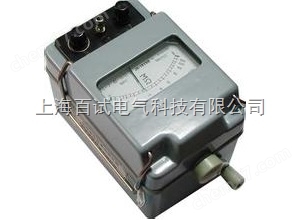

ZC-7手搖式兆歐表介紹：
本產品由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E出經被測試品到達L，從而產生一個從E到L的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
ZC-7手搖式兆歐表參數：
1、使用條件：溫度-25~+40℃，相對濕度不大于80%。
2、搖柄額定轉速：120r/min。
3、刻度弧長：約68mm。
4、外形尺寸：l×b×h mm（171×110×125）。
5、重約2kg。
6、傾斜影響：當儀表自工作位置向任何一方向傾斜5°時，儀表允許該變量為等級指數的50%。
7、外磁場影響：當外界磁場強度為0.4kA/m時，儀表允許改變量為等級指數的*。
8、規格：測量范圍、額定輸出電壓、準確度、絕緣電阻耐壓等見表。
型號 | 規格 | 測量范圍 MΩ | 準確度（級） | 絕緣電阻 | 耐壓 | |
V | MΩ | MΩ | kv | |||
ZC-7 | 100 | 100 | 0~100 | 10 | 30 | 1.5 |
ZC-7 | 100 | 200 | 0~200 | 10 | 30 | 1.5 |
ZC-7 | 250 | 250 | 0~250 | 10 | 30 | 1.5 |
ZC-7 | 250 | 500 | 0~500 | 10 | 30 | 1.5 |
ZC-7 | 500 | 500 | 0~500 | 10 | 30 | 1.5 |
ZC-7 | 500 | 1000 | 0~1000 | 10 | 30 | 1.5 |
ZC-7 | 1000 | 1000 | 0~1000 | 10 | 30 | 2 |
ZC-7 | 1000 | 2000 | 0~2000 | 10 | 30 | 2 |
ZC-7 | 2000 | 2500 | 0~2500 | 20 | 50 | 3.5 |
ZC-7 | 2500 | 5000 | 0~5000 | 20 | 50 | 3.5 |
ZC-7 | 5000 | 5000 | 0~5000 | 20 | 50 | 5.4 |
ZC-7 | 5000 | 10000 | 0~10000 | 20 | 50 | 5.4
|
使用說明：
1、儀表工作環境溫度為-20℃～+40℃，環境濕度為25～95%（+25℃），壓力為（0.8～1.1）×105Pa。
2、當標準環境溫度自23℃變化引起指示值改變，換算成每變化10℃不大于基本誤差。
3、當標準環境濕度自40%～60%變化，由此引起指示值的改變不大于基本誤差。
4、儀表工作位置為水平。
5、儀表自水平工作位置向任一方向傾斜5°，由此引起指示值的改變不大于基本誤差的1/2。
6、儀表在外磁場強度為0.4KA/m的影響下由此引起指示值的改變不大于基準值的1.5%。
7、儀表線路與外殼間的絕緣電阻不低于20MΩ.
8、儀表線路與外殼間的電壓試驗應能耐受50HZ交流電壓500V，歷時1min試驗。
9、輔助探測針的接地電阻不大于200Ω時，指示值應不大于基本誤差。
10儀表發電機手柄額定轉速為120r/min。
