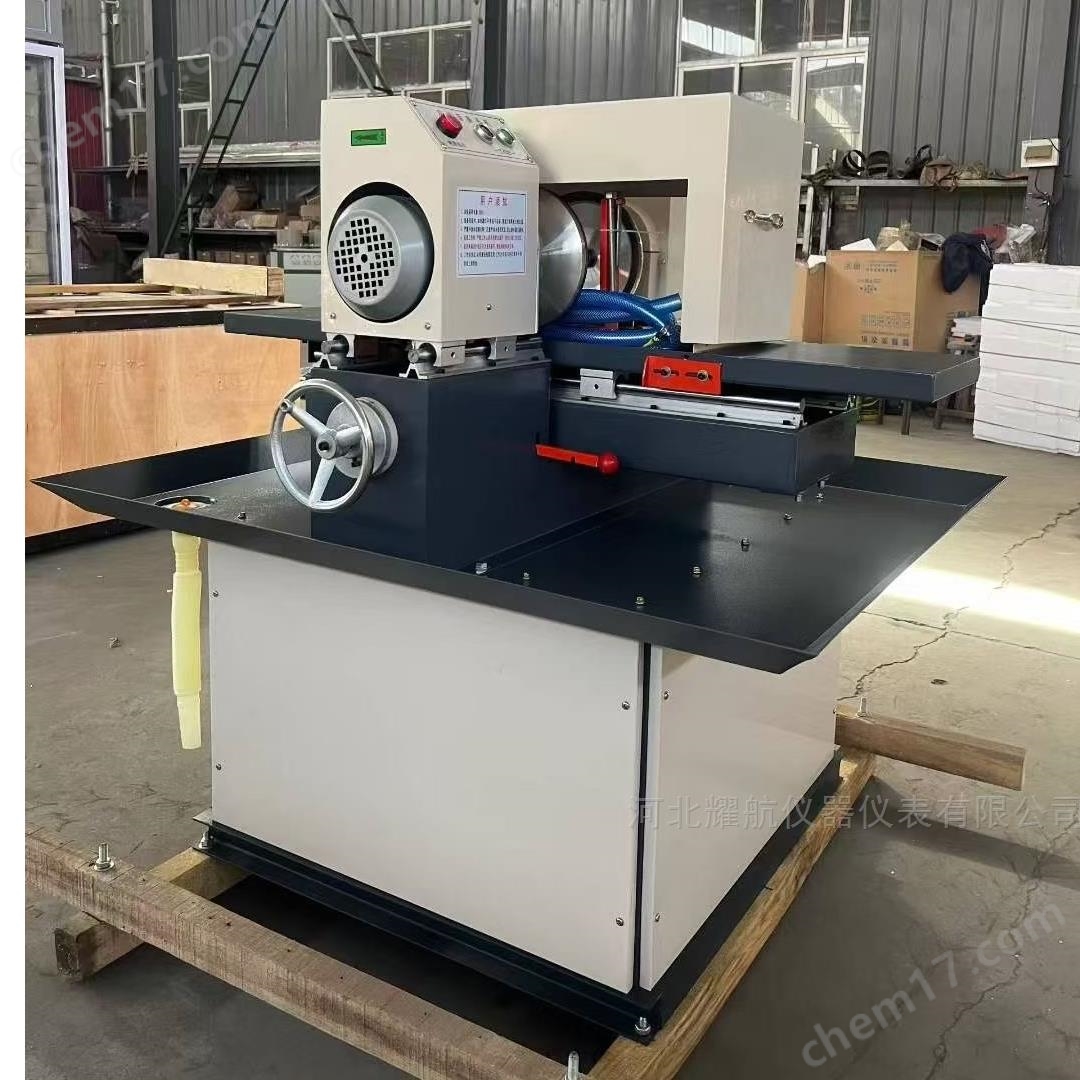

雙端面磨平機

雙端面磨平機的用途與應用領域

•主要用途：是各類巖礦石、混凝土等非金屬固體進行力學測試標準樣本制作的設備，能將相關材料加工成高精度的立方體或圓柱體測試樣本。

•應用領域：廣泛應用于大專院校、水利水電、地質礦產、交通、建筑等部門。

工作原理

•工作臺往復運動：由電機帶動減速箱，進而帶動絲桿轉動，形成工作臺往復運動，工作臺兩端設有限位開關，控制系統檢測到限位后啟動方向運動控制。

•磨頭進給：磨頭通常為專用金剛石磨輪，直接安裝在兩臺專用電機主軸上，分別由兩個橫向工作臺帶動前進或后退，可自動或手動進給。自動時，手柄扳到自動位置，離合器便合起，工作臺前進時撞擊棘爪，推動棘輪做間歇運動，棘輪通過離合器帶動絲杠旋轉，使磨頭前進；手動時，扳至手動位置，絲杠每轉一格為0.025mm，每一轉為3mm。

結構組成

•機座與工作臺：機座起支撐作用，工作臺用于放置待加工工件，通過往復運動實現工件在磨頭下的進給。

•磨削動力頭：安裝有專用金剛石磨輪等磨具，提供磨削動力，對工件兩端面進行磨削加工。

•變速傳動系統：可調整磨頭的進給速度和工作臺的往復速度，以適應不同材料和加工要求。

•電控裝置：實現對設備的自動化控制，包括啟動、停止、速度調節、進給控制等功能，有的還具備手動和自動切換功能。

設備特點

•操作簡便：整體操作方便，自動進給性能穩定，降低了操作人員的勞動強度和技能要求。

•加工精度高：能加工出高精度的立方體或圓柱體測試樣本，確保工件的平面度、平行度和表面光潔度符合力學測試標準。

•效率較高：可同時對工件的兩個端面進行磨削加工，相比單端面加工設備，大大提高了加工效率。

技術參數

•磨輪直徑：常見的有200mm等，也有一些設備可適配50-150mm的磨輪。

•電機功率：工作臺電機功率一般在0.55-0.75kW左右，磨削動力頭功率通常為1.1kW×2臺左右。

•磨削進給量：自動磨削進給量一般在0.08-0.4mm或0.15-0.58mm可調。
