DJ系列非接觸式激振器    100g-50Kg非接觸式激振器供應

JZF-1、DJ系列非接觸激振器，主要用于機床旋轉式機械結構的動態特性試驗，分析振型，剛度， 阻尼及固有頻率。與DJ型測力表配套，可直接測出動態激振力的大小。

技術參數

1. 激振力：100g--50Kg（100Hz）

2. 工作頻率范圍：5—1000Hz

3. 激振力示值誤差：小于±5%（100Hz）

結構特點及工作原理

結構特點：

1. 激振器是研究材料結構動態性能特性的測試（頻率、諧振頻率、振幅的測試）的重要儀器之一。本廠生產的DJ型系列電磁激振器與電動式激振器、電液式激振器比較，在結構性能方面有以下幾個特點：

2. 與被激物體間為非接觸式，可用于研究旋轉或平面運動的結構動態特性。

3. 單位力體積比電動式小，激振力比電動式大，沒有附加質量的影響。

4. 頻率范圍比電液式激振器寬，工作頻率為5-1000Hz。

1. DJ型系列電磁激器結構，主要有以下四個部分組成：

5. （1）、激磁線圈：包括直流偏磁繞組二部分，其中Ia為直流偏磁繞組，它使激振器產生一個預置偏磁力，決定激振器的直流工作點，并直接影響激振器的激力的幅值；Id為交流激磁繞組，它使激振器產生一個正弦的交變激振力。調節激振器交流繞組激勵輸入。即可改變激振力的大小。

   （2）鐵芯：根據電磁學基本公式：F=Bm2S/2µ。指出：激振線圈通過鐵芯建立磁場，并對被激工件產生吸力，吸力大小在間隙一定時與參數Bm、S、µ。有關。

   其中：Bm：平均磁感應強度；

        S： 鐵芯每極截面積；

        µ。：真空中的導磁系數。

6. 為防止交流線圈對直流線圈的互感作用，必須在直流回路中串入一扼流線圈。當改變功放的輸出電流時，可以從DJ型測力表上讀得相應激振力的大小。被激構件的相對位移振動量可通過振動測量?jī)x上讀出，或送記錄儀中與信號發生器聯動作出頻響特性曲線的記錄。另外，激振器通過以交、直流電流，當直流電流達額定工作電流時，并用電容測微儀調整激振器與被激物間隙達規定值時，激振器就開始對試件進行激振。

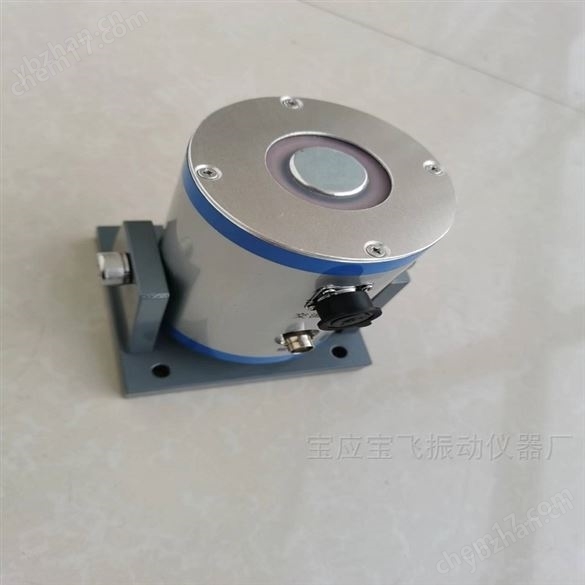

     非接觸式激振器
