SIMATIC S7-300通信處理器
SIMATIC S7-300，CP 340 通信處理器 帶有 RS232C 接口（V.24 接口標準） 包括項目組態包 在 CD 上
產品分類品牌分類
-
西門子 DP接線端子 伺服24V直流電源 西門子高頻整流電抗器 西門子驅動電源模塊 西門子再生反饋模塊 西門子功率內冷模塊 伺服控制模塊 西門子810D數控伺服操作面板 西門子840C/CE數控驅動模塊 西門子數控伺服主機 西門子NCU數控伺服主板 810DE數控伺服系統 西門子840D數控伺服驅動模塊 西門子 CF卡 西門子數控系統802D bl 西門子數控系統 840Di 西門子 數控系統828D 數控系統SINUMERIK802Dslv 西門子 808D 數控系統 西門子機床控制面板 西門子電機 西門子數控系統SINUMERIK 802D 西門子數控系統SINUMERIK 802S base line 西門子數控系統SINUMERIK 828D 西門子數控系統/840D伺服代理商 西門子數控系統/840D伺服系統 西門子數控系統SINUMERIK840D sl 西門子伺服數控
產品簡介
詳細介紹
SIMATIC S7-300通信處理器
SIMATIC S7-300，CP 340 通信處理器 帶有 RS232C 接口（V.24 接口標準） 包括項目組態包 在 CD 上
【 ：余鑫（工程師）】
【：】
: ：
SIMATIC S7-300通信處理器
西門子S7-300安裝注意事項一) 輔助電源功率較小，只能帶動小功率的設備(光電傳感器等);
西門子S7-300安裝注意事項二) 一般PLC均有一定數量的占有點數(即空地址接線端子)，不要將線接上;
西門子S7-300安裝注意事項三) PLC存在I/O響應延遲問題，尤其在快速響應設備中應加以注意。
西門子S7-300安裝注意事項四) 輸出有繼電器型，晶體管型(高速輸出時宜選用)，輸出可直接帶輕負載(LED指示燈等);
西門子S7-300安裝注意事項五) 輸入/斷開的時間要大于PLC掃描時間;
西門子S7-300安裝注意事項六) PLC輸出電路中沒有保護，因此應在外部電路中串聯使用熔斷器等保護裝置，防止負載短路造成損壞PLC;
西門子S7-300安裝注意事項七) 不要將交流電源線接到輸入端子上，以免燒壞PLC;
西門子S7-300安裝注意事項八) 接地端子應獨立接地，不與其它設備接地端串聯，接地線裁面不小于2mm2;
西門子S7-300安裝注意事項九) 輸入、輸出信號線盡量分開走線，不要與動力線在同一管路內或捆扎在一起，以免出現干擾信號，產生誤動作;信號傳輸線
采用屏蔽線，并且將屏蔽線接地;為保證 信號可靠，輸入、輸出線一般控制在20米以內;擴展電纜易受噪聲電干擾，應遠離動力線、高壓設備等。
S7-300硬件結構
S7-300或者S7-400的PLC是模塊式的PLC，各種模塊式相互獨立的，分別安裝在機架上。硬件結構如圖：
DI：數字量輸入模塊，DO：數字量輸出模塊，AI：模擬量輸入模塊，AO：模擬量輸出模塊
7-CPU模塊
S7-CPU模塊可分為緊湊型、標準型、革新型、戶外型、故障安全型、特種型CPU。
CPU312C表示是緊湊型CPU；
CPU313C-2DP表示集成了PROFIBUS-DP協議的緊湊型CPU；
CPU314-2PtP表示集成了點到點協議的緊湊型CPU；
CPU313表示標準型CPU；
CPU312IFM表示戶外型CPU；
CPU317-2DP表示集成了PROFIBUS-DP協議的特種型CPU；
的運行模式 西門子CPU315-2PN/DP報價銷售
1）RUN-P：可編程運行模塊，在此模式下，可以讓用戶調試運行程序。
2）RUN：運行模式，在此模式下，僅能運行程序，不能修改程序。
3）STOP：停機模式，在此模式下，CPU不執行用戶程序，但是裝有STEP7的計算機可以讀出或者修改用戶程序。
4）MRES：存儲器復位模式。當開關在此位置釋放時會自動返回到STOP位置，該位置不可保存。
7-300PLC功能
1）高速的指令處理。
2）人機界面（HMI）。
3）診斷功能。
4）口令保護。
7-300模塊（多機架圖）
~~~
MPI是多點接口(Multi Point Interface)的簡稱，是西門子公司開發的用于PLC之間通訊的保密的協議。MPI通訊是當通信速率要求不高、通信數據
量不大時，可以采用的一種簡單經濟的通訊方式。MPI通信可使用PLC S7-200/300/400、操作面板TP/OP及上位機MPI/PROFIBUS通信卡，如
CP5512/CP5611/CP5613等進行數據交換。MPI網絡的通信速率為19.2Kbps~12Mbps，zui多可以連接32個節點，zui大通訊距離為50m，但是
可以通過中繼器來擴展長度。
《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至全國各地含稅（17%）含運費！
《產品質量》：原裝*，*！
SIMATIC S7-300通信處理器

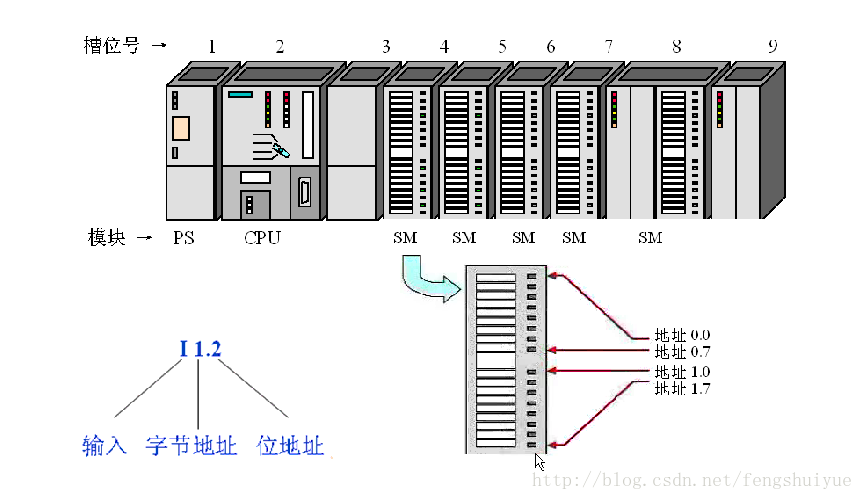

數字I/O模塊每個槽占4B（等于32個I/O點），如槽1的地址為0.0~3.7；數字量模塊中的輸入點和輸出點的地址由字節部分和位部分組成，如I0.0，可以參考下圖理解：
2）模擬I/O模塊每個槽占16B（等于8個模擬量通道），每個模擬量輸入通道、輸出通道的地址總是一個字地址，如槽1-模擬量1的地址為00~01，槽1-模擬量2的地址為：02~03，槽1-模擬量8的地址為：14~15。
