一、簡介：

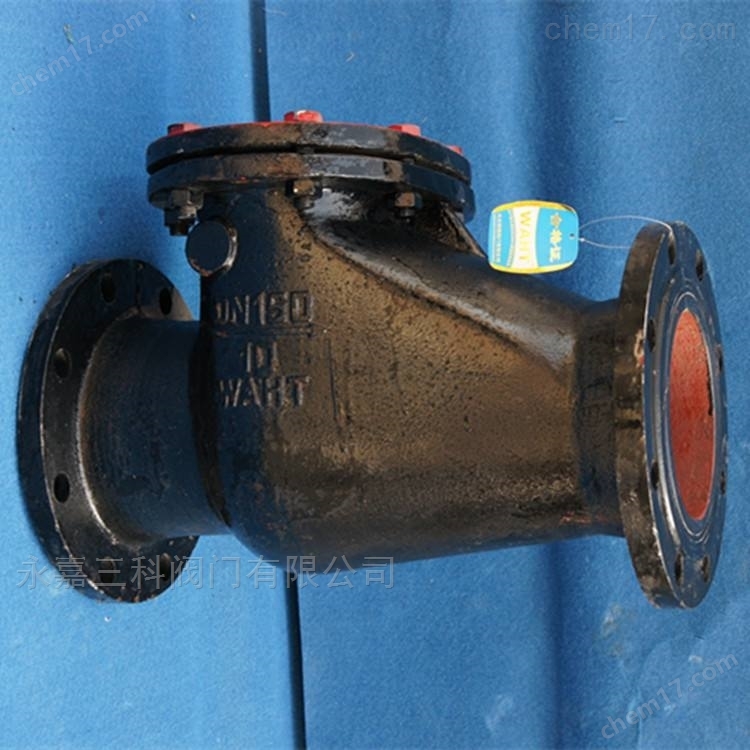

旋啟止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
二、結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
三、維護與保養：
1、該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。
2 、存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
a 、閥瓣應固定于開啟位置
b 、通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；
c 、汽缸部位進行適當的包裝防護、防震和防碰；
d 、閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3、 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
四、標準與規范：
1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、 API605、ASMEB16.47
五、連接尺寸：
| 型號 | 公稱通徑(mm) | 尺寸(mm) | ||||||
| L | D | D1 | D2 | b-f | z-Фd | H | ||
| H44T-10 H44W-10 H44X-10 H44F-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Ф18 | 110 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Ф18 | 122 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Ф18 | 136 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 4-Ф18 | 155 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Ф18 | 160 | |
| 125 | 400 | 145 | 210 | 185 | 26-3 | 8-Ф18 | 188 | |
| 150 | 480 | 280 | 240 | 210 | 26-3 | 8-Ф23 | 224 | |
| 200 | 495 | 335 | 295 | 265 | 26-3 | 8-Ф23 | 252 | |
| 250 | 622 | 390 | 350 | 320 | 28-3 | 12-Ф23 | 285 | |
| 300 | 698 | 440 | 400 | 368 | 28-3 | 12-Ф23 | 351 | |
| 350 | 787 | 500 | 460 | 428 | 30-3 | 16-Ф23 | 405 | |
| 400 | 914 | 565 | 515 | 482 | 32-4 | 16-Ф25 | 460 | |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用H44T-10鑄鐵旋啟式止回閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44T-10鑄鐵旋啟式止回閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關。
