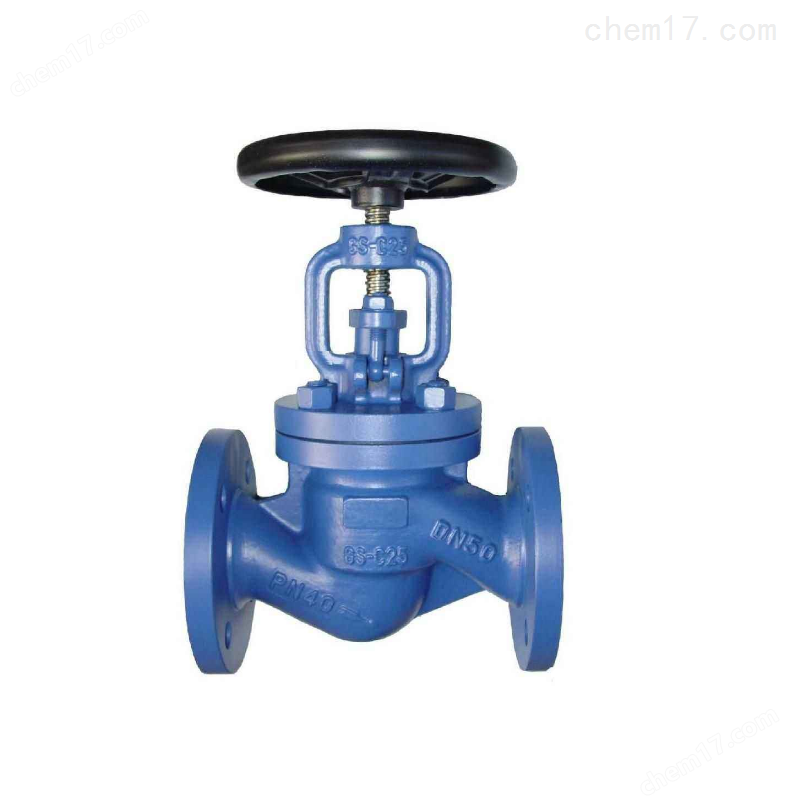

WJ41H德標波紋管截止閥
WJ41H德標波紋管密封截止閥采用雙重組合密封，以雙層不銹鋼波紋管作為閥桿密封元件，同時以石墨填料作為二次輔助密封，真正杜絕泄漏。閥瓣與閥座之間平面密封形式，進一步確保了閥桿處動態和靜態密封性能的高度可靠，使其在各種方位下都能表現出的密封性能。上海佳工國標波紋管密封截止閥可廣泛應用于石油化工、電力、冶金、電子、真空、儀表、紡織等行業的水、蒸汽、油品等非腐蝕性流體系統管路中。
產品概述：
波紋管密封截止閥是永嘉大象公司引進**，采用*的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，*消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
WJ41H德標波紋管截止閥產品特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氧化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封、性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料根據實際工況或用戶要求合理選配，滿足各種工程需要。
規格及性能參數：
產品名稱 | 型號 | 口徑（mm） | 壓力MPa | 溫度℃ | 連接方式 | 材質 | 介質 |
波紋管截止閥 | WJ41H | DN15-350 | 1.6~4.0MPa | 350℃ | 法蘭連接 | WCB | 水、蒸汽、油品 |
直角式波紋管截止閥 | WJ44H | DN15-350 | 1.6~4.0MPa | 350℃ | 法蘭連接 | WCB | 水、蒸汽、油品 |
直流式波紋管截止閥 | WJ45H | DN15-350 | 1.6~4.0MPa | 350℃ | 法蘭連接 | WCB | 水、蒸汽、油品 |
連接尺寸：
壓力等級 | PN16 | |||||||||||||
口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
壓力等級 | PN25 | |||||||||||||
口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5.5 | 7.5 | 10 | 12.5 | 19 | 24 | 43 | 57 | 79 | 135 | 285 | 415 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
壓力等級 | PN40 | |||||||||||||
口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 6 | 8 | 11.5 | 13.5 | 20 | 25 | 45 | 60 | 83 | 158 | 305 | 440 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
