一、手持式繼電保護測試儀產品簡介

MES-402+ 手持式繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的 技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。

MES-402+ 手持式繼電保護測試儀采用平板式的操作方式，基于穩定可靠的低功耗工業平臺搭載電泓操作系統，具有功能強大、精度高、體積小、重量輕的特點，可實現對繼電保護裝置、測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

二、 產品技術特點

1)  智能測試模塊

支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提 高后期定檢、消缺階段的測試效率。

2)  數字量輸出

可對數字化變電站的保護、測控裝置、智能終端進行測試；

3)  模擬量測量

配置高精度電流鉗，可同時支持 3 路模擬量電流和 3 路模擬量電壓測量；

4)  多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞 變、滑差、綜合的方式進行自動變化試驗；

5)  虛端子圖形化顯示

支持虛端子圖形化顯示功能，數據流向清晰明了；

6)  SCD 文件圖展示

具備 SCD 文件比對及 SCD 文件圖形化展示功能；

7)  報文同時收發

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與 IEC61850-9-2 共一個光以太網接口收發；

8)  FT3

支持 FT3 及DL/T 282 報文輸出，并且支持 2M/4M/6M/8M/10M 波特率 UART 編碼及 5M/10M 曼切斯特編 碼；

9)  異常測試

具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修 模式、狀態虛變等測試；

10) 故障回放

支持故障仿真和 COMTRADE 格式數據的故障波形文件回放功能，可批量回放，文件夾回放，前拓展波 形回放，連續回放等；

11) MMS 服務

通過網口具備對保護裝置的 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；

12) 虛回路及壓板可視化

可以實時查看保護裝置中軟件版本、軟壓板狀態、GOOSE 報文、SCD 中 CRC 和虛端子 CRC，智能 終端中軟件版本、GOOSE 報文和虛端子 CRC，交換機軟件版本；

13) 對時與授時

具備同步觸發功能，支持光電 IRIG-B、PPS 信號及 PTP 1588 對時方式并可支持對外輸出光 IRIG-B、 PPS 及 PTP 1588 授時信號；

14) 硬接點開入及開出

開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離；開出為 2 對快速 開出開出反應時間小于 0.1ms

15) 報文接收及分析

具備報文接收存儲及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或導出，還支持 pcap 報文 回放

16) HDMI 接口

可連接外部顯示屏，支持高分辨率視頻傳輸，方便演示；

17) 觸摸操作

配備 8 寸高清電容觸摸屏，支持觸摸操作；

18) 自帶鋰電池供電

自帶鋰電池，待機時長長達 8 小時，同時支持多塊電池快速進行更換，實現無限續航；

19) 裝置重量

手持式設計，1.4Kg 方便攜帶；

20) 操作系統

采用電泓操作系統，運行穩定；

21) 選配功能

具備智能語音識別功能，簡單、快捷、高效（選配）； 具備對講機功能（選配）

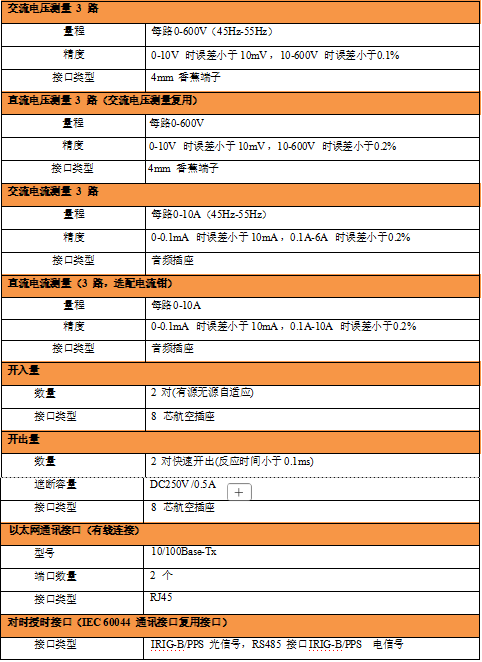

三、技術參數
