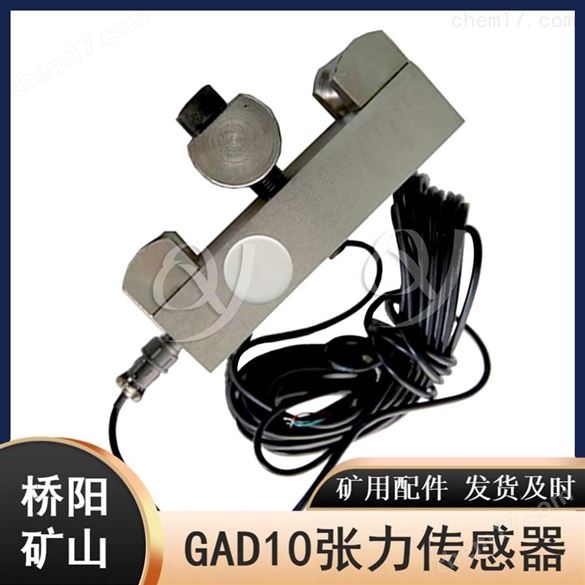

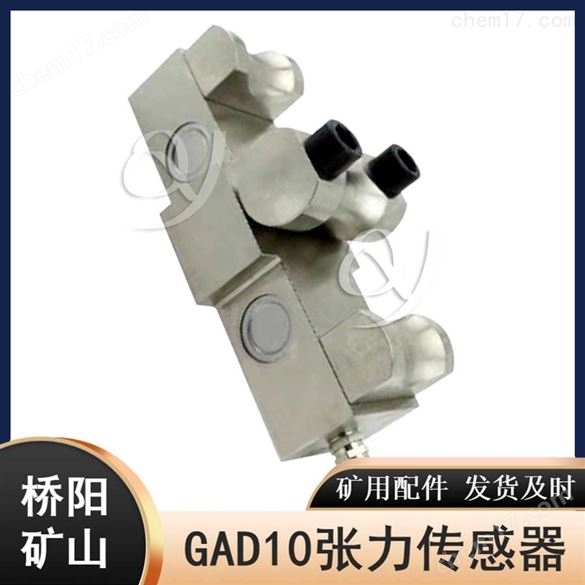

煤礦井下GAD10礦用本安型張力傳感器

尤尼科GAD10張力傳感器礦用本安型張力傳感器

GAD10張力傳感器，礦用本安型張力傳感器，張力傳感器，GAD10礦用本安型張力傳感器，張力傳感器生產

一、GAD10張力傳感器型號表示：

GAD10礦用張力傳感器

G----傳感器

A----檢測對象:張力

D----工作原理:電子式

10---量程范圍(KN)

防爆型式:礦用本質安全型

防爆標志: Exib I

二、GAD10張力傳感器特點：

1.本電路選用32位帶有CAN總線的ARM-7內核CPU進行數據處理與控制，大大提高了產品的性能與可靠性；

2.顯示采用128*64藍色漢字點陣顯示屏，具有良好的人機界面；

3.所有功能設定（如參數設定、現場標定）及數據據信息采用漢字及圖形界面完成；

4.開放式CAN總線可實現數據與其它設備數據共享，如與上位計算機或帶有CAN皮帶機綜合保護裝置總線進行數據交換。

5.CAN總線在5000波特率下傳輸距離10km；

6.控制板采用開關電源具有功耗小，范圍寬等特點，電源范圍可達12～30V。

三、GAD10張力傳感器主要技術參數：

外殼防護等級：IP54。

工作電壓：Ui：DC12V（煤礦井下使用時，需由本安電源供電！）。

工作電流：Ii≤50mA。

輸出信號方式：200～1000Hz頻率信號。

量程：0～10T。

精度：±3%。

重量：≤3kg。

外形尺寸：178×96×42mm。

四、GAD10張力傳感器功能及保護特性：

1.張力正常數值檢測，數據標定及參數設定 張力值可選Kg、Tn、%進行標定。

2.張力值小于設定值時，裝置將控制電機正轉增加張力值，反之減少?gòu)埩χ担瑥亩_(dá)到張力保護作用。

3.GAD10張力傳感器數據輸出功能分兩種一種200～1000Hz，對應張力0～100kN(設定單位),另一種采用現場總線輸出(CAN總線),頻率輸出信號可接入分站或其它采集頻率信號的裝置,現場總線輸出可接入其它智能型并帶有CAN總線的裝置,以完成數據共享。

GAD10張力傳感器配接KHP159-Z（A）帶式運輸綜合保護裝置主機組成。GAD10張力傳感器根據張力大小，輸出0-20mV信號，經CPU編程處理，使皮帶張緊力自動跟蹤調整，始終在設定范圍內工作。GAD10張力傳感器設計采用了單片機處理，從而使本裝置的性、可靠性、操作方便性、節能等與同類產品相比較都有了較大程度的提高。
