YXC系列磁助電接點壓力表上海自動化儀表四廠介紹

YXC系列磁助電接點壓力表

品牌：   上海自動化儀表四廠型號：

 YXC系列產品介紹產品名稱：磁助電接點壓力表產品型號：

YXC系列生產廠商：上海自動化儀表四廠

銷售單位：上海自動化儀表銷售部

 所屬類別：壓力儀表 >  電接點壓力表 > 規格參數 ·標度范圍、精確度等級及接頭螺紋尺寸類型型號名稱標度范圍MPa精確度等級接頭螺紋尺寸指示設定值接通斷開

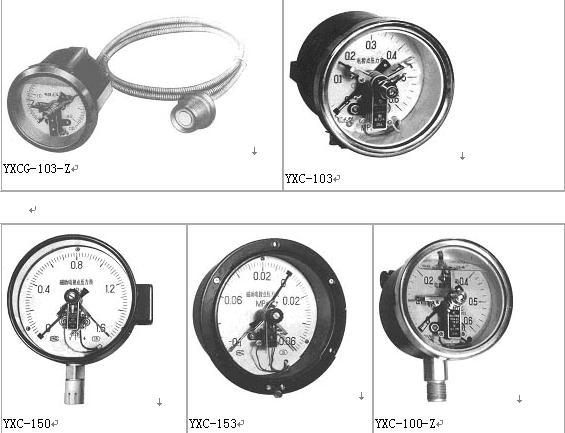

 普通型YXC-100*YXC-102YXC-103磁助電接點壓力表0~0.6至60及-0.1~0.06至2.4系列1.51.54M20×1.5(*G3/8″)(*G1/2″)YXC-150*YXC-1530~0.1至60及-0.1~0至2.4系列

 專用型YXCA-150磁助電接點 氨壓力表0~0.16至60及-0.1~0.06至2.4系列2.52.54

 抗振型YXC-100-Z *YXC-102-Z YXC-103-Z磁助電接點 壓力表0~0.6至60及-0.1~0.5至2.4系列1.51.55耐蝕型*YXC-100B-F *YXC-102B-F *YXC-103B-F *YXC-150B-F *YXC-152B-F0~0. 6至60及-0.1~0.06至2.4系列1.51.54

 耐蝕抗振型*YXC-100B-FZ *YXC-102B-FZ*YXC-152B-FZ*YXC-153B-FZ0~0. 6至60及-0.1~0.5至2.4系列1.51.55

 隔離式普通型隔離式耐蝕型YXCG-103 *YXCG-103-F

 隔離式磁助電接點 壓力表0~0. 16至60及-0.1~0.06至2.4系列1.51.54M42×2(*G1 1/4″)隔離式抗振型YXCG-103-Z0~0. 6至60及-0.1~0.5至2.4系列1.51.55

 隔離式耐蝕抗振型*YXCG-103-FZ注：1)標有“*”的型號暫限于特殊訂貨    2)隔離式的軟尾長度為1、2、3、4m(其中2m為優選長度) ·接點裝置電氣參數及控制形式觸頭功率最高工作電壓最大工作電流控制形式30VA(阻性負載)220V D.C或380V A.C1A上下限、雙上限、雙下限注：當電流為1A時，工作電壓應低于40V。

 ·使用環境條件類    型工作溫度范圍相對濕度抗工作振動性能介 質周圍環境普通型、專用型-40~70℃不大于85%V.H.3級耐蝕型-25~55℃不大于90%V.H.3級抗振型、耐蝕抗振型V.H.4級隔離式普通型150℃以下-40~70℃V.H.3級隔離式耐蝕型-40~70℃隔離式其它型150℃以下-25~55℃V.H.4級

 溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃(使用溫度偏離20±5℃)性能與特點 儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調整裝置和接線盒(插頭座)等組成。

  工作原理 基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指示指針(連同觸頭)逐將被測值在度盤上指示出來。

與此同時，當其與設定指針上的觸頭(上限或下限)相接觸(動斷或動合)的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
