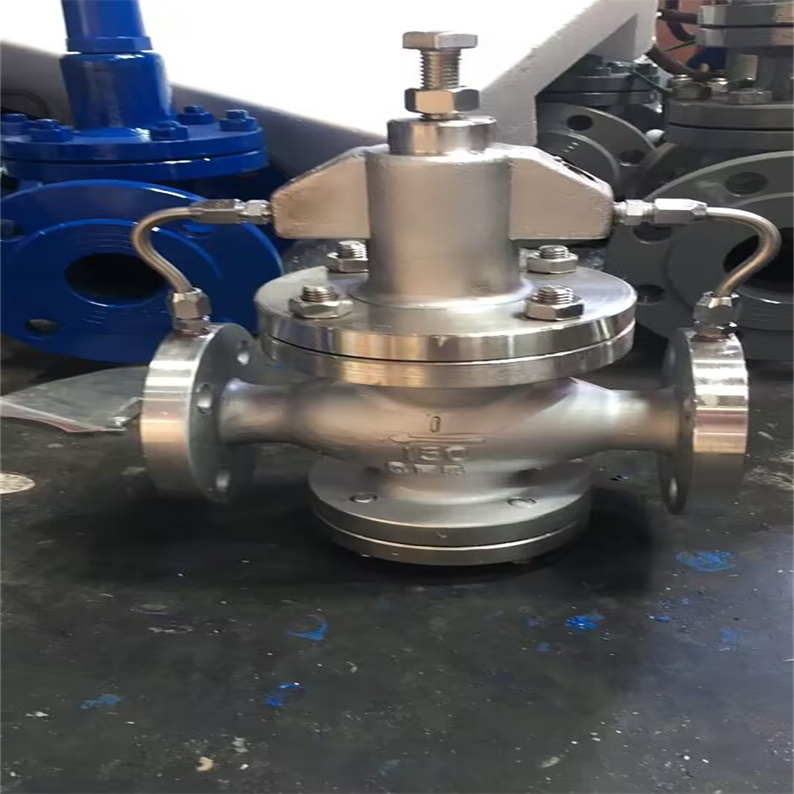

YK43X化工壓縮空氣減壓閥操作應用案例

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YK43X化工壓縮空氣減壓閥操作應用案例產品作用

本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。空氣具有可壓縮性，經空氣壓縮機做機械功使本身體積縮小、壓力提高后的空氣叫壓縮空氣。壓縮空氣是一種重要的動力源，與其他能源比，它具有下列明顯的特點：清晰透明，溫度不高，沒有起火危險，不怕超負荷，能在許多不利環境下工作，獲取方便，取之不盡。

YK43X化工壓縮空氣減壓閥操作應用案例壓縮空氣里含有哪些雜質？

空壓機排出的壓縮空氣里含有很多雜質：①水，包括水霧、水蒸氣、凝結水；②油，包括油污、油蒸汽；③各種固態物質，如銹泥、金屬粉末、橡膠細末、焦油粒及濾材、密封材料的細末等，此外還有多種有害的化學異味物質等。

YK43X化工壓縮空氣減壓閥操作應用案例什么是氣源系統？由哪些部分組成？

由產生、處理和儲存壓縮空氣的設備所組成的系統稱為氣源系統。典型的氣源系統通常由下列部分組成：空氣壓縮機、后部冷卻器、過濾器（包括前置過濾器、油水分離器，管道過濾器、除油過濾器、除臭過濾器、滅菌過濾器等等）、穩壓儲氣罐、干燥機（冷凍式或吸附式）、自動排水排污器、輸氣管道、管路閥件、儀表等。上述設備根據工藝流程的不同需要，組合成完成的氣源系統。

YK43X化工壓縮空氣減壓閥操作應用案例壓縮空氣中的雜質有哪些危害？

從空壓機輸出的壓縮空氣中含有大量有害雜質，主要雜質是空氣中固體粒子、水分及含油。汽化后的潤滑油會形成一種有機酸腐蝕設備，使橡膠、塑料、密封材料變質，堵塞小孔，造成閥類動作失靈，污染產品。壓縮空氣中的飽和水分會在一定條件下凝結成水，并聚集在系統中一些部位。這些水分對原件和管道有腐蝕作用，造成運動部件卡死或磨損，使氣動元件動作失靈和漏氣；在寒冷地區，水分結冰會造成管道凍結或凍裂。壓縮空氣中的灰塵等雜質會磨損氣缸、氣動電動機和氣動換向閥中的相對運行表面，降低系統的使用壽命。

YK43X化工壓縮空氣減壓閥操作應用案例壓縮空氣干燥方法有哪幾種？

壓縮空氣可以通過加壓、降溫、吸附等方法來除去其中的水蒸氣，并通過加熱、過濾、機械分離等方法除去液態水分。冷凍式干燥機就是對壓縮空氣進行降溫來排除其中所含水蒸氣，獲得相對干燥壓縮空氣的一種設備。空壓機的后部冷卻器也是利用降溫來排除其中所含水蒸氣。吸附式干燥機是利用吸附原理來排除壓縮空氣所含水蒸氣。

YK43X化工壓縮空氣減壓閥操作應用案例

YK43X化工壓縮空氣減壓閥操作應用案例性能范圍

減壓閥流量系數(Cv)

主要零件材料

YK43X化工壓縮空氣減壓閥操作應用案例外形結構圖

YK43X化工壓縮空氣減壓閥操作應用案例外形尺寸(PN1.6-4.0)單位：mm

外形尺寸(PN6.4-16.0) 單位：mm

YK43X化工壓縮空氣減壓閥操作應用案例安裝說明

①為了操作和維護方便，該氣體減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氣體減壓閥休上所示箭頭的方向一致。
③為了防止氣體減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

YK43X化工壓縮空氣減壓閥操作應用案例安裝減壓閥的步驟如下：

一、確定安裝位置：

首先確定減壓閥的最佳安裝位置，通常在靠近水源的地方，如主管道上。

二、準備工具和材料：

準備好需要的工具和材料，如扳手、管夾等。

三、清理管道：

將管道用清水沖洗干凈，確保沒有殘留物。

四、安裝減壓閥：

將減壓閥的進口端與管道連接，使用扳手將其緊固。

五、連接出水管道：

將減壓閥的出口端與所需的出水管道連接，也要使用扳手進行緊固。

六、管道固定：

使用管夾將管道固定好，確保不會松動或搖晃。

七、測試和調節：

打開水源，觀察減壓閥是否正常工作。可以通過調節減壓閥上的調節鈕來調整壓力。

八、檢查漏水：

仔細檢查安裝點周圍是否有漏水現象，如果有，需要重新檢查緊固和連接的部分。

YK43X化工壓縮空氣減壓閥操作應用案例

完成以上步驟后，減壓閥就安裝好了。在安裝減壓閥之前，德特森建議先仔細閱讀減壓閥的使用說明書，確保了解其正確的安裝和使用方法。

為什么要對壓縮空氣進行凈化處理？

與液壓系統對液壓油的潔凈程度有較高要求一樣，氣動系統對壓縮空氣也有較高的質量要求。由空氣壓縮機排出的空氣不能直接被氣動裝置使用。空氣壓縮機從空氣中吸入含有水分和灰塵的空氣，經壓縮后空氣的溫度提高到100°C以上，此時空氣壓縮機里的潤滑油也部分變成氣態。這樣，空氣壓縮機排出的壓縮空氣就是含有油分、水分及灰塵的高溫氣體。如果將這種壓縮空氣直接送給氣動系統，由于空氣質量不良，使氣動系統的可靠性和使用壽命大大降低，由此造成的損失往往大大超過氣源處理裝置的成本和維修費用，故正確選用氣源處理系統是絕對必要的。

壓縮空氣在工業被廣泛應用的原因是什么？

（1）貯存，按需要容易貯存大容量的壓縮空氣。

（2）設計和控制簡單。作用氣動元件屬于簡單設計，因而適合較簡單控制的自動系統。

（3）運動的選擇。氣動元件易于實現無級調速的直線和回轉運動。

（4）壓縮空氣產生系統，由于氣動元件價格合適，整套裝置費用較低，而且氣動元件壽命長，所以維護費用較低。

（5）可靠性。氣動元件有很長的工作壽命，所以系統有很高的可靠性。

（6）惡劣環境適應性。壓縮空氣很大程度上不受高溫、灰塵、腐蝕的影響，這一點是別的系統所不能及的。

（7）環境干凈。氣動元件是清潔的，以及有特殊的排出空氣處理方法，對環境污染少。

（8）安全性。在危險地方不會引起火災，若系統過載執行元件只會停車或打滑。

空氣減壓閥在安裝和使用時需要注意以下幾個方面：

YK43X化工壓縮空氣減壓閥操作應用案例安裝方面：

安裝位置應便于操作和維護，盡量避免受到振動、沖擊或高溫環境的影響。一般應安裝在靠近用氣設備的地方，以減少壓力損失。

安裝前應檢查減壓閥的型號、規格是否與使用要求相符，檢查外觀是否有損壞、銹蝕等情況。

安裝時應注意進出口方向，不可接反。通常進口壓力較高，出口壓力較低，按照規定的方向安裝才能保證減壓閥的正常工作。

為了防止雜質進入減壓閥，應在減壓閥前安裝過濾器，過濾器的精度應根據實際使用情況選擇。

安裝減壓閥的管道應具有足夠的強度和穩定性，以承受減壓閥工作時產生的壓力和力。管道與減壓閥之間應采用合適的連接方式，如螺紋連接、法蘭連接等，并確保連接牢固可靠。

YK43X化工壓縮空氣減壓閥操作應用案例使用方面：

啟動前應先將減壓閥的出口壓力調節至所需壓力值，然后緩慢打開進口閥門，讓氣體進入減壓閥。在調節壓力時，應逐漸進行，避免壓力突然變化對設備和管道造成損壞。

正常使用過程中，應定期檢查減壓閥的工作狀態，觀察出口壓力是否穩定，是否有泄漏現象。如發現異常應及時停止使用，進行檢查和維修。

不得在減壓閥處于工作狀態時拆卸或調整減壓閥的內部零件，以免影響其性能和安全。如有需要，應先關閉進口閥門，釋放壓力后再進行操作。

當減壓閥出現故障或需要維修時，應請專業人員進行處理，不得自行拆卸或修理。

在冬季氣溫較低時，應采取防凍措施，防止減壓閥凍結損壞。可以在減壓閥周圍設置保溫設施或使用防凍液等。

總之，正確安裝和使用空氣減壓閥對于保證系統的安全穩定運行至關重要。只有嚴格按照相關要求進行操作，才能充分發揮減壓閥的作用，延長其使用壽命。
