隨著柔性材料科學(xué)的快速發(fā)展，水凝膠作為一種具有三維高分子網(wǎng)絡(luò)結(jié)構(gòu)的高含水材料，因其du特的生物相容性、可調(diào)控力學(xué)性能和環(huán)境響應(yīng)性，在多個(gè)領(lǐng)域展現(xiàn)出廣闊的應(yīng)用前景。

從傳統(tǒng)的傷口敷料、藥物遞送系統(tǒng)到新興的柔性電子器件和工程防護(hù)領(lǐng)域，水凝膠材料正經(jīng)歷著從實(shí)驗(yàn)室研究向?qū)嶋H應(yīng)用的關(guān)鍵轉(zhuǎn)變。特別是在人體可穿戴應(yīng)用中，水凝膠貼片需要具備與人體表皮相匹配的力學(xué)性能，以實(shí)現(xiàn)在動(dòng)態(tài)使用條件下的穩(wěn)定粘附與功能保持。

本文科準(zhǔn)測(cè)控小編將通過系統(tǒng)的控制加載-卸載試驗(yàn)，深入分析水凝膠貼片在不同應(yīng)變條件下的力學(xué)響應(yīng)和能量耗散特性，為其應(yīng)用性能評(píng)估提供科學(xué)依據(jù)。

一、測(cè)試原理

控制加載-卸載測(cè)試是評(píng)估材料循環(huán)力學(xué)性能的重要方法，特別適用于分析水凝膠等粘彈性材料在動(dòng)態(tài)應(yīng)力作用下的行為。該測(cè)試通過連續(xù)施加不同幅度的拉伸應(yīng)變并記錄應(yīng)力響應(yīng)，能夠全面表征材料的以下特性：

非線性彈性行為：水凝膠的應(yīng)力-應(yīng)變曲線通常呈現(xiàn)明顯的非線性特征，反映其網(wǎng)絡(luò)結(jié)構(gòu)的復(fù)雜變形機(jī)制。

遲滯現(xiàn)象：加載與卸載路徑不重合形成的遲滯環(huán)，體現(xiàn)了材料內(nèi)部能量耗散過程，包括分子鏈摩擦、動(dòng)態(tài)鍵斷裂與重組等。

疲勞損傷累積：通過多級(jí)應(yīng)變循環(huán)可觀察材料性能的演變，評(píng)估其抗疲勞特性。

遲滯能（Hysteresis Energy）指加載-卸載循環(huán)中應(yīng)力-應(yīng)變曲線包圍的面積，計(jì)算公式為：

∮σdε（積分沿整個(gè)循環(huán)路徑）

能量耗散系數(shù)（Energy Dissipation Coefficient）定義為遲滯能與加載過程總輸入能量的比值，反映材料將機(jī)械能轉(zhuǎn)化為熱能的效率。

二、測(cè)試標(biāo)準(zhǔn)

ISO 37:2017 《硫化橡膠或熱塑性橡膠——拉伸應(yīng)力-應(yīng)變性能的測(cè)定》

ASTM D412-16 《硫化橡膠和熱塑性彈性體的標(biāo)準(zhǔn)試驗(yàn)方法——拉伸性能》

ASTM D638-14 《塑料拉伸性能的標(biāo)準(zhǔn)試驗(yàn)方法》

三、測(cè)試儀器

1、KZ-68SC-05XY萬能拉力試驗(yàn)機(jī)

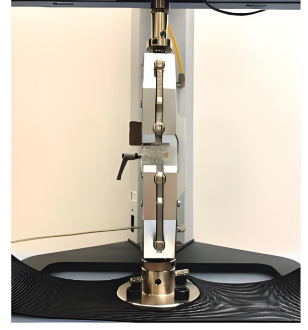

2、氣動(dòng)夾具

型號(hào)：50N/100N氣動(dòng)單推夾具

夾持面：鋸齒狀防滑設(shè)計(jì)

氣壓調(diào)節(jié)范圍：0.2-0.8MPa

3、試驗(yàn)條件

試 驗(yàn) 溫 度：25℃

試 驗(yàn) 速 度：50 mm/min

載荷傳感器： 50 N（0.5 級(jí)）

四、測(cè)試流程

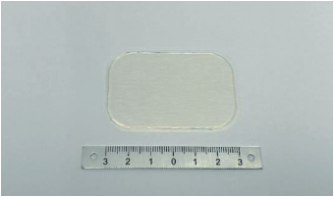

步驟一、試樣尺寸

長(zhǎng)度：61.50mm

寬度：40.50mm

厚度：0.78mm

標(biāo)距：25mm（夾具間距）

制備要求：

使用精密裁刀切割，確保邊緣整齊無缺陷

厚度均勻，偏差不超過±0.02mm

測(cè)試前在25°C環(huán)境下平衡24小時(shí)

步驟二、儀器準(zhǔn)備

校準(zhǔn)載荷傳感器和位移傳感器

設(shè)置氣動(dòng)夾具壓力為0.5MPa

預(yù)熱試驗(yàn)機(jī)至25°C

步驟三、試樣安裝

調(diào)整夾具間距至25mm

垂直夾持試樣兩端，確保對(duì)中

啟用樣品保護(hù)功能，預(yù)加載至0.5N

步驟四、測(cè)試參數(shù)設(shè)置

試驗(yàn)速度：50mm/min

應(yīng)變級(jí)別：10%、20%、30%、40%、50%

每個(gè)應(yīng)變級(jí)別完成一個(gè)完整的加載-卸載循環(huán)

循環(huán)間無停頓

步驟五、數(shù)據(jù)采集

連續(xù)記錄力-位移曲線

采樣頻率≥100Hz

自動(dòng)計(jì)算各循環(huán)的最大力、遲滯能、耗散系數(shù)

步驟六、測(cè)試終止

完成所有預(yù)設(shè)應(yīng)變級(jí)別

或試樣發(fā)生斷裂（力值驟降超過90%）

五、結(jié)果分析

通過對(duì)水凝膠試樣進(jìn)行控制加載-卸載測(cè)試，獲得如下典型結(jié)果：

1、力學(xué)性能變化

最大載荷從10%應(yīng)變時(shí)的3.643N增加到50%應(yīng)變時(shí)的12.755N

呈現(xiàn)典型的應(yīng)變硬化特征，反映高分子網(wǎng)絡(luò)取向和鏈伸展

2、能量耗散特性

遲滯能隨應(yīng)變?cè)黾佣龃螅砻鹘^對(duì)耗能量增加

能量耗散系數(shù)降低，說明彈性儲(chǔ)能比例提高

第一循環(huán)遲滯明顯，反映初始網(wǎng)絡(luò)結(jié)構(gòu)調(diào)整

3、微觀機(jī)制解釋

初始循環(huán)的顯著遲滯源于動(dòng)態(tài)交聯(lián)點(diǎn)（如氫鍵）的斷裂

后續(xù)循環(huán)中，共價(jià)交聯(lián)網(wǎng)絡(luò)主dao彈性響應(yīng)

耗散系數(shù)降低表明材料逐漸趨于穩(wěn)定狀態(tài)

以上就是小編介紹的有關(guān)于人體水凝膠貼片控制拉伸測(cè)試相關(guān)內(nèi)容了，希望可以給大家?guī)韼椭∪绻€想了解更多關(guān)于人體水凝膠貼片控制拉伸測(cè)試方法、測(cè)試視頻和測(cè)試規(guī)范，萬能材料試驗(yàn)機(jī)規(guī)格型號(hào)、使用說明、操作規(guī)程、期間核查作業(yè)指導(dǎo)書和電子萬能材料試驗(yàn)機(jī)，電子萬能試驗(yàn)機(jī)檢定規(guī)程、操作視頻、使用方法、和微機(jī)控制電子萬能試驗(yàn)機(jī)，材料拉力試驗(yàn)機(jī)誤差范圍，維修視頻教程，加溫爐、曲線圖、維修方法和操作視頻等問題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準(zhǔn)測(cè)控技術(shù)團(tuán)隊(duì)，為您免費(fèi)解答！
