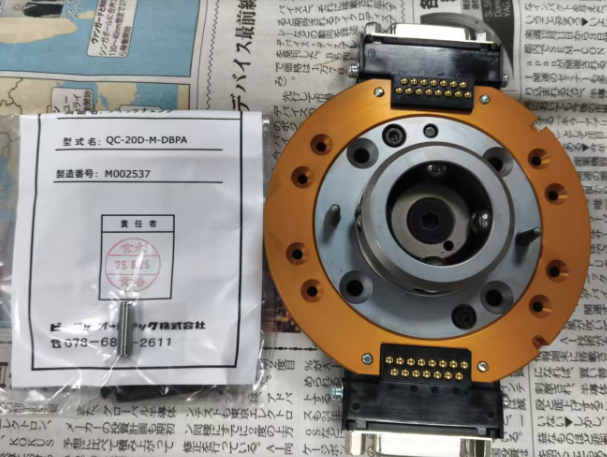

日本BL快換盤 QC-20D-M-DBPA
特點：
無需觸摸即可鎖定
主板可以鎖定在工具板上，它們之間有間隙。
故障安全鎖定機制
BL 鎖定/解鎖機制包含機械故障安全功能，如果氣壓關閉，主板和工具板不會斷開。
規格
| 主體 | ||
|---|---|---|
| 負載能力（額定負載） | 196N（20kg） | |
| 位置重復性 ※1 | ±0.015毫米 | |
| 允許 的動態力矩 | 彎曲方向（Tx，Ty） | 113.6N?m（1,160kgf?cm） |
| 扭轉方向 （Tz） | 156.8N?m（1,600kgf?cm） | |
| 耦合力（氣壓0.49MPa時）※2 | 2,059N（210kgf） | |
| 材料 | 框架 | 鋁合金 |
| 鎖定/解鎖機制 | 不銹鋼 | |
| 外形尺寸（耦合時） | φ90×H45.4毫米 | |
| 重量 （主體） | 母板 | 515克 |
| 工具板 | 355克 | |
| 自分離機構 | 球鎖機構 | |
| 所需氣壓 | 0.39?0.68MPa（4?7kgf/cm2） | |
| 允許的溫度范圍和濕度范圍 | 0?50°C、35?90%（無冷凝） | |
