揚州拓普電氣科技有限公司提供的電纜交流耐壓試驗裝置_TP_YTC850系列_技術資料

變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
系列電纜耐壓試驗設備采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

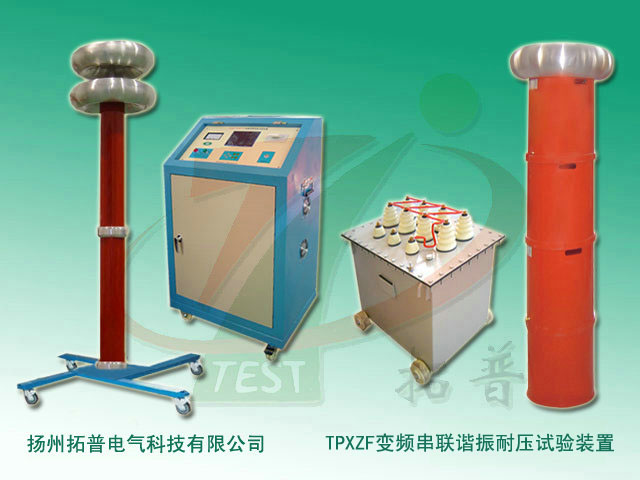

適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜交流耐壓試驗裝置、電纜耐壓試驗裝置。

產品特征：
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源調頻及功率元件使用進口的上等元器件，設計的是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

規格參數：

額定輸出電壓          0～130 kV (有效值)及以下
輸出頻率                20～300Hz
諧振電壓波形          正弦波，波形畸變率≤1%
滿負載工作時間       連續工作時間60min
系統品質因數          負載下≥20
頻率調節細度          0.1Hz，不穩定度≤0.01%
工作電源                單相220V或三相380V±10%，工頻50Hz±5%
系列產品配置及適用范圍：

信息整理：揚州拓普電氣科技有限公司
