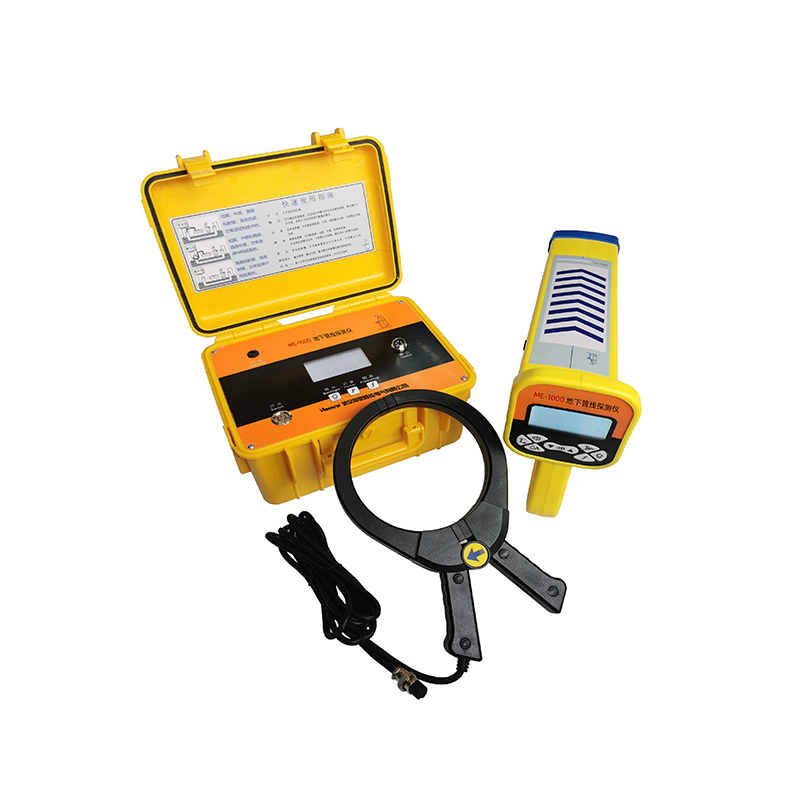

一、地下管線探測儀產品簡介

電纜路徑探測儀（管線儀）可進行地下電纜線路（停電/帶電）和金屬管道等敷設路徑探測、識別、埋深測量；以及路燈電纜、地埋線路的故障查找等，同時也可進行地下帶電線纜排查。該設備以其良好的性能，靈活方便的檢測方法，廣泛應用于電力、電信、供水、熱力、燃?xì)狻⑹汀⒒ぁ⒊鞘泄檬聵I(yè)等領域，成為施工、驗收、管網普查的工具。

該產品具有廣泛的頻率范圍，通過配置大功率的發射機及操作簡單的數字接收機，采用多頻探測技術十分便于現場操作，通過選擇最佳頻率，準確的進行地下管線定位，幫助您快速找到埋藏于地下的電話線、光纜、CATV、電力線、煤氣管道、燃?xì)夤艿馈⒔o排水管道。該產品自動化程度高，即使是非專業人員使用，也能獲得專業的探測效果，為我國的相關行業管線管理水平的提高發揮了積極的作用。

二、地下管線探測儀主要功能

1.數字化窄帶濾波技術，抗干擾能力強。

2.連續自動阻抗匹配，不需人工干預。

3.多天線、多通道，直接顯示電纜埋深。

4.電流測量用于目標管線的識別，管線密集區域識別目標管線的方法。

5.大容量鋰電池充電組保證更長工作時間，便于野外使用。

6.可尋測50Hz運行電纜路徑。

7.內置歐姆表可測環路電阻。

三、地下管線探測儀技術參數

【發射機】

輸出頻率：低頻、中頻、高頻、射頻【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】；識別復合頻率2～4kHz

輸出模式：直連、感應、耦合

時鐘精度：≤50ns

輸出功率：隨匹配負荷1～10 W自動調節，電阻為5～25000 Ω

液晶顯示：自動背光照明，圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、SS智能識別信號，四向?qū)Ш芥I，菜單選擇、電壓警報、SS智能識別信號、音量、外接電源/充電狀態等

操作方式：軟按鍵

輸出功率：≥10W電池型號及壽命：18650鋰電池充電組，最大功率連續輸出時間＞8h

過熱過流：自動保護

電池狀態：圖形顯示

卡鉗直徑：135mm；開口145mm

充電器：AC 100～240 V，50～60Hz

【接收機】

主動頻率：低頻、中頻、高頻、射頻、工頻50Hz【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】；深度及帶左/右方向指示

被動式頻率：50/60Hz,100Hz,120Hz,RF14～21kHz；不帶深度及左/右方向顯示

時鐘精度：≤50ns

深度范圍：0～10m、45度測深、80%測深

測深精度：±2.5%+5厘米  (0～2m) （與現場環境、非同心線的形狀、鄰近管線的分布等情況有關）

聲音指示：隨信號強度變化的調頻音調,分4階大小

信號強度指示：液晶顯示，聲音提示

信號強度表示: 條形圖、數字量程0～999

增益動態范圍：100 dB，自動和手動調節

羅盤方向指示：左右自動指示目標管線位置

液晶顯示：VGA高亮度LED, 支持強陽光下工作，背光照明,保證夜間正常工作

操作方式：軟按鍵

顯示內容：信號強度，深度，電流，頻率，電池狀態，SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示，左/右定位導向箭頭，信號增益，音量

帶電識別：SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示

電池型號及工作時間：18650鋰電池充電組，連續工作＞12h

電池狀態：連續電量圖形顯示
