一、光數字繼電保護測試儀產品簡介

MEJB-7000 智能變電站繼電保護測試儀依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關技術規范進行設計，同時以 IEC61850 通信標準體系為基礎，采用先進的計算機技術研發而成。

該產品配備高性能功率放大器，依托強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能豐富、精度良好、體積小巧、重量輕便的特點。能夠對合并單元、繼電保護裝置、測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業等場景。

二、光數字繼電保護測試儀產品性能和特點

1. 智能測試模塊

支持智能測試模板的編輯，在測試過程中可以根據需求任意添加測試項目，并且能夠將其保存為可重復使用的測試工程文件，有助于提高后期定檢、消缺階段的測試效率。

2. 自動測試

具備就地化保護及數字式保護自動測試功能，操作人員只需一鍵操作，即可完成單個保護裝置的所有測試項目，簡化了測試流程。

3. 多種掃描模式

支持對幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式開展試驗，同時也支持按照遞變、滑差、綜合的方式進行自動變化試驗，滿足不同的測試需求。

4. 虛端子圖形化顯示

支持虛端子圖形化顯示功能，能夠讓數據流向更加清晰明了，便于操作人員直觀理解和掌握相關信息。

5. 報文同時收發

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號既可以獨立收發，也能夠與 IEC61850-9-2 共用一個光以太網接口進行收發，增強了使用的靈活性。

6. FT3 / 擴展 FT3

支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且兼容 2M/4M/6M/8M/10M 波特率 UART 編碼及 5M/10M/20M 曼切斯特編碼，適配多種編碼方式。

7. 異常測試

具有模擬報文異常的功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等多種異常情況的測試，全面檢驗相關設備的應對能力。

8. 故障回放

支持故障仿真和 COMTRADE 格式數據回放功能，能夠對故障情況進行模擬和重現，為分析和研究提供便利。

9. MMS 服務

具備 MMS 定值讀寫功能，可以對智能 IED 設備的定值等配置信息進行讀寫操作，方便進行設備參數的管理和調整。

10. 對時與授時

具備同步觸發功能，支持直接接入 GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式，同時還能夠對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號，保證時間的準確性和一致性。

11. 硬接點開入及開出

開入量為有源、無源自適應接點，能夠自動識別輸入類型和輸入電壓，通道之間相互隔離，當極性反接時會有告警提示，提高了使用的安全性。

12. 報文接收及分析

具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或導出，便于對報文信息進行深入研究和處理。

13. 單纖模式

光口支持單纖發送、單纖接收，同時支持光功率測試，增加了光口使用的多樣性。

14. 模擬量小信號

配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量 - 7V~7V 交流電壓；同時支持 12 路模擬量小信號輸出，可輸出 - 7V~7V 交流電壓，擬量小信號的測試需求。

15. 觸摸操作

配備 10.4 寸高分辨率顯示屏，支持觸摸操作，操作方式更加便捷直觀。

16. 無線連接

提供遠程測試功能，具備 WiFi 模塊、4G 模塊，方便用戶進行遠程連接使用，提升了使用的便利性和靈活性。

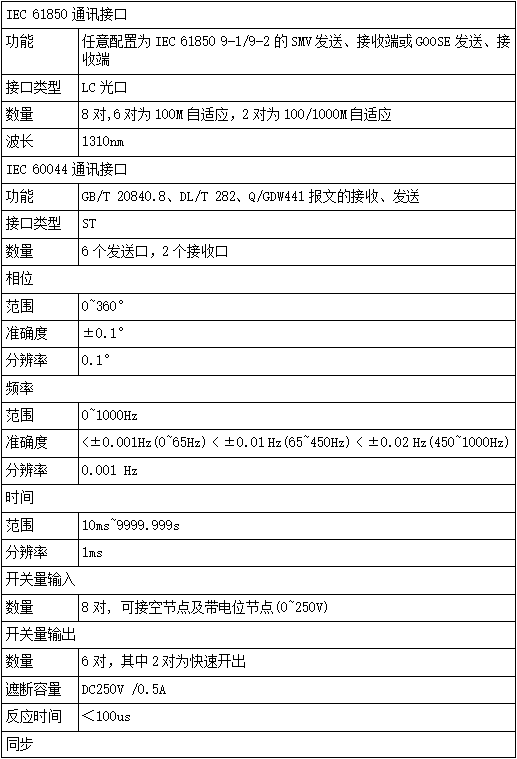

三、技術參數
