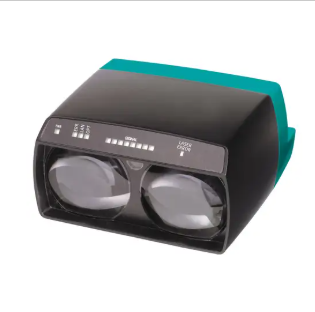

德國倍加福P+F光通信耦合器LS682-DA-EN/F1光通信耦合器

主要優勢一覽

不受以太網協議限制

TCP/IP、PROFINET、PROFIsafe、EtherCAT、FSoE、EtherNet/IP?、以太網 POWERLINK 等。

插頭連接，確保快速安裝

不能參數化

信號強度的線路指示燈

有效檢測距離  0 ... 150 m

檢測范圍極限值  180 m

光源  激光二極管

光源類型  調制紅外光

激光額定值

德國倍加福P+F光通信耦合器注意  INVISIBLE 激光輻射有害 ， 切勿直接使用光學儀器查看

激光等級  1M

波長  785 nm

光束發散  15 mrad

脈沖長度  8 ns

重復率  62,5 MHz

最大光功率輸出    60 mW

光點直徑  1,5 m 在 100 m 距離處

發散角  1 °

環境光限制  > 10000 Lux

倍加福P+F光通信耦合器主要用于實現工業環境下的光信號傳輸與轉換，可提供穩定、高效的數據傳輸解決方案，適用于多種工業場景。以下是具體介紹：

產品特點：光電轉換與隔離：基于光電效應，通過 “電 - 光 - 電” 的轉換過程實現信號傳遞，利用光的絕緣特性實現電氣隔離，能有效抑制工業現場的電磁干擾（EMI）、射頻干擾（RFI）和共模干擾，可避免共模干擾、高壓擊穿等問題。

適應惡劣環境：采用工業級元器件，工作溫度范圍可達 - 40℃~+85℃，防護等級可達 IP67，能適應粉塵、潮濕、振動等惡劣條件。

P+F光通信耦合器支持多種信號：支持多種信號類型，包括數字量、模擬量以及 PROFINET 等總線信號，部分型號可通過光纖擴展傳輸距離，或實現非接觸式傳輸，避免機械連接磨損。

典型應用場景解決方案：高架倉庫應用：如 LS682 光通信耦合器可用于高架倉庫，將其直接安裝在堆垛起重機上，能在長達 300m 的距離上以 100Mbit/s 的恒定速率確保穩定的數據傳輸，可快速、無磨損地傳輸過程數據，防止機器停機，提高倉庫作業效率。還可配合基于 IP 的攝像頭用于監控、維護和檢查，利用其高速率和無協議傳輸特性，實時傳輸攝像頭圖像數據。

P+F光通信耦合器自動化輸送系統：在自動化輸送線中，光通信耦合器可用于連接沿線的各種設備，如傳感器、控制器和執行器等。例如，將檢測物體有無的接近傳感器與控制器通過光通信耦合器連接，能確保在輸送線運行過程中，傳感器信號穩定、快速地傳輸到控制器，實現對輸送過程的精確控制。由于其具有電氣隔離功能，可避免輸送線電機等設備產生的電磁干擾影響信號傳輸，保證系統穩定運行。

工業車輛通信：光通信耦合器可用于工業車輛（如叉車、AGV 等）與倉庫貨架、 docking stations（ docking stations）等固定設施之間的通信。車輛在移動過程中，通過光通信耦合器可與固定設施進行數據交互，P+F光通信耦合器如獲取任務指令、上傳位置信息等，實現自動化物料搬運和倉儲管理。

選型要點：根據通信協議選擇：若系統采用 PROFINET 協議，可選擇支持該協議的光通信耦合器；若為 PROFIBUS 總線系統，P+F光通信耦合器則應選擇適配 PROFIBUS 的型號，如 LS610-DA-P/F1 等。

依據檢測距離選擇：不同應用場景所需的傳輸距離不同，倍加福光通信耦合器檢測范圍有 120m、150m、240m、300m 等多種選擇，需根據實際情況確定，如長距離的輸送線或大型倉庫環境，可選擇 300m 檢測范圍的型號。

P+F光通信耦合器按照數據傳輸速率選擇：對于需要實時傳輸大量數據的場景，如高清視頻監控或高速運動物體檢測，應選擇數據傳輸速率為 100Mbit/s 的型號，以滿足數據傳輸需求。
