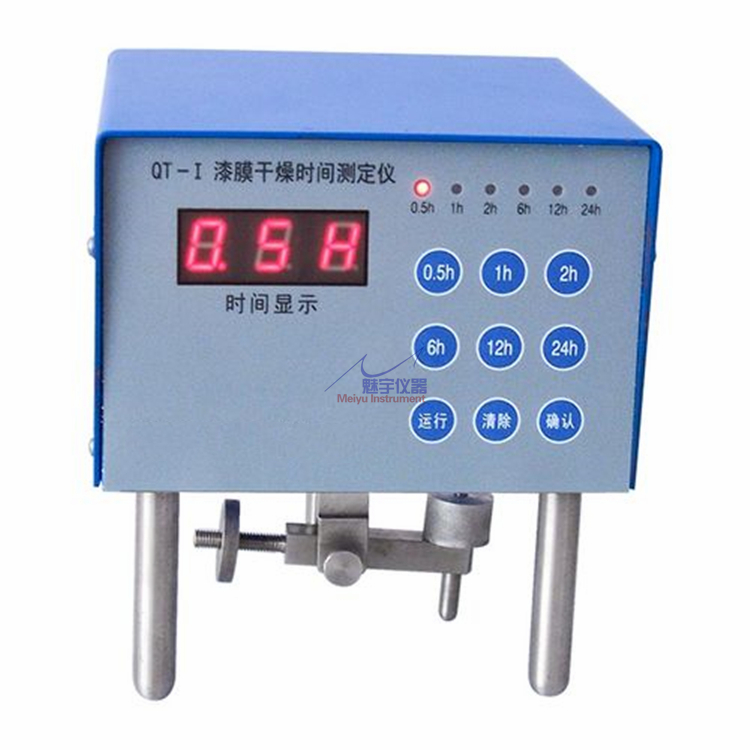

劃圈干燥時間測定儀技術參數：

★劃桿載荷質量： 12g。

★電源電壓： 交流220V50Hz。

★外形尺寸： 140X140X156mm （長X寬X高）。

★劃桿驅動電機： 36BF02B步進電機。

★劃桿球面： φ8mm。

★劃桿旋轉一周速度： 0.5h/r, 1h/r, 2h/r, 6h/r, 12h/r, 24h/r。

劃圈干燥時間測定儀應用范圍：

該產品是根據國外同類產品原理，并自行開發研制而成的。選用單片微機控制高精度步進電機，帶動球面觸點的劃桿，在12g的載荷下通過六檔速度0.5h/r,1h/r, 2h/r, 6h/r, 12h/r, 24h/r），劃出一條直徑80mm的圓周軌跡，根據軌跡消失的位置，用干燥時間圖表覆蓋后得出漆膜干燥時間。該儀器用于測定油漆，涂料等表面涂層的干燥時間，以保證油漆，涂料的質量和涂層的表面質量。

多用途干膜檢測儀結構和工作原理：

漆膜多用檢測儀由機體、輪夾、支承柱、顯微鏡及照明裝置構成。

該儀器以不同規格的工具，根據不同試驗的需要，分別將涂層做V形切口、格陣圖形割劃或壓痕。其涂層厚度值、涂膜剝離現象及壓痕產生的影象，可用顯微鏡直接觀察。儀器標尺的分度已通過校準系數換算成相應的微米數，因此可從顯微鏡中直接讀出被測漆膜的實際厚度和壓痕長度值。

參數：

◆劃格附著力多刃切割刀：

a.間距分別為：1mm、2mm。

◆霍爾茲壓痕刀半徑：R15mm 有效負荷：500±5g。

◆漆膜測厚切割刀：

a. 1號切刀：厚度范圍 20―2000m 　每一格20um。

b. 2號切刀：厚度范圍 10―1000um 每一格10um。

c. 3號切刀：厚度范圍 2―200um 每一格2um。

試驗用具：

◆軟毛刷 自備。

◆粘膠帶 自備。

◆記號筆 隨儀器提供。

簡介：

本檢測儀是根據GB/T13452.2方法4B（ISO.2808-4B法）GB/T9286（ISO.2409）、GB/T9275（ISO.2815）標準設計制造的。它不僅適用于有機涂料漆膜厚度（亦多層膜總厚度、單層膜厚度及膜層數）、劃格法附著力、霍爾茲壓痕硬度的測定，還可以用來研究針孔、坑洼、裂紋、汽泡、剝落、底材處理的質量及膜層間的其它現象，并可以在不同的底材（鋼、非磁性金屬、塑料、木材等）上測量厚度，范圍從2um到2000um。漆膜多用檢測儀可以在一種儀器上完成對有機涂料多種性能的試驗及檢測，且試驗方法簡捷、直觀，測量分辯率高（±0.001mm），是實驗室和施工現場理想的測試儀器。
