一、系統概述

      工業級戶外智能追光反應系統是一種面向光伏發電、光熱利用等工業場景的高性能自動化設備，通過實時感知太陽位置（方位角、高度角），驅動光伏板/集熱器精準跟蹤太陽軌跡，光能捕獲效率。系統融合多傳感器融合、高精度控制算法、工業級通信與防護設計，適用于沙漠、高原、沿海等復雜戶外環境，滿足7×24小時連續運行需求。

二、核心功能與技術指標

1. 高精度太陽追蹤

• 追蹤精度：方位角±0.1°，高度角±0.05°（靜態精度）；

• 追蹤模式：支持雙軸全跟蹤（方位角+高度角）、斜單軸跟蹤（方位角為主）、平單軸跟蹤（高度角為主），適配不同光伏組件布局（如固定傾角陣列、柔性支架等）。

2. 環境適應性

• 工作溫度：-40℃~+85℃（電子倉溫度可擴展至-55℃~+90℃）；

• 防護等級：IP65/IP67（防塵防水，適應沙塵、暴雨、鹽霧環境）；

• 抗風能力：靜態抗風12m/s（約6級風），動態抗風8m/s（通過主動降速/鎖定保護）；

• 耐腐蝕：關鍵部件采用316L不銹鋼、陽極氧化鋁，鹽霧測試≥96h（ASTM B117標準）。

3. 智能控制與通信

• 控制算法：融合天文算法（基于經緯度、日期、時間計算理論太陽位置）+ 光傳感器輔助校準（消除初始誤差），支持離線計算（斷網仍可運行）；

• 通信接口：RS485（Modbus RTU）、CAN總線、以太網（支持TCP/IP）、4G/5G（遠程監控），可選配LoRa/NB-IoT（偏遠地區低功耗通信）；

• 遠程管理：支持云端平臺接入（如SCADA系統），實時查看運行狀態、歷史數據、故障報警，支持遠程參數配置與固件升級。

三、系統組成與工作原理

      系統由“感知層-控制層-執行層”三級架構構成，協同實現高效追蹤：

1. 感知層

• 天文定位模塊：內置高精度RTC時鐘（GPS/北斗雙模定位（定位精度≤2.5m），結合經緯度、日期、時間計算理論太陽方位角與高度角。

• 光傳感器陣列：多組高靈敏度光敏電阻/硅光電池（響應波段400~1100nm，覆蓋可見光+近紅外），呈“十字形”或“矩陣式”布局，實時檢測各方向光照強度差異，輔助校準太陽實際位置（消除天文算法的初始誤差，如多云天氣下的太陽偏移）。

• 環境傳感器：集成風速傳感器（量程0~60m/s）、溫濕度傳感器（-40℃~+125℃，精度±0.5℃）、傾角傳感器（檢測支架實際角度，閉環校準），用于動態調整追蹤策略（如大風時降速/鎖定）。

2. 控制層

• 天文算法：基于“太陽位置方程”計算理論坐標，考慮地球公轉、自轉、大氣折射修正；

• 光校準算法：通過光傳感器數據擬合太陽實際方位，動態修正理論值（如局部云層遮擋時的偏移補償）；

• 安全保護算法：實時監測風速、傾角、電機負載等參數，觸發閾值時自動進入保護模式（如風速＞12m/s時鎖定支架，溫度＞80℃時降頻運行）。

• 主控單元：工業級ARM Cortex-A系列處理器（如STM32H7或TI AM62x），主頻≥400MHz，支持多任務實時調度；內置大容量Flash（≥128MB）存儲運行日志與故障數據。

• 控制算法：

3. 執行層

• 雙軸系統：水平旋轉軸（方位角）采用蝸輪蝸桿+減速電機（扭矩≥50N·m，減速比1:100~1:200），俯仰軸（高度角）采用諧波減速器+伺服電機（精度±0.01°）；

• 單軸系統：根據類型選擇大扭矩減速電機（斜單軸）或推桿電機（平單軸），行程覆蓋設計角度范圍（如斜單軸±45°）。

• 驅動機構：

• 機械結構：鋁合金/碳鋼框架（強度≥200MPa），軸承采用不銹鋼材質（壽命＞10萬小時），傳動部件潤滑脂耐溫-40℃~+150℃。

四、典型應用場景

1. 大型光伏電站：適用于集中式地面電站（單系統覆蓋100~500kWp組件），提升發電量8%~15%（相比固定支架）；支持“組串級”獨立控制（每1~2組串配置1套系統），適應地形起伏。

2. 光熱發電系統：為槽式/塔式集熱器提供高精度追蹤（角度分辨率≤0.05°），確保聚光比穩定（如槽式系統聚光比≥70:1）。

3. 分布式光伏：適配工商業屋頂、農業大棚等場景，支持“輕量化”設計（單系統重量＜50kg），降低安裝難度。

五、系統優勢

• 高可靠性：工業級器件+冗余設計（如雙電源供電、雙通信鏈路），MTBF（平均時間）≥50,000小時；

• 低運維成本：支持遠程診斷與故障預警（如電機過載、傳感器失效），減少現場巡檢頻次；

• 靈活擴展：支持多系統組網（最大支持100臺設備組網通信），適配不同規模項目；

• 環保節能：全系統功耗＜50W（待機模式＜10W），符合工業綠色標準。

六、總結

      工業級戶外智能追光反應系統通過“高精度感知+智能控制+強防護設計”的技術融合，解決了傳統追蹤系統在復雜環境下的可靠性與效率瓶頸，是提升光伏/光熱系統經濟性的關鍵裝備。隨著新能源占比提升，該系統將在荒漠電站、海上光伏、“光伏+”復合項目等領域發揮核心作用。

產品展示

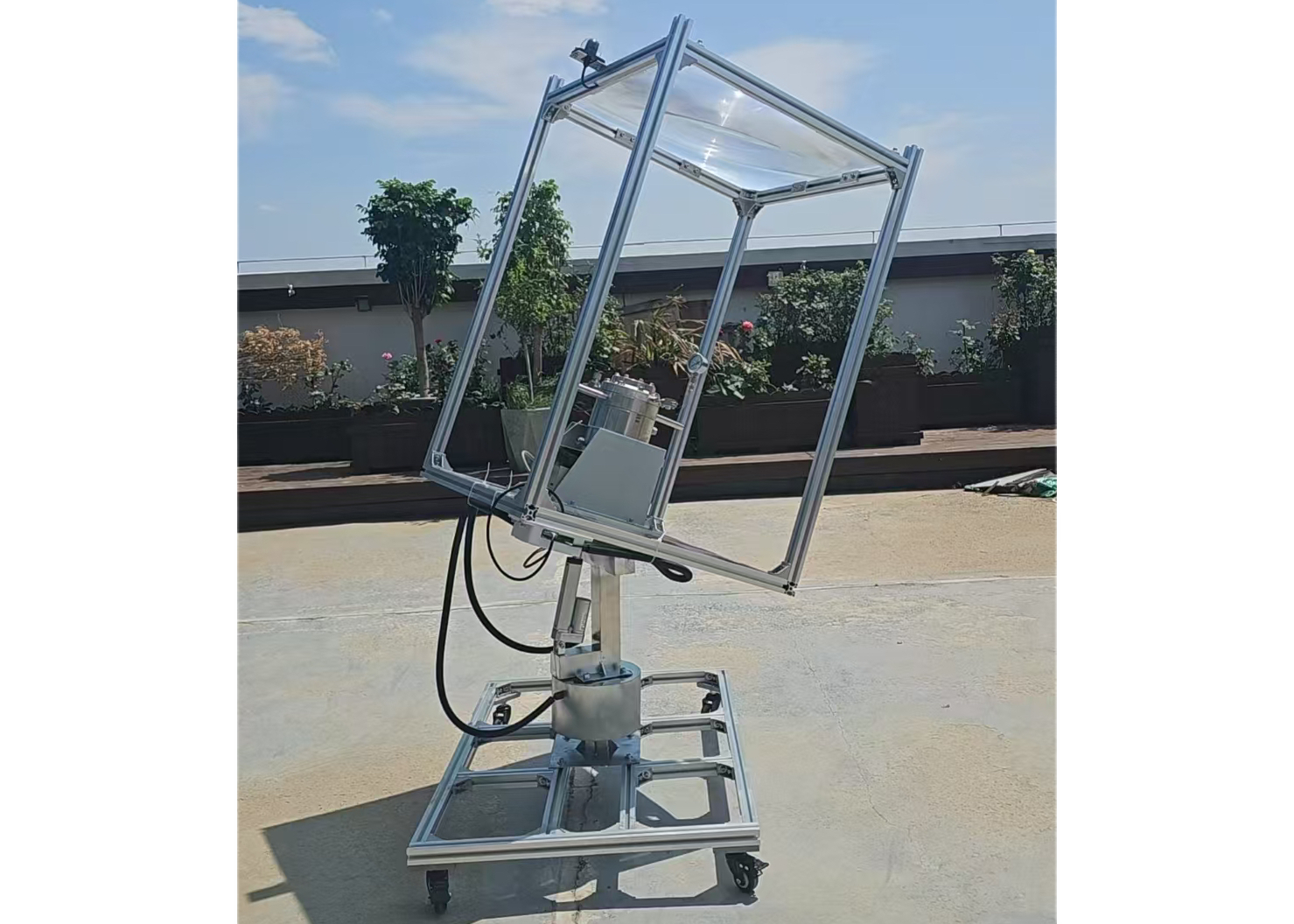

智能全自動追光系統：

1、精準感應，動態調整：搭載高靈敏度感光探頭，實時感知太陽方位變化。

2、雙軸驅動，覆蓋全天：精密雙軸自動控制支架，確保反應器始終正對太陽，捕獲光能。

 3、強勁穩定：承重高達50KG，輕松支撐核心反應組件。

 高效菲涅爾聚光透鏡：

1、匯聚陽光，能量倍增：采用菲涅爾透鏡，有效匯聚太陽光，顯著提升光反應速率。

2、根據不同的光功率需求，可以定制不同面積的菲涅爾透鏡。

3、標配菲涅爾透鏡600*600mm，匯聚點光斑小于直徑10mm，溫度最高可達900℃。

堅固耐用的工業級反應器：

1、根據研究方向，定制不同的反應器，實現太陽光的各種應用需求。

2、大容量，強適應性：1L標準容積，滿足多種中試規模光化學反應需求。

3、材質可靠，耐受嚴苛：主體采用316L不銹鋼材質，耐腐蝕、耐高溫高壓（設計壓力≤2MPa）。

4、高透光視窗：標配高純度石英視窗（有效直徑50mm），透光率高，耐候性強。

5、精密控溫：集成夾層設計，可連接控溫循環水機，實現-20℃至200℃范圍內的精確溫度控制。

6、混合高效：底部集成磁力攪拌器，確保反應體系充分混合，提升反應效率與均勻性。

7、安全監控： 配備壓力表實時監測反應器內部壓力，一路進氣、一路出氣設計，操作安全便捷。

專業戶外光功率監測：

1、實時感知環境光強：標配 SSC-OPM2000 高精度戶外光功率計。

2、廣譜寬量程：覆蓋190nm-12000nm全光譜，功率測量范圍高達0-30000mw/cm2（配合量程擴展），滿足各種光照強度需求。

3、精準可靠：實時顯示探頭溫度并自動校正溫漂，保證測量精度（分辨率1μW，響應時間<0.05秒）。

4、直觀易用：7寸觸摸屏實時顯示光強數據，便攜設計，內置大容量鋰電池，戶外使用無憂。
