一、引言

      光化學反應儀是化學、材料、生物等領域進行光化學研究和實驗的重要設備，其性能直接影響實驗結果的準確性和可靠性。隨著 LED 技術的不斷發展，基于 LED 光源的平行光化學反應儀因其能耗低、壽命長、波長可調等優勢，逐漸成為研究熱點。然而，當前此類儀器在光照均勻性、反應效率、穩定性等方面仍存在一定不足，因此對其進行優化設計與性能評估具有重要的現實意義。

二、優化設計

（1）光源系統優化

      LED 光源的選擇和排布是影響儀器性能的關鍵因素之一。在選擇 LED 時，應綜合考慮其波長范圍、發光強度、穩定性等參數。針對不同的光化學反應需求，選用特定波長的 LED，以提高反應的選擇性和效率。例如，對于某些需要紫外光激發的反應，選用紫外 LED；對于可見光參與的反應，則選用相應波長的可見光 LED。

      在 LED 的排布方式上，為了實現平行光輸出和提高光照均勻性，采用矩陣式排布。通過合理設計 LED 的間距和排列方式，確保在反應區域內形成均勻的光照場。同時，為了減少 LED 之間的相互干擾，在每個 LED 之間設置遮光板，避免光線的散射和疊加導致光照不均勻。

      此外，為了提高 LED 光源的穩定性，設計了恒流驅動電路。恒流驅動能夠保證 LED 的工作電流穩定，從而避免因電流波動導致的發光強度變化，提高儀器的可靠性和重復性。

（2）光路系統優化

      光路系統的設計直接影響平行光的質量和傳輸效率。為了獲得高質量的平行光，采用了準直透鏡組。準直透鏡組由多個透鏡組成，能夠?qū)?LED 發出的發散光進行準直，使其成為平行光。通過優化透鏡的參數和排列方式，提高平行光的準直度，減少光線的發散角。

      同時，在光路中設置濾光片，以過濾掉不必要的波長成分，提高光的單色性。根據反應所需的波長，選擇合適的濾光片，確保只有特定波長的光到達反應區域，減少雜散光對反應的干擾。

      另外，為了減少光路中的能量損失，對光學元件進行了鍍膜處理。鍍膜能夠提高光學元件的透光率，減少反射損失，從而提高光的利用效率。

（3）反應室設計優化

      反應室是光化學反應發生的場所，其設計應考慮反應體系的特性和實驗需求。反應室采用耐腐蝕材料制作，以適應不同的反應介質。同時，反應室的形狀和尺寸應根據平行光的照射范圍進行設計，確保反應區域能夠被均勻照射。

      為了提高反應的傳質效率，在反應室中設置了攪拌裝置。攪拌裝置能夠使反應體系充分混合，避免局部濃度過高或過低，從而提高反應效率。此外，反應室還配備了溫度控制裝置，能夠精確控制反應溫度，確保反應在適宜的溫度條件下進行。

（4）控制系統優化

      控制系統是儀器的核心部分，能夠?qū)崿F(xiàn)對光源、溫度、攪拌等參數的精確控制。采用微處理器作為控制核心，通過傳感器實時采集反應室的溫度、光照強度等參數，并根據設定的參數進行自動調節。

      控制系統還具備人機交互界面，操作人員可以通過界面設置反應參數、查看實驗數據等。同時，系統還具有數據存儲和導出功能，能夠?qū)嶒灁?shù)據進行存儲和導出，方便后續的數據分析和處理。

三、性能評估

（1）光照均勻性評估

      采用光照度計對反應區域內的光照強度進行測量，評估光照均勻性。在反應區域內選取多個測量點，分別測量其光照強度，計算光照強度的相對標準偏差（RSD）。RSD 越小，表明光照均勻性越好。經過測試，優化后的平行光化學反應儀在反應區域內的光照強度 RSD 小于 5%，表明其具有良好的光照均勻性。

（2）反應效率評估

       選取典型的光化學反應作為模型反應，比較優化前后儀器的反應效率。以亞甲基藍的光催化降解反應為例，在相同的實驗條件下，分別使用優化前后的儀器進行實驗，測量亞甲基藍的降解率。實驗結果表明，優化后的儀器能夠顯著提高亞甲基藍的降解率，反應效率提高了 20% 以上。

（3）穩定性評估

      對優化后的儀器進行長時間連續運行測試，評估其穩定性。在連續運行 100 小時的過程中，定期測量反應室的溫度、光照強度等參數，觀察其變化情況。測試結果表明，儀器的各項參數均保持穩定，溫度波動小于 ±0.5℃，光照強度波動小于 ±2%，表明其具有良好的穩定性。

（4）能耗評估

      測量優化前后儀器的功耗，評估其能耗情況。實驗結果表明，優化后的儀器由于采用了高效的 LED 光源和優化的電路設計，功耗較優化前降低了 30% 以上，具有良好的節能效果。

四、結論

       通過對基于 LED 光源的平行光化學反應儀進行光源系統、光路系統、反應室和控制系統的優化設計，顯著提高了儀器的光照均勻性、反應效率、穩定性和節能性。性能評估結果表明，優化后的儀器在光照均勻性方面，反應區域內光照強度的相對標準偏差小于 5%；在反應效率方面，能使典型光化學反應的效率提高 20% 以上；在穩定性方面，長時間運行時各項參數波動較小；在能耗方面，功耗降低 30% 以上。

      該優化設計方案為提高平行光化學反應儀的性能提供了有效的參考，有助于推動光化學研究和實驗的發展。未來可以進一步研究如何提高儀器的自動化程度和多功能性，以滿足更多復雜的實驗需求。

產品展示

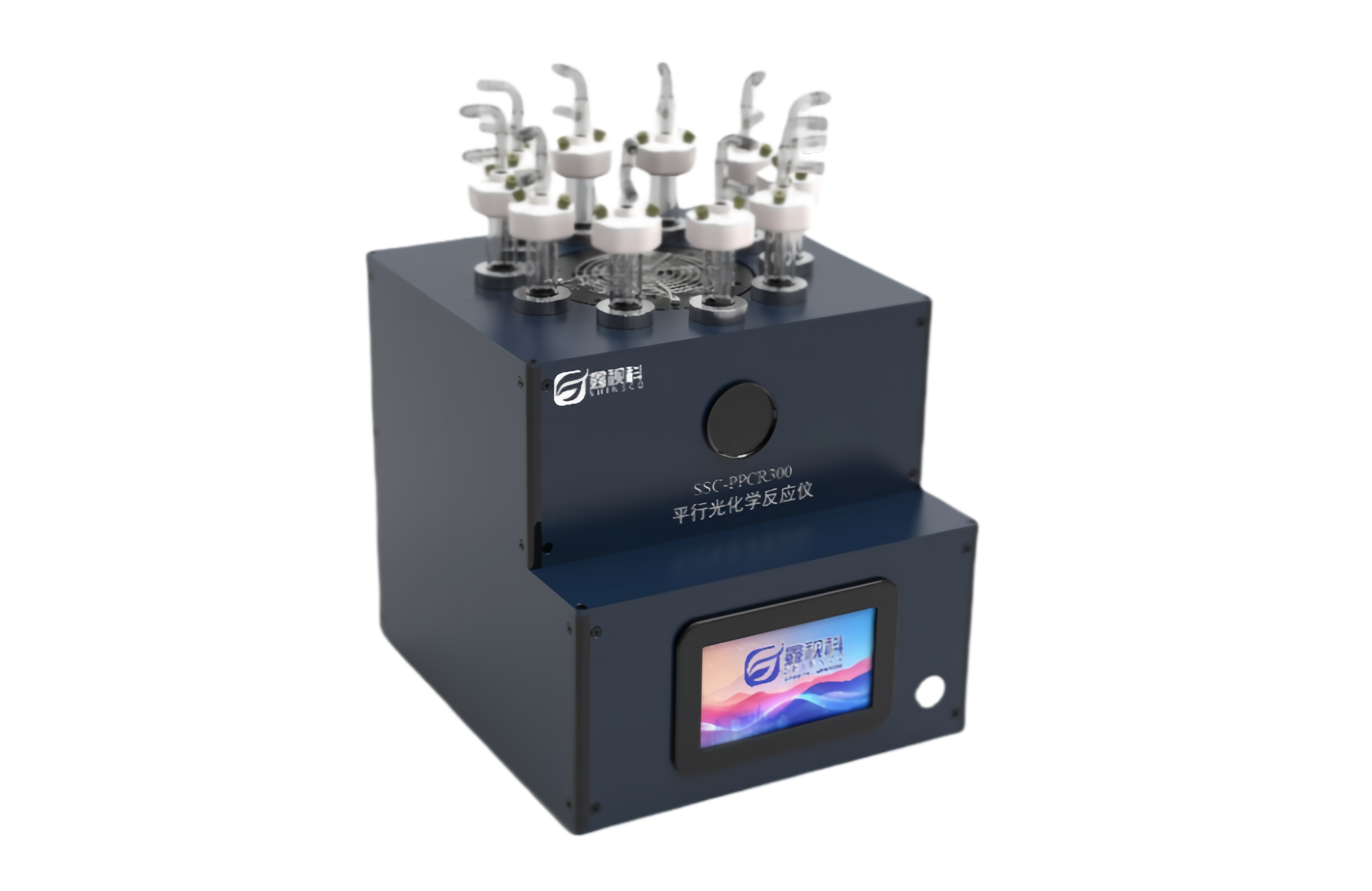

      SSC-PPCR300平行光化學反應儀，是一款光催化平行反應儀，為光化學合成方法學研究中催化劑及反應條件篩選、底物擴展等過程提供多通道平行反應，保證結果平行可靠的前提下提高反應效率。將300WLED光源置于10位反應器中心，LED光源旋轉，實現對任一反應器同等光功率密度下的照射。輸出波長覆蓋紫外到紅外光區，光源波長可定制，滿足不同光化學合成反應的需求，反應器具備控溫、進氣、出氣、實時取樣、磁力攪拌等功能，可以同時10個樣品平行實驗。

      平行光化學反應儀可應用到光催化劑的篩選，提高光催化的效率，實現了平行樣品的分析。主要用于研究氣、液、固相介質，固定或流動體系，紫外光、單色光、可見光或模擬太陽光光照，恒溫，同一光強等條件下的光化學反應。

      主要應用光化學催化、光化學合成、光催化污染物降解（如染料、苯及苯系物）、光催化新污染物降解（如抗生素、酚類）、環境化學以及生命科學、光催化分解水制氫/氧(可控溫)、光催化全分解水(可控溫)等研究領域。

產品優勢：

1)高通量平行反應裝置，可實現1～10反應位的平行實驗，側面大面積受光，無遮擋，保證入射光的利用率。

2)模塊化設計，更新300WLED燈盤簡單便捷。

3)多波長可選，波長組合可定制。

4)水冷或油冷控溫，用于篩選溫度對實驗結果的影響。

5)標配反應管具備控溫、進氣、出氣、實時取樣、磁力攪拌等功能。

6)300WLED光源可以圍繞軸心自旋轉，實現均勻平行照射。

7)LED光源可以在線熱插拔更換不同波長的光源。

8)實現了從365nm-940nm可選的15個單色波長和可見光白光。

9)LED光源功率30W—300W連續可調，實現寬范圍功率變化。

10)LED光源系統光功率、旋轉、磁力攪拌分別獨立控制。
