介質阻擋放電（DBD）等離子體技術憑借在大氣壓下產生非平衡等離子體優勢，已成為環保、材料、醫療等領域的關鍵技術支撐。而介質阻擋放電等離子體電源作為 DBD 系統的 “心臟”，其性能直接決定了等離子體的穩定性、能量效率及應用拓展性。本文將系統剖析該類電源的核心特性，梳理技術挑戰，并提出針對性的應對策略。

一、介質阻擋放電等離子體電源的核心特性

 DBD 等離子體電源需適配負載 “容性 - 阻性動態切換” 的特殊屬性（未擊穿時為高阻抗容性，擊穿后轉為低阻抗阻性），其特性可歸納為以下四點：

  1. 高壓高頻輸出特性

     高壓需求：需提供足以擊穿氣體間隙的電壓（通常 1-30kV），具體值與氣體種類（如空氣、氬氣）、電極間距（0.1-10mm）相關。例如，空氣在 1mm 間隙下的擊穿電壓約 3kV。

     高頻需求：頻率直接影響放電模式 —— 低頻（50Hz-1kHz）易形成不均勻的絲狀放電，高頻（1kHz-1MHz）可實現均勻的輝光放電（如材料改性需 10-50kHz）。高頻還能減少電源體積（通過減小磁性元件尺寸）。

  2. 動態負載適應性

     DBD 負載在放電瞬間呈現 “阻抗突變”（從兆歐級驟降至千歐級），電源需具備快速響應能力：

     未擊穿時需維持高壓以觸發放電；

     擊穿后需限制電流（避免過載損壞器件），同時保持能量穩定輸出。

     串聯諧振拓撲因 “諧振升壓 + 失諧限流” 的天然特性，成為主流選擇。

  3. 多波形可調特性

     輸出波形直接影響等離子體活性：

     正弦波：結構簡單，但能量利用率低（約 60%-70%），熱損耗大，適用于低功率場景（如小型臭氧發生器）。

      脈沖波：尤其是納秒級脈沖（脈寬 10-100ns），可減少熱損耗，提高?OH、O?等活性粒子產率（效率提升 20%-30%），廣泛應用于廢氣處理、殺菌消毒。

      雙極性脈沖：能抑制電極腐蝕，延長介質壽命，適用于長壽命設備（如工業級等離子體處理器）。

  4. 功率密度與效率特性

     功率密度：工業應用（如廢氣處理）需高功率密度（>10W/cm3），以減小設備體積；實驗室場景則可放寬至低功率密度（<5W/cm3）。

     能量效率：主流電源效率在 70%-90%，其中逆變環節（開關損耗）和諧振環節（無功損耗）是主要損耗源，高效設計需針對性優化。

二、介質阻擋放電等離子體電源面臨的技術挑戰

      盡管 DBD 電源技術已取得顯著進展，但在實際應用中仍面臨多重挑戰，主要集中在以下四方面：

  1. 負載動態波動的穩定性難題

     DBD 放電受環境因素（溫度、濕度、氣體成分）影響顯著：

     溫度升高會降低氣體擊穿電壓，可能導致 “過度擊穿”（電流驟增）；

     濕度變化會改變氣體介電常數，導致負載電容波動（±10%-20%）；

     氣體流速不均會引發局部放電強度差異，影響等離子體均勻性。

     這些波動易導致電源輸出不穩定，甚至引發電弧放電（燒毀電極或介質）。

  2. 高頻高壓下的電磁兼容（EMC）問題

     電源工作在高頻（kHz-MHz）和高壓（kV 級）狀態，易產生強電磁輻射：

     開關器件（如 IGBT、MOSFET）的高頻開關動作會產生傳導干擾（通過電源線傳播）和輻射干擾（通過空間傳播）；

     高壓引線放電會產生電磁噪聲，干擾周邊電子設備（如傳感器、控制系統）。

      這在醫療、精密制造等對電磁環境敏感的領域尤為突出。

  3. 高功率場景下的效率與散熱瓶頸

     當功率需求超過 100kW（如大型工業廢氣處理設備），電源面臨兩大問題：

     效率下降：開關器件的導通損耗和開關損耗隨功率增加而顯著上升，效率可能從 90% 降至 70% 以下；

     散熱困難：功率器件（如 IGBT 模塊）的熱流密度可達 50-100W/cm2，傳統風冷難以滿足散熱需求，液冷系統則增加成本和復雜性。

  4. 長壽命與可靠性挑戰

     介質阻擋放電過程中，電源需長期承受高頻高壓沖擊：

     開關器件在高頻開關狀態下易產生疲勞老化，壽命通常僅 1-3 萬小時（遠低于工業設備 10 萬小時的預期）；

     高壓變壓器的絕緣材料（如聚酰亞胺）在長期電應力下會發生老化，可能引發擊穿故障；

     保護電路響應延遲（如過流保護未及時觸發）會導致連鎖損壞，增加維護成本。

三、應對策略與技術突破方向

  針對上述挑戰，行業已形成一系列技術解決方案，并在持續探索創新路徑：

  1. 動態負載穩定性的優化策略

     自適應控制技術：

      采用 DSP（數字信號處理器）或 FPGA 構建閉環控制系統，實時采集電壓、電流信號，通過 PID 算法動態調節頻率或占空比。例如：當檢測到負載電容增大時，自動提高頻率以維持諧振狀態；當出現電弧放電時，瞬間降低輸出功率（響應時間 < 10μs）。

    多模塊協同供電：

     對于大面積放電場景（如寬幅材料改性），采用多個子電源模塊分布式供電，每個模塊獨立監測局部放電狀態并調節輸出，避免單點波動影響整體穩定性。

   2. 電磁兼容（EMC）問題的抑制方案

    硬件層面優化：

     在電源輸入側增加 EMI 濾波器（含共模電感、差模電容），抑制傳導干擾；

     對高頻開關回路采用屏蔽設計（如金屬外殼接地），減少輻射干擾；

     高壓引線采用同軸電纜結構，降低放電產生的電磁噪聲。

   軟件層面優化：

     采用軟開關技術（如移相全橋拓撲），使開關器件在零電壓或零電流狀態下導通 / 關斷，減少開關動作產生的電磁干擾（EMI 降低 20-30dB）。

  3. 高功率場景的效率與散熱提升

   效率提升技術：

      選用寬禁帶半導體器件（如 SiC MOSFET、GaN HEMT），其開關速度比傳統 Si 器件快 10 倍以上，開關損耗降低 50%-70%，使電源效率突破 95%；

      優化諧振參數設計，通過仿真工具（如 PSpice、Simplorer）精確匹配電感、電容值，減少無功損耗。

  高效散熱方案：

     采用微通道液冷系統，通過冷卻液（如氟化液）直接與功率器件接觸，熱交換效率比風冷高 5-10 倍；

     開發集成式功率模塊（將開關器件、驅動電路、散熱片一體化設計），縮短熱傳導路徑，降低熱阻。

  4. 長壽命與可靠性的提升路徑

  器件與材料創新：

     選用長壽命器件： IGBT 模塊（壽命可達 5 萬小時以上）、耐電暈絕緣材料（如納米復合環氧樹脂）；

     高壓變壓器采用真空浸漬工藝，提高絕緣材料的耐老化性能，延長壽命至 8 萬小時以上。

  智能健康管理：

     引入狀態監測技術，通過傳感器實時監測功率器件溫度、變壓器絕緣電阻、介質損耗等參數，結合壽命預測模型（如 Arrhenius 模型）提前預警潛在故障，實現 “預測性維護”。例如：當檢測到 IGBT 結溫持續升高時，自動降低負載功率并發出維護提示。

四、總結與展望

     介質阻擋放電等離子體電源的特性決定了其在 DBD 技術應用中的核心地位，而面對動態負載、電磁兼容、高功率效率等挑戰，技術創新從未停歇。未來，隨著寬禁帶半導體、數字孿生、人工智能等技術的融入，DBD 電源將向 “高穩定性、高效率、長壽命、智能化” 方向發展，進一步拓展在碳中和（如碳捕集）、公共衛生（如大面積消毒）等領域的應用潛力，為等離子體技術的工業化普及提供堅實支撐。

產品展示

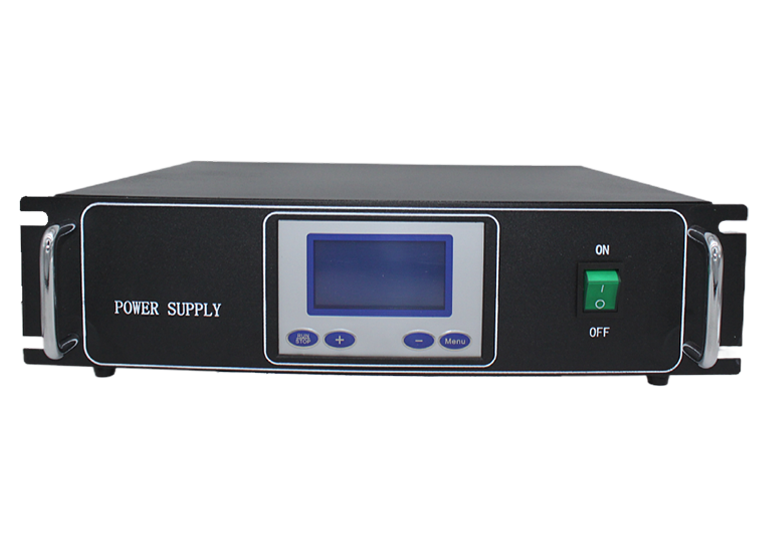

     SSC-DBD3050介質阻擋放電等離子體電源，使用了公司智能控制技術生產，具有負載匹配范圍寬，體積小，重量輕，效率高，結構簡單，操作容易但功能強大，穩定可靠，等優點。電路采用模塊化設計，調試維修方便。本電源的完善保護，使電源能夠工作于各種復雜的環境，中英文提示功能，使問題清晰準確。
