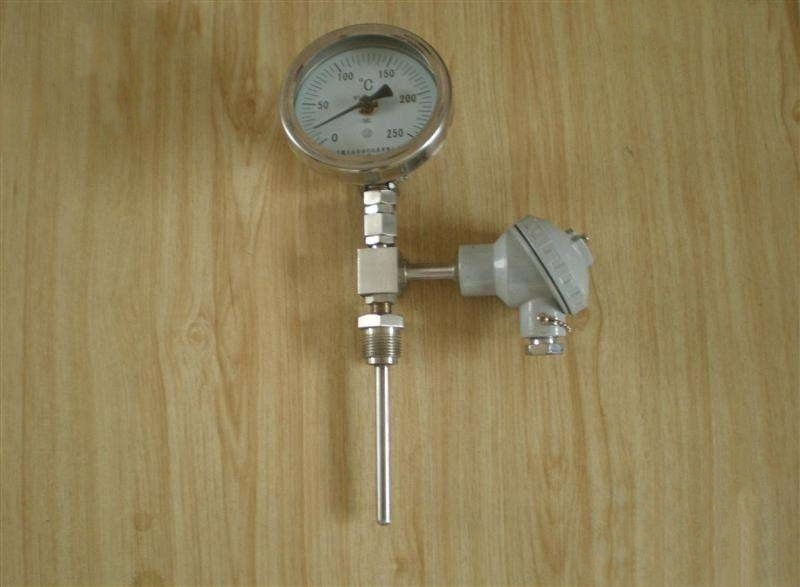

雙金屬溫度計作為工業過程控制中常用的現場溫度檢測儀表，其核心原理是利用兩種熱膨脹系數不同的金屬疊合而成的感溫元件，通過形變驅動指針指示溫度。其安裝方式直接影響測量精度與設備壽命，需根據介質特性、工藝條件及儀表結構綜合選擇。本文將從安裝前準備、典型安裝方式及關鍵注意事項三方面系統闡述。
一、安裝前準備：奠定精準測量基礎
1.選型匹配
根據被測介質溫度范圍（-50℃~600℃）選擇合適量程的雙金屬溫度計，避免量程過小導致超溫損壞或過大降低分辨率；
確認防護等級（如IP65防塵防水）與防爆等級（如Ex d IICT6）是否符合現場環境要求。
2.環境檢查
安裝位置應避開振動源、強磁場及腐蝕性氣體，減少外部干擾；
確保儀表安裝后指針可自由轉動，無遮擋物影響讀數。
3.工具準備
配備活口扳手、生料帶、密封墊片及校準工具（如標準溫度源），確保安裝過程密封性與準確性。
二、典型安裝方式：適配不同工藝場景
1.螺紋連接安裝
適用場景：管道、容器壁等可開孔的固定結構；
操作要點：在螺紋處纏繞3-5圈生料帶，順時針旋入至螺紋全部嚙合，避免交叉螺紋導致泄漏；
深度控制：插入深度需達到感溫元件長度（通常為50-150mm），確保測溫點位于介質流動區域。
2.法蘭連接安裝
適用場景：高壓、高溫或強腐蝕性介質；
操作要點：選用與設備法蘭匹配的規格（如DN50、PN16），均勻緊固螺栓至規定扭矩，防止法蘭變形；
3.密封處理：在法蘭墊片表面涂抹耐高溫密封膠，增強密封效果。
卡套式安裝
適用場景：小口徑管道或臨時測溫需求；
操作要點：調整卡套預緊力，確保感溫元件與管道內壁緊密接觸，減少熱阻。
三、關鍵注意事項：保障安全與長期穩定
1.垂直安裝優先：若條件允許，優先選擇垂直安裝以減少介質沉淀對測溫的影響；
2.避免死角：在管道中安裝時，感溫元件應位于流體轉向后10倍管徑以外的直管段；
3.定期校準：每6-12個月用標準溫度源校驗一次，記錄偏差值并及時調整；
4.防凍防凝：在低溫環境中，需對儀表尾部加裝保溫套或伴熱帶，防止內部凝露導致短路。
雙金屬溫度計的安裝需兼顧“精準性”與“安全性”，通過科學選型、規范操作及定期維護，可顯著提升其測量可靠性，為工業過程控制提供堅實數據支撐。
