MC5-IS beamex 本安型壓力校驗儀 MC5
| 參考價 | ￥ 44820 |
| 訂貨量 | ≥1 |
- 公司名稱 北京卓越方圓科技責任有限公司
- 品牌
- 型號 MC5-IS
- 產地 芬蘭
- 廠商性質 代理商
- 更新時間 2015/11/18 11:53:44
- 訪問次數 434
聯系我們時請說明是化工儀器網上看到的信息，謝謝!

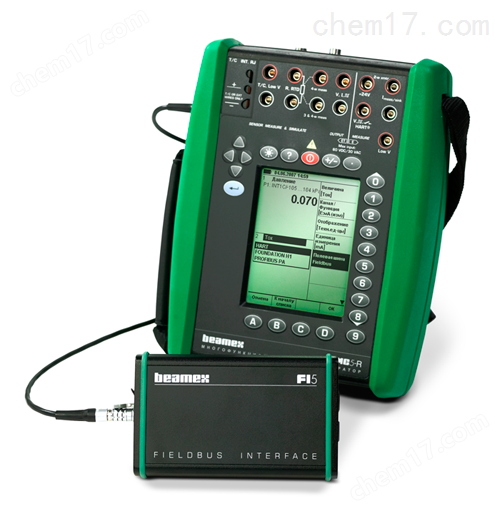

Beamex MC5-IS本質安全型多功能校驗儀
適用于環境
通過ATEX和 IECEx認證的MC5-IS專門設計使用在存在潛在爆炸的環境中，如海外鉆井平臺，石油精煉廠，可能存在易燃氣體的化學和石化工廠。MC5-IS是目前功能zui全的本質安全型校驗儀，可用于壓力、溫度、電信號和頻率信號的校準。MC5-IS采用模塊化設計，可以根據您自身的需求進行配置
安全及堅固的現場校驗儀
ATEX 和 IECEx 認證，IP65 防護等級的 MC5-IS 具有堅固的防沖擊保護外殼及薄膜鍵盤，適合惡劣環境使用。
準確度保證
MC5-IS 是高精度一體式校驗儀。校驗儀隨機附有可溯源經認證的校準證書。
支持與校準軟件通訊
配合校準軟件使用 MC5-IS，實現完善文檔化校準系統，自動生成校準證書。
*的功能涵蓋
沒有其他本質安全型校驗儀可以在功能涵蓋性上比 MC5-IS 做的更好。
特點
? 內部壓力模塊
? 外部壓力模塊
? RTD熱電阻測量/模擬
? 電阻測量/模擬
? TC熱電偶測量/模擬
? 電流測量/產生
? 電壓測量/產生
? 低電壓測量/產生
? 頻率測量/輸出
? 脈沖計數/輸出
? 開關檢測
? PRT傳感器定制功能
? 通訊軟件*
? HART通訊功能*
? 多通道數據記錄*
? Foundation現場總線H1和Profibus 總線技術PA通訊*
*可選件
可用性
? 多語言（包括中文）
? 大屏幕圖形顯示
? 基于菜單的用戶界面
文檔化功能
? 在校驗儀內存中自動保存校準結果
? 校準結果自動傳送到電腦，*融合到校準管理系統。
證書
? ATEX: Ex II 1 G Ex ia IIC T4 Ga (Ta = -20 ... +50°C)
? IECEx: Ex ia IIC T4 Ga (Ta = -20 ... +50°C)
選項
? Beamex CMX軟件通訊驅動
? 艾默生AMSTM通訊驅動
? 多通道數據記錄
? HART通訊
? Foundation Fieldbus H1通訊和Profibus PA通訊
標準附件
? 使用手冊
? 校準證書
? 可充電NiMH電池
? 電池充電器
? 測試導線
? 夾子
? RS232電纜
? 20bar T型壓力導管（如果MC5配置了INT100m 或INT20C壓力模塊）
? 手腕帶
? 產品安全手冊
? EC*性聲明
可選附件
? 外部壓力模塊
? 便攜包
? 備用可充電NiMH電池
? 熱電偶迷你插頭
? 裸線連接器
? 額外2MPa T型壓力軟管
? 40MPa T型壓力軟管
測量量
- 壓力
- 電信號
- 頻率
- 溫度
應用
- 壓力測量和校準
- 電信號測量和校準
- 頻率測量和校準
- 溫度測量和校準
- 本質安全校驗儀
適用于
行業
- 海上平臺
- 煉油廠，鉆井平臺及加工廠
- 天然氣管線和配送中心
- 石化廠和化工廠
適用客戶
- 工廠維護工程師和技術人員
- 需要在危險區域進行現場校準和檢測
- 尋求利用自動化文檔校驗儀和校驗軟件達到時間和成本節省的工廠
一般規格
MC5/MC5-IS的一般規格
顯示屏 | 96 x 72 mm (3.78” x 2.83”), 320 x 240 點陣, 帶背景光*1)的液晶顯示屏 |
重量 | 1.7 - 2.3 千克 (3.7 - 5.1 磅) |
尺寸 | 245 mm (9.6”) x 192 mm (7.5”) x 74 mm (2.9”) (長/寬/高) |
外殼保護等級 | IP65 (防塵防水) |
鍵盤 | 薄膜保護單鍵 |
電池型號 | MC5： 可充電鎳氫電池，4000 mAh， 7.2V 直流 MC5-IS：可充電鎳氫電池， 1200 mAh， 8.4V 直流 |
電池運行 | MC5：平均10小時； MC5-IS：平均5小時 |
充電電源 | 100～240 V 交流， 50-60 Hz |
操作溫度 | -10～50℃ (14～122℉) |
存放溫度 | -20～60℃ (-4～140℉) |
濕度 | 0 到 80 % R.H. 不凝結 |
采樣速度 | 每秒2.5次 |
保證 | MC5精度可保證3年；電池包可保證1年。如果MC5每年都經過貝美克斯校驗實驗室的校準，則該產品的保證期可延長至6年。 |
模塊的特征
| 特征 | INT 內部壓力模塊 | EXT 外部壓力模塊 | E 電測量模塊 | ET 電和溫度模塊 | RJ 熱電偶參考節點模塊 |
| 內部壓力模塊 | √ | ||||
| 外部壓力模塊 | √ | ||||
| 電流測量 | √ | ||||
| 電壓測量 | √ | ||||
| 低電壓測量 | √ | ||||
| 頻率測量 | √ | ||||
| 脈沖計數 | √ | ||||
| 開關敏感 | √ | ||||
| 內部24伏直流電源*1) | √ | ||||
| RTD測量/模擬 | √ | ||||
| 電阻測量/模擬 | √ | ||||
| TC測量/模擬 | √ | ||||
| 低電壓測量/產生 | √ | ||||
| 電壓產生 | √ | ||||
| 電流產生*2) | √ | ||||
| 頻率產生 | √ | ||||
| 脈沖產生 | √ | ||||
| 內部參考節點補償 | √ |
*1) MC5-IS 不具有該性能; *2) MC5-IS 不能產生 (需要外部供應)。
壓力測量
MC5和MC5-IS的內部和外部壓力模塊
內部模塊1） | 外部模塊 | 量程2） | 分辨率 | 精度3）(±) | 一年不確定度(±)4） |
INT B INT B-IS | EXT B EXT B-IS | 80 to 120 kPa a 800 to 1200 mbara | 0.01 0.1 | 0.03 kPa 0.3 mbar | 0.05 kPa 0.5 mbar |
INT10mD INT10mD-IS | EXT10mD EXT10mD-IS | ±1 kPa diff ±10 mbar diff | 0.0001 0.001 | 0.05 % Span | 0.05%Span+0.1%RDG |
INT100m INT100m-IS | EXT100m EXT100m-IS | 0 to 10 kPa 0 to 100 mbar | 0.0001 0.001 | 0.015%FS+0.0125%RDG | 0.025%FS+0.025%RDG |
INT400mC INT400mC-IS | EXT400mC EXT400mC-IS | ±40 kPa ±400 mbar | 0.001 0.01 | 0.01%FS+0.0125%RDG | 0.02%FS+0.025%RDG |
INT1C INT1C-IS | EXT1C EXT1C-IS | ±100 kPa ±1 bar | 0.001 0.00001 | 0.007%FS+0.0125%RDG | 0.015%FS+0.025%RDG |
INT2C INT2C-IS | EXT2C EXT2C-IS | -100 to 200 kPa -1 to 2 bar | 0.001 0.00001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT6C INT6C-IS | EXT6C EXT6C-IS | -100 to 600 kPa -1 to 6 bar | 0.01 0.0001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT20C INT20C-IS | EXT20C EXT20C-IS | -100 to 2000 kPa -1 to 20 bar | 0.01 0.0001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT60 INT60-IS | EXT60 EXT60-IS | 0 to 6000 kPa 0 to 60 bar | 0.1 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
INT100 INT100-IS | EXT100 EXT100-IS | 0 to 10 MPa 0 to 100 bar | 0.0001 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
INT160 INT160-IS | EXT160 EXT160-IS | 0 to 16 MPa 0 to 160 bar | 0.0001 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
| - | EXT250 EXT250-IS | 0 to 25 MPa 0 to 250 bar | 0.001 0.01 | 0.007%FS+0.0125%RDG | 0.015%FS+0.025%RDG |
| - | EXT600 EXT600-IS | 0 to 60 MPa 0 to 600 bar | 0.001 0.01 | 0.007%FS+0.01%RDG | 0.015%FS+0.025%RDG |
| - | EXT1000 EXT1000-IS | 0 to 100 MPa 0 to 1000 bar | 0.001 0.01 | 0.007%FS+0.01%RDG | 0.015%FS+0.025%RDG |
溫度效應：
在15～35℃（59~95℉）范圍以外，溫度系數為±0.001%讀數/℃。
在15～35℃（59~95℉）以外，INT10Md/INT10mD-IS/EXT10mD/EXT10mD-IS小于±0.002%，F(xiàn)S/℃。
1) MC5/MC5-IS校驗儀內可安裝3個內部壓力模塊。
2) 如果大氣壓力模塊已經安裝，那么每個內部/外部壓力模塊的量程也可以用壓力來顯示。
3) “精度”包括滯后性、非線性、可重復性以及涉及到的標準的不確定度等指標的影響。
4) “一年不確定度”包括滯后性，非線性、可重復性以及一年范圍內的典型的*穩定性（K＝2）。
所有的外部壓力模塊（EXT）都與貝美克斯的MC2和MC5P校驗儀相兼容。
在下列壓力模塊： INT20C, EXT20C, INT60, EXT60, INT100, EXT100, INT160, EXT160 和EXT250 中，zui大過壓為兩倍的量程。
EXT600的zui大過壓為900 bar，EXT1000的zui大過壓為1000bar。
HART?是HART通信基金會的注冊商標。
MC5和MC5-IS的電信號模塊
模塊 | 功能 | 量程 | 分辨率 | 一年不確定度(±)（1） |
MC5 | mV 測量(2 | ±1000 mV | 0.001 - 0.01 mV | 0.02 % RDG + 5 μV |
MC5-IS | mV 測量(2 | ±250 mV | 0.001 mV | 0.02 % RDG + 5 μV |
MC5 | V 測量(3 | ±50V | 0.00001 - 0.001 V | 0.02 % RDG + 0.25 mV |
MC5-IS | V 測量(3 | ±30V | 0.00001 - 0.001 V | 0.02 % RDG + 0.25 mV |
MC5 & MC5-IS | mA 測量(4 | ±100 mA | 0.0001 - 0.001 mA | 0.02 % RDG + 1.5 μA |
MC5 & MC5-IS | Hz 測量(5 | 0.0028 to 50000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG |
MC5 & MC5-IS | 脈沖計數(5 | 0 to 9 999 999 pulses | 1 pulse | N/A |
MC5 | mA 產生(6 | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1.5 μA |
MC5-IS | mA Sink | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1.5 μA |
溫度效應：在15～35℃ (59～95℉)范圍以外，溫度系數小于 ±0.001% 讀數 / ℃。
1）不確定度包括前面提到的標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的*穩定性（K＝2）。
2）偏置電流小于10nA。
3）阻抗大于1mΩ。
4）阻抗小于7.5Ω。
5）MC5的阻抗大于1 mΩ。頻率測量的zui小振幅為0.5Vpp(頻率小于5kHz時)，1Vpp（5到50kHz時）。脈沖計數zui小振幅為0.5 Vpp（脈沖長度大于100微秒時），1 Vpp（脈沖長度大于10微秒小于100微秒時）。觸發電平為-1～15V。
5）MC5-IS的電阻大于1 mΩ。頻率測量的zui小振幅為1Vpp(頻率小于10 kHz時)，3Vpp（10到50kHz時）。脈沖計數zui小振幅為1 Vpp（脈沖長度大于50微秒時），3 Vpp（脈沖長度大于10微秒小于50微秒時）。觸發電平為-1～15V。
6）zui大負荷電阻為800Ω。
MC5和MC5-IS的RTD測量和模擬
功能 | 量程 | 量程 | 一年測量不確定度1）（±） | 一年模擬不確定度1）（±） |
PT | -200 to 850℃ | -200 to 0℃ | 0.06℃ | 0.1℃ |
0 to 850℃ | 0.025% RDG + 0.06℃ | 0.025% RDG + 0.1℃ |
1) 不確定度包括前面提到的標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的*穩定性（K＝2）。
標準配置的RTD
| Pt50 (385) | Pt400 (385) | Pt100 (3923) | Pt100 (3926) | Cu10 (427) |
| Pt100 (385) | Pt500 (385) | Pt100 (391) | Ni100 (618) | |
| Pt200 (385) | Pt1000 (385) | Pt100 (375) | Ni120 (672) |
為改善PRT（鉑RTD）傳感器的不確定度，MC5/MC5-IS允許您用Callendar van Dusen 修正系數定制PRT傳感器。易于使用的貝美克斯PRT工具/個人電腦軟件可以用來創建該傳感器并發送到MC5。MC5可以同時儲存100個定制的PRT傳感器。
這種功能也可以用來在MC5中創建新的、不支持PRT的傳感器。用這種定制的傳感器可以進行測量和模擬。
MC5 電和溫度模塊(ET)
功能 | 量程 | 分辨率 | 一年不確定度（±）1) |
| mV 產生(2 | ±500 mV | 0.001 - 0.01 mV | 0.02 % RDG + 4 μV |
| V 產生(3 | ±12 V | 0.00001 - 0.0001 V | 0.02 % RDG + 0.1 mV |
| mA 產生(4 | ±25 mA | 0.0001 mA | 0.02 % RDG + 1 μA |
| 頻率產生(5 | 0.00028 to 50 000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG |
| 脈沖產生(6 | 0 to 9 999 999 pulses | 1 pulse | N/A |
| 電阻模擬(7 | 1 to 4000W | 0.01 - 0.1W | 0.04 % RDG or 30 mW |
| 電阻測量(9 | 0 to 4000W | 0.001 - 0.1W | 0.02 % RDG + 3.5 mW(8 |
| mV 測量(10 | ±500 mV | 0.001 - 0.01 mV | 0.02 % RDG + 4 μV |
溫度效應：在15～35℃ (59～95℉)范圍以外，溫度系數小于±0.001%讀數/℃。
1) 不確定度包括前面提到的標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的*穩定性（K＝2）。
MC5-IS 電和溫度模塊(ET)
功能 | 量程 | 分辨率 | 一年不確定度（±）1) | ||
| mV 產生(2 | ±250 mV | 0.001 mV | 0.02 % RDG + 4 μV | ||
| V 產生(3 | -2.5 to 10 V | 0.00001 - 0.0001 V | 0.02 % RDG + 0.1 mV | ||
| mA sink | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1 μA | ||
| 頻率產生(4 | 0.00028 to 50 000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG | ||
| 脈沖產生(5 | 0 to 9 999 999 pulses | 1 pulse | N/A | ||
| 電阻模擬(6 | 1 to 4000W | 0.01 - 0.1W | 0.04 % RDG or 30 mW(7 | ||
| 電阻測量(8 | 0 to 4000W | 0.001 - 0.1W | 0.02 % RDG + 3.5 mW | ||
| mV 測量(9 | ±250 mV | 0.001 mV | 0.02 % RDG + 4 μV | ||
溫度效應：在15～35℃ (59～95℉)范圍以外，溫度系數小于±0.001%讀數/℃。
1)不確定度包括前面提到的標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的*穩定性（K＝2）。
2)負載影響小于5μV/mA。zui大輸出電流為1mA。
3)負載影響小于100μV/mA。zui大輸出電流為1mA（0～10伏時）。
MC5和MC5-IS的熱電偶測量和模擬
型號 | 量程℃ | 量程℃ | 一年不確定度1)（±） |
| B(2 | 0 ~ 1820 | 0 ~ 200 200 ~ 500 500 ~ 800 800 ~ 1820 | (3 2.0 ℃ 0.8 ℃ 0.6 ℃ |
| R(2 | -50 ~ 1768 | -50 ~ 0 0 ~ 150 150 ~ 1400 1400 ~ 1768 | 1.0 ℃ 0.7 ℃ 0.5 ℃ 0.6 ℃ |
| S(2 | -50 ~ 1768 | -50 ~ 0 0 ~ 50 50 ~ 1500 1500 ~ 1768 | 1.0 ℃ 0.7 ℃ 0.6 ℃ 0.7 ℃ |
| E(2 | -270 ~ 1000 | -270 ~ -200 -200 ~ 0 0 ~ 600 600 ~ 1000 | (3 0.08 % RDG + 0.07℃ 0.015 % RDG + 0.07℃ 0.026 % RDG |
| J(2 | -210 ~ 1200 | -210 ~ -200 -200 ~ 0 0 ~ 1200 | (3 0.07 % RDG + 0.08℃ 0.02 % RDG + 0.08℃ |
| K(2 | -270 ~ 1372 | -270 ~ -200 -200 ~ 0 0 ~ 1000 1000 ~ 1372 | (3 0.1 % RDG + 0.1 ℃ 0.02 % RDG + 0.1 ℃ 0.03 % RDG |
| N(2 | -270 ~ 1300 | -270 ~ -200 -200 ~ -100 -100 ~ 0 0 ~ 750 750 ~ 1300 | (3 0.2 % RDG 0.05 % RDG + 0.15℃ 0.01 % RDG + 0.15℃ 0.03 % RDG |
| T(2 | -270 ~ 400 | -270 ~ -250 -250 ~ -200 -200 ~ 0 0 ~ 400 | (3 0.7 ℃ 0.1 % RDG + 0.1℃ 0.01 % RDG + 0.1℃ |
| U(4 | -200 ~ 600 | -200 ~ 0 0 ~ 600 | 0.1 % RDG + 0.15℃ 0.01 % RDG + 0.15℃ |
| L(4 | -200 ~ 900 | -200 ~ 0 0 ~ 900 | 0.07 % RDG + 0.13℃ 0.02 % RDG + 0.13℃ |
| C(5 | 0 ~ 2315 | 0 ~ 900 900 ~ 2000 2000 ~ 2315 | 0.4 ℃ 0.045 % RDG 1.2 ℃ |
| G(6 | 0 ~ 2315 | 0 ~ 70 70 ~ 200 200 ~ 1600 1600 ~ 2000 2000 ~ 2315 | (3 1.0 ℃ 0.5 ℃ 0.7℃ 1.0 ℃ |
| D(5 | 0 ~ 2315 | 0 ~ 1000 1000 ~ 2000 2000 ~ 2315 | 0.4 ℃ 0.04 % RDG 1.2 ℃ |
參考節點模塊（RJ）
| 量程 | 一年不確定度（±）1) |
| -10 ~ 50 ℃ | 0.1 ℃ |
1）不確定度包括標準的不確定度、滯后性、非線性、可重復性以及一年內典型的*穩定性（K＝2）。
