原廠采購海德漢ERN編碼器ERN1381.020-2048

原廠采購海德漢ERN編碼器ERN1381.020-2048

光柵尺    LC185/ML440mm    689697-04
電纜    360645-03    360645-03
編碼器    ECN113 2048 03S17-58    810800-24
編碼器    ERN1387 2048 62S14-71 K    232715-03
編碼器    ECN113 2048 03S17-58    810800-24
光柵尺    LC183 ML1140mm    ID 557679-11
編碼器    ROD436 2048 24-26    376837-02
過濾器    894602-01DA400    894602-01DA400
編碼器    ECN113 2048 03S17-58    810800-24
光柵尺    LF183-ML340mm    348225-29
電纜    310125-03    310125-03
光柵尺    LS477-ML70mm    605379-01
光柵尺    LC483-ML720mm    Id.Nr.557649-14
線纜    607720-N2    607720-N2
編碼器    ERN1381 2048 62S14-70    727222-56
光柵尺    LC483/ML1340mm    557648-21
編碼器    ROD436 2048 68S12-03    376837-6X,ROD4362048
電纜    533631-03    533631-03
光柵尺    LC483 ML470MM    ID:557649-09
線纜    607720-01    607720-01

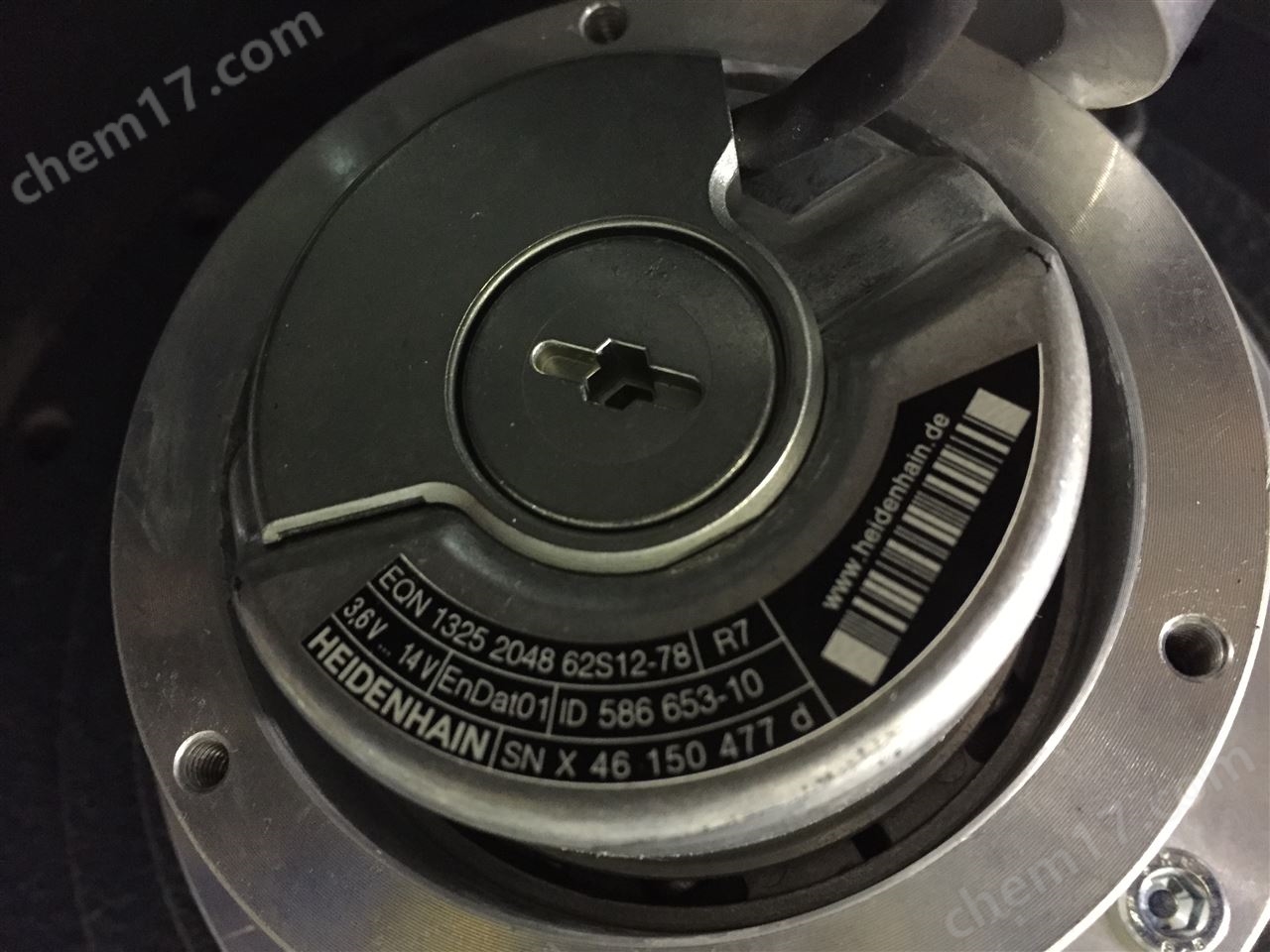

有內置軸承的旋轉編碼器

海德漢的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制。空心軸可以直接滑入并固定在被測軸上。

海德漢的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。

旋轉編碼器，帶內置軸承，采用定子聯軸器安裝

系列

應用

ExN 1000

 旋轉編碼器

微型
軸徑6 mm盲孔軸
外殼外徑： 36.5 mm
ExN 400

 旋轉編碼器

小型
行業標準尺寸和輸出信號
外殼外徑： 58 mm
ExN 100

 旋轉編碼器

用于大直徑軸
空心軸： 20 mm，25 mm，38 mm，50 mm內徑D
外殼外徑： 87 mm
ExN 1100

 伺服驅動編碼器

內置在馬達中
微型
軸徑6 mm盲孔軸
外殼外徑： 36.5 mm
ExN 1300

 伺服驅動編碼器

內置在馬達中
58 mm外殼外徑
定子聯軸器適用于65 mm內徑的定位孔
1:10錐度，有效直徑9.25 mm，用于超高剛性連接

帶內置軸承、采用分離聯軸器的旋轉編碼器

ROC/ROQ/ROD 400

 旋轉編碼器

行業標準尺寸和輸出信號
采用同步法蘭或夾緊法蘭安裝
軸徑6 mm，同步法蘭，10 mm夾緊法蘭
ROD 1000

 旋轉編碼器

微型
采用同步法蘭安裝
軸徑4 mm
外殼外徑： 36.5 mm

模塊式磁柵編碼器

堅固耐用的ERM模塊式磁柵編碼器特別適用于生產型機床。 它的內徑大，讀數頭尺寸小和結構緊湊使它成為以下應用的理想選擇：

車床C軸，
回轉和擺動軸（例如直接驅動系統的速度測量或用在齒輪傳動中），和
銑床主軸或輔助軸的定向。
選型指南

應用    系統要求    接口    型號
車床C軸

多種空心軸直徑
對污染不敏感
安裝簡單    1 VSS, TTL
1 VSS
EnDat 2.2    ERM 2200
ERM 2410
回轉和擺動工作臺    中等精度到高精度
大直徑空心軸
對污染不敏感    1 VSS    ERM 2200
銑床的主軸    高軸速
安裝空間小    1 VSS    ERM 2400
ERM 2900
車床C軸

多年來，ERM已成為車床C軸的優選編碼器。 它不僅抗污染性能好，而且內徑大的特點使其在棒料加工中的限制少。
由于結構特點，ERM磁柵通常安裝在直徑大于工件的圓周處。 因此編碼器的位置誤差影響工件精度相對較小。

回轉和擺動工作臺

回轉工作臺和擺動軸的位置和速度控制需要編碼器輸出高質量信號。 光學測量基準的編碼器，例如RCN系列，能理想地滿足這類應用要求。 對中等精度要求，也可選用模塊式磁柵編碼器。 由于ERM 2200編碼器的信號周期200 µm比較小，其突出特點是單信號周期內位置誤差特別小，因此能實現比較穩定的軸速。 此外，模塊式編碼器的典型優點，例如抗污染性能和較大內徑，比較適合這類應用。

銑床的主軸

主軸是銑床的重要部件并對銑床性能有重大影響。 主軸性能由其結構，驅動和軸承系統決定，但編碼器也對主軸性能有決定性影響。 編碼器必須支持高轉速且必須具有足夠剛性。 對40 000 rpm以上的轉速，ERM 2900完*支持。 此外還滿足尺寸緊湊要求。
如果一臺機床進行銑車復合加工，對主軸精度的要求更高。 如果工件復雜，部分加工運動必須通過多個進給軸和主軸定位的復合運動才能實現。 例如加工螺紋時，單點*需要有確定的角度方向。 這時，需要用400 µm信號周期的ERM 2400編碼器。 其精度更高，例如75.44 mm的外徑線數達600線。 這遠遠大于可比尺寸的齒數。
