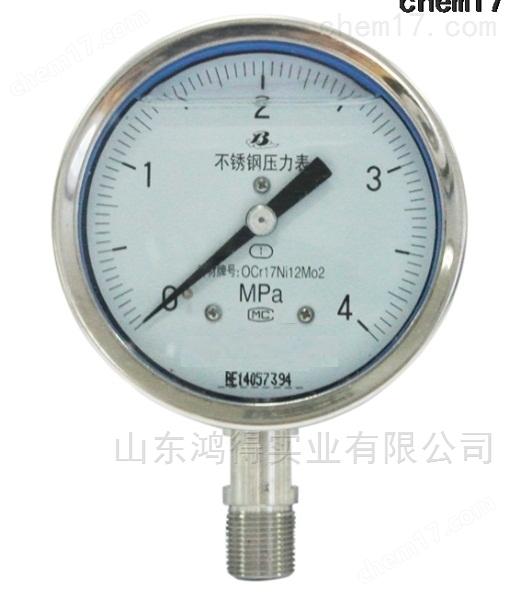

Y-100B-FZ不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動結構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效的保護內部機件免受環境和污垢侵入。對于在外殼內充液（一般為硅油或者甘油）的儀表，能夠抗工作環境振動較劇和較少介質壓力的脈動影響。

Y-100B-FZ不銹鋼壓力表主要技術指標:

1。精度等級 :±1.0%;±1.6% ;±2.5%。

2。表殼直徑:60mm;100mm ;150mm ;200mm。

3。表殼材質:304不銹鋼 ，316不銹鋼。

4。表殼形式:安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質:304; 316，彈性元件與接頭體氬弧焊接 。

6。機芯材質: 304不銹鋼，316不銹鋼。

7。接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。

8。測量范圍:-0.1~0 MPa或,0.1~160 MPa 9。指針: 普通

10。表玻璃: 有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%(可選擇硅油、氟油或其它類別)

12。使用環境溫度: 1)-25~70℃(外殼內充液) 2)-40~70℃(外殼內不充液)

13.。溫度影響: 不大于0.4%/10℃(使用溫度偏離20±5℃)

14?？构ぷ鳝h境振動: V·H·4級(外殼內充液) V·H·3級(外殼內不充液) Y-100B-FZ不銹鋼壓力表型號表示 Y - 規格 內容 壓力表 儀表公稱直及安裝形式 60、100、150分別表示直徑為60、100、150mm 的徑向直接安裝式 63、103、153分別表示直徑為63、103、153 mm 的軸向嵌裝式（其中63型另有軸向直接安裝式） B 不銹鋼 - F 耐蝕 FZ 耐蝕抗振 功能 Y - □ B - □ Y-100B-FZ不銹鋼壓力表
