EM5040DT 知用CYBERTEKE 人工電源網絡
| 參考價 | ￥ 130000 |
| 訂貨量 | ≥1 |
- 公司名稱 深圳市宇捷弘業科技有限公司
- 品牌 其他品牌
- 型號 EM5040DT
- 產地 深圳
- 廠商性質 代理商
- 更新時間 2020/2/26 20:41:38
- 訪問次數 229
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 電子/電池 |
|---|
一、知用CYBERTEKE 人工電源網絡 EM5040DT概述
EM5040DT人工電源網絡是一款（50uH+5Ω）||50Ω V型3相LISN（LineImpedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2:2006標準要求，適用于單相設備傳導騷擾電壓測量。標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備。
二、知用CYBERTEKE 人工電源網絡 EM5040DT電氣規格
三、基本原理
四、EM5040DT產品介紹

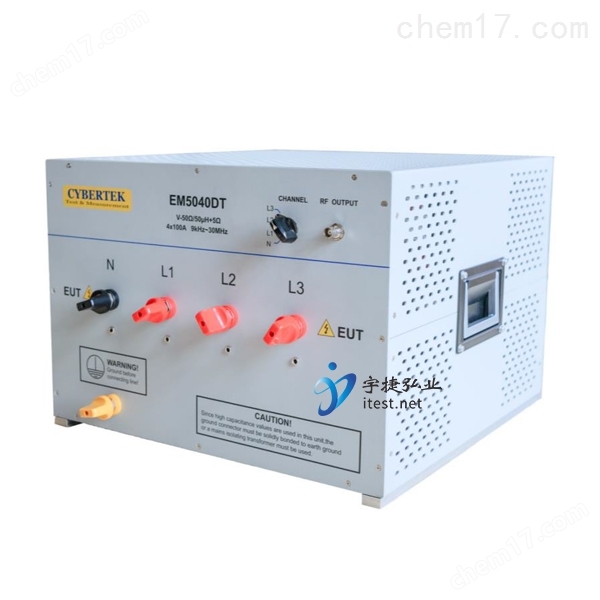

4.1 EM5040DT前面板說明
1（N 相射頻輸出檔）：表示當前 RF OUTPUT 輸出為 N 相的騷擾信號。
2（L1 相射頻輸出檔）：表示當前 RF OUTPUT 輸出為 L1 相的騷擾信號。
3（L2 相射頻輸出檔）：表示當前 RF OUTPUT 輸出為 L2 相的騷擾信號。
4（L3 相射頻輸出檔）：表示當前 RF OUTPUT 輸出為 L3 相的騷擾信號。
5 (轉換開關)：分別將 N、L1、L2、L3 輸出信號切換到 RF OUTPUT 端口。
6（RF OUTPUT 射頻輸出接口）： 標準的 BNC 射頻母座。本機內部不帶限幅器，為保護接收機建議客戶使用時配限幅器 EM5010A。
7（被測設備（EUT））供電接口：L3 相被測設備電源接口，該螺栓尺寸為 10mm。
8（被測設備（EUT））供電接口：L2 相被測設備電源接口，該螺栓尺寸為 10mm。
9（被測設備（EUT））供電接口：L1 相被測設備電源接口，該螺栓尺寸為 10mm。
10（被測設備（EUT））供電接口：N 相被測設備電源接口，該螺栓尺寸為 10mm。
11（接地端子）：該螺栓尺寸為 10mm，供接地保地。
12（參考地（Reference Ground）接口）：4mm 插孔，用于本設備的計量校準。
4.2 EM5040DT后面板說明
1（電源輸入端）：L3 相電源輸入口，該螺栓尺寸為 10mm，電源供應輸入口。
2（電源輸入端）：L2 相電源輸入口，該螺栓尺寸為 10mm，電源供應輸入口。
3（電源輸入端）：L1 相電源輸入口，該螺栓尺寸為 10mm，電源供應輸入口。
4（電源輸入端）：N 相電源輸入口，該螺栓尺寸為 10mm，電源供應輸入口。
5（接地端）：該端子尺寸為 10mm 蝶形螺栓，提供接地保護。
6（PE 接地端）：該端子尺寸為 10mm 蝶形螺栓，該端子串有一電感接到外殼，使用該端子可以減少外部地線干擾串入測量地。
五、EM5040DT傳導測試平臺搭建
六、裝箱清單
