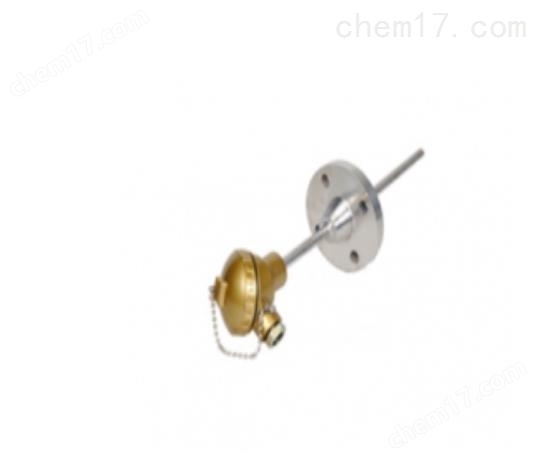

WRNK-182鎧裝熱電偶生產廠家
工作原理
上海自動化儀表三廠鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
主要技術指標
測溫范圍和準確度
類 別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | zui高使用溫度℃ | 允許偏差△t | |
測量范圍℃ | 允差值 | ||||||
鎳鉻－鎳硅 | WRNK | K | ≥Φ3 | 800 | 1000 | 0～1000 | ±2.5℃或±0.75%t |
注：1）t為被測溫度的值。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S | 接殼式 | 絕緣式 |
套管直徑（min） | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。
套管直徑mm | 試驗電壓V-D.C | 絕緣電阻MΩ.m |
0.5～1.5 | 50±5 | ≥1000 |
＞1.5 | 500±50 | ≥1000
|
WRNK-182鎧裝熱電偶生產廠家
B型固定法蘭盤，是平焊鋼法蘭（JB81—94）相當于化工部（HG5010—58，HG5019—58）采用光滑密封面，公稱壓力Pg=25kgf/ cm2適用于一般要求的。
C型固定法蘭盤，也是平焊鋼法蘭（JB81—94）相當于化工部標 準（HG5010—58，HG5019—58）采用凹凸密封面，公稱壓力Pg=25kgf/ cm2適用于有毒有害介質，具有較強的防泄漏性能。
D型固定法蘭盤，是對焊鋼法蘭（JB82—94）相當于化工部（HG5016—58）采用凹凸密封面，公稱壓力Pg=100kgf/cm 2具有的密封性，適用于對密封和耐壓都有一定要求的。
產品介紹：
本系列產品包括統設型熱電偶、利用引進美國Rosemount公司技術生產鉑電阻、用于高溫高壓的熱套式熱電偶和用于合成塔、油罐的多對、多點式熱電偶等。
□型號表示
W | 規格 | 內容 | |||||||||
| R |
| 熱電偶 | ||||||||
Z |
| 熱電阻 | |||||||||
| N |
| 鎳鉻-鎳硅 | ||||||||
E |
| 鎳鉻-康銅 | |||||||||
C |
| 銅-康銅 | |||||||||
P |
| 鉑電阻 | |||||||||
C |
| 銅電阻 | |||||||||
| 2 |
| 雙支式 | ||||||||
| K |
| 鎧裝式 | ||||||||
M |
| 表面式 | |||||||||
R |
| 熱套式 | |||||||||
T |
| 電站用 | |||||||||
N |
| 耐磨式 | |||||||||
| 2 |
| 雙支式 | ||||||||
| - | 0 |
| 熱套式 | |||||||
| 1 |
| 無固定裝置 | ||||||||
2 |
| 固定螺紋或卡套螺紋 | |||||||||
3 |
| 活動法蘭 | |||||||||
4 |
| 固定法蘭或固定卡套法蘭 | |||||||||
5 |
| 活動卡套法蘭 | |||||||||
6 |
| 錐形保護管固定螺紋 | |||||||||
| 3 |
| 防水式接線盒 | ||||||||
6 |
| 插頭式接線盒端子 | |||||||||
| 0 |
| φ16保護管 | ||||||||
1 |
| φ12保護管或深盲孔型 | |||||||||
3 |
| φ3鎧裝鉑電阻 | |||||||||
4 |
| φ4鎧裝鉑電阻 | |||||||||
5 |
| φ5鎧裝鉑電阻 | |||||||||
6 |
| φ6鎧裝鉑電阻 | |||||||||
| S | 用引進技術元件 | |||||||||
2 | φ12/φ8保護管 | ||||||||||
F | 耐腐型 | ||||||||||
A | 特殊規格 | ||||||||||
|
| ||||||||||
W | □ | □ | □ | □ | □ | - | □ | □ | □ | □ | |
工作原理熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡，經放大后轉換成為4-20mA電給工作儀表，工作儀表便顯示所對應的溫度值。
特點二線制輸出4-20mA，抗能力強；節省補償導線及安裝溫度變送器費用；可靠，使用壽命長；冷端溫度自動補償，非線性校正電路。
帶補償導線式
防濺式
防水式
手柄式
小接線盒式
