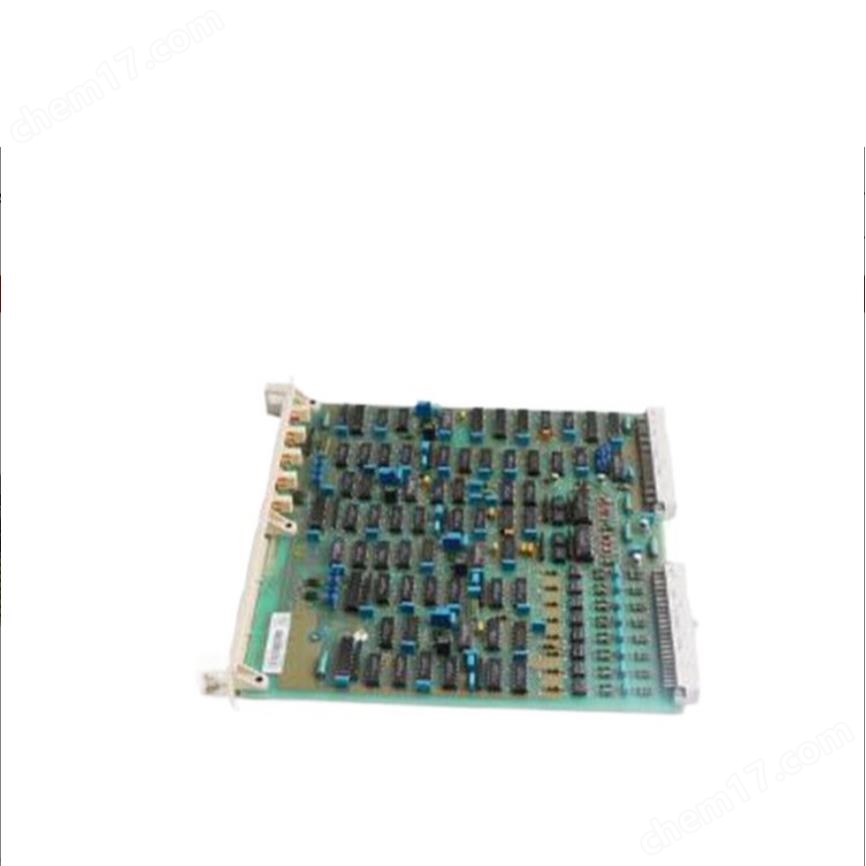

ABB脈沖計數控制板

DSDP140A

ABB脈沖計數控制板

在制造工業中存在大量的開關量為主的開環的順序控制，它按照邏輯條件進行順序動作和按照時序動作;另外還有與順序、時序無關的按照邏輯關系進行連鎖保護動作的控制;以及大量的開關量、脈沖量、計時、計數器、模擬量的越限報警等狀態量為主的—離散量的數據采集監視。由于這些控制和監視的要求，使PLC發展成了取代繼電器線路和進行順序控制為主的產品。PLC廠家在原來CPU模板上提逐漸增加了各種通訊接口，現場總線技術及以太網技術也同步發展，使PLC的應用范圍越來越廣泛。 PLC具有穩定可靠、價格便宜、功能齊全、應用靈活方便、操作維護方便的優點，這是它能持久的占有市場的根本原因。 [5]

PLC控制器本身的硬件采用積木式結構，有母板，數字I/O模板，模擬I/O模板，還有特殊的定位模板，條形碼識別模板等模塊，用戶可以根據需要采用在母板上擴展或者利用總線技術配備遠程I/O從站的方法來得到想要的I/O數量。 [5]

PLC在實現各種數量的I/O控制的同時，還具備輸出模擬電壓和數字脈沖的能力，使得它可以控制各種能接收這些信號的伺服電機，步進電機，變頻電機等，加上觸摸屏的人機界面支持，PLC可以滿足用戶在過程控制中任何層次上的需求。

②PLC的工作過程是循環掃描的過程，循環掃描時間的長短取決于指令執行速度、用戶程序的長度等因素。 [5]

③輸出對輸入的影響有滯后現象。PLC采用集中采樣、集中輸出的工作方式，當采樣階段結束后，輸入狀態的變化將要等到下一個采樣周期才能被接收，因此這個滯后時間的長短又主要取決于循環周期的長短。此外，影響滯后時間的因素還有輸入濾波時間、輸出電路的滯后時間等。 [5]

④輸出映像寄存器的內容取決于用戶程序掃描執行的結果。 [5]

⑤輸出鎖存器的內容由上一次輸出刷新期間輸出映像寄存器中的數據決定。 [5]

⑥PLC當前實際的輸出狀態由輸出鎖存器的內容決定

電源

電源用于將交流電轉換成PLC內部所需的直流電，大部分PLC采用開關式穩壓電源供電。 [6]

中央處理單元

中央處理器(CPU)是PLC的控制中樞，也是PLC的核心部件，其性能決定了PLC的性能。 [6]

中央處理器由控制器、運算器和寄存器組成，這些電路都集中在一塊芯片上，通過地址總線、控制總線與存儲器的輸入/輸出接口電路相連。中央處理器的作用是處理和運行用戶程序，進行邏輯和數學運算，控制整個系統使之協調

當可編程邏輯控制器投入運行后，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，可編程邏輯控制器的CPU以一定的掃描速度重復執行上述三個階段。 [5]

在輸入采樣階段，可編程邏輯控制器以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應的單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入
