鋼帶光柵尺
具體成交價以合同協議為準
- 公司名稱 蘇州德美達精密儀器儀表有限公司
- 品牌 MITUTOYO/日本三豐
- 型號
- 產地 日本
- 廠商性質 代理商
- 更新時間 2025/8/5 13:27:36
- 訪問次數 379
聯系方式：詹署梅13962107506 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
銷售:儀器儀表設備及附件、五金工具、量具、量儀、電腦耗材及電子元配件。儀器儀表設備調試安裝維修及保養、光柵傳感器、儀器儀表技術研發、技術服務、技術轉讓;自營和代理各類商品及技術的進出口業務(國家限定企業經營或禁止進出口的商品及技術除外)(依法須經批準的項目，經相關部門批準后方可開展經營活動)
| 產地類別 | 進口 | 應用領域 | 能源,電子/電池,汽車及零部件,電氣,綜合 |
|---|

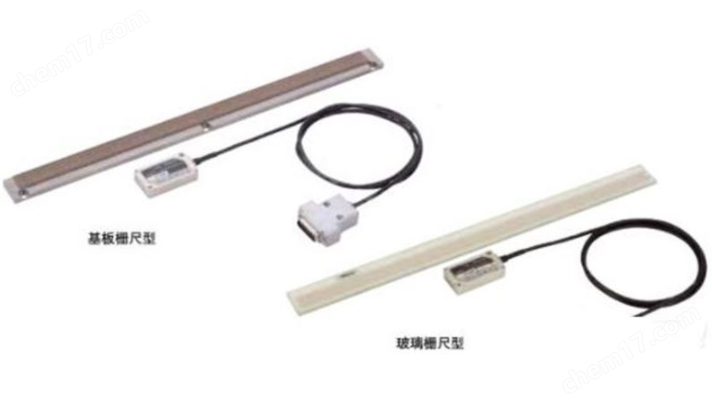

鋼帶光柵尺（也被稱為線性編碼器或光柵尺）是一種高精度的位置檢測裝置，廣泛應用于各種需要精確測量直線位移的工業領域。這種設備的核心技術在于它能夠將機械位移轉換為電信號輸出，進而實現對運動部件位置的精確定位與控制。下面將從原理、構造、應用以及優勢幾個方面來詳細分析。
1.原理
鋼帶光柵尺的工作原理基于莫爾條紋效應。它由兩個主要部分組成：一個是固定不動的讀數頭（讀頭），另一個是帶有刻度線的尺身（即光柵尺）。尺身上刻有等間距的刻線（光柵線），當光線通過這些刻線時，會在接收器上形成一系列明暗交替的光帶，即莫爾條紋。讀數頭內裝有光源、光學系統和光電元件。當光柵尺移動時，讀數頭檢測到的莫爾條紋也隨之變化，通過光電轉換，可以將這些變化轉換成電信號，再經過電子電路處理，最終輸出數字信號或者模擬電壓信號，從而實現了位移量的檢測。
2.構造
尺身：通常是由不銹鋼制成的長條形尺子，上面刻有精密的光柵線，其材料和加工精度直接影響到了整個系統的測量精度。
讀數頭：包括光源、透鏡、光柵板（指示光柵）、光電探測器等組件。光源發出的光透過透鏡聚焦后照射在指示光柵上，然后通過光柵板上的光柵線與尺身上的光柵線相互作用產生莫爾條紋，光電探測器則負責將接收到的光強變化轉化為電信號。
電子處理單元：用于處理來自光電探測器的信號，并將其轉換為便于控制系統使用的數據格式。
3.應用
因其高精度、高可靠性及長壽命等特點，在機床、機器人、半導體制造、精密測量等領域有著廣泛的應用。例如，在數控機床中，它可以用來實時監控刀具相對于工件的位置，從而確保加工精度；在自動化裝配線上，本產品幫助實現零件的精確定位；在科學研究中，則用于高精度的實驗測量。
4.優勢
高精度：由于采用了精密的光柵技術和優良的電子處理手段，本產品能夠提供非常高的分辨率和重復性。
非接觸式測量：讀數頭與尺身之間沒有直接接觸，減少了磨損，延長了使用壽命。
抗干擾能力強：相比其他形式的位置傳感器，如磁致伸縮式傳感器，光柵尺對外界電磁場的干擾較為免疫。
適應性強：可以根據不同應用需求定制不同長度、不同分辨率的產品。
