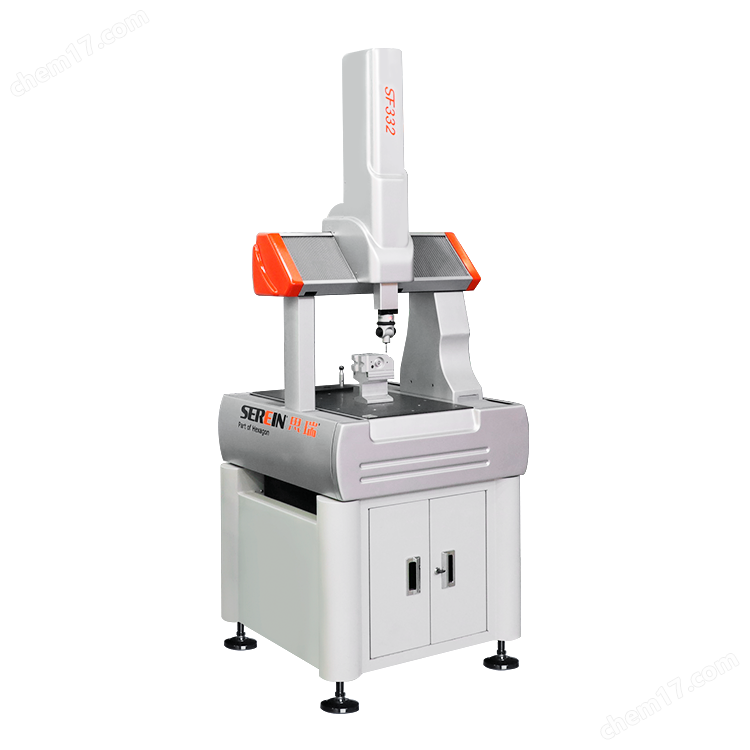

思瑞SEREIN車間型三坐標測量機 EXPERT SF

思瑞SEREIN車間型三坐標測量機 EXPERT SF

一、工業環境適應性設計

作為專為車間現場打造的測量解決方案，EXPERT SF采用三重抗干擾系統：

• 軍工級防振平臺：通過6自由度主動減震裝置，將設備振動傳遞率控制在5%以下（符合ISO 10816-3標準），即使鄰近沖壓設備（≤10噸）作業時仍能保持1.2μm/m3測量穩定性

• 動態溫補系統：內置16通道溫度傳感器，配合Thermo-Shield 3.0算法，在15-45℃環境溫度下自動補償熱變形誤差，溫度漂移≤0.8μm/℃

• IP54防護體系：測量室配備正壓防塵系統與納米疏油涂層，可阻擋PM10級金屬粉塵滲透，適應鑄造/焊接車間典型工況

二、核心測量性能

1. 高速探測系統
   搭載第三代RSP3觸發式測頭，實現800點/分鐘采樣速率（±0.5μm重復精度），配合碳化鎢測針可對未去毛刺的鑄鐵件直接測量

2. 智能輔助功能

• 2025年新增IIoT接口，支持與MES/ERP系統實時數據交互

• 數字孿生模塊可提前模擬復雜工件的測量路徑，碰撞預警準確率達99.6%

3. 精度保障
   通過德國PTB認證的激光干涉儀校準，空間長度測量誤差：

   E=(0.9+L/350)μm（L：測量長度mm）

三、典型行業應用

案例1：工程機械大型結構件檢測

在三一重工長沙智慧工廠中，EXPERT SF實現：

• 泵車臂架焊接件（8m×3m）的現場全尺寸檢測，替代原有離線測量方案

• 通過5G邊緣計算，測量數據實時上傳至QMS系統，OEE提升23%

案例2：新能源汽車電池托盤測量

針對鋁合金壓鑄件熱變形問題：

• 利用溫度補償模型將測量波動從±15μm降至±5μm

• 集成藍光掃描附件，完成3000+特征點的全自動檢測

四、服務與認證

• 通過ISO 10360-7車間標準認證三坐標設備

• 提供Lifetime Care服務包，包含：

• 年度激光校準（含環境補償參數更新）

• 關鍵部件（如氣浮導軌）10年質保

• 7×24小時遠程診斷支持
