橋梁聲發射監測系統應用介紹

原理

橋梁在役期間，由于橋梁纜索受大載荷、環境腐蝕、應力腐蝕、腐蝕疲勞、氫脆等影響，易導致橋梁發生斷裂事故。

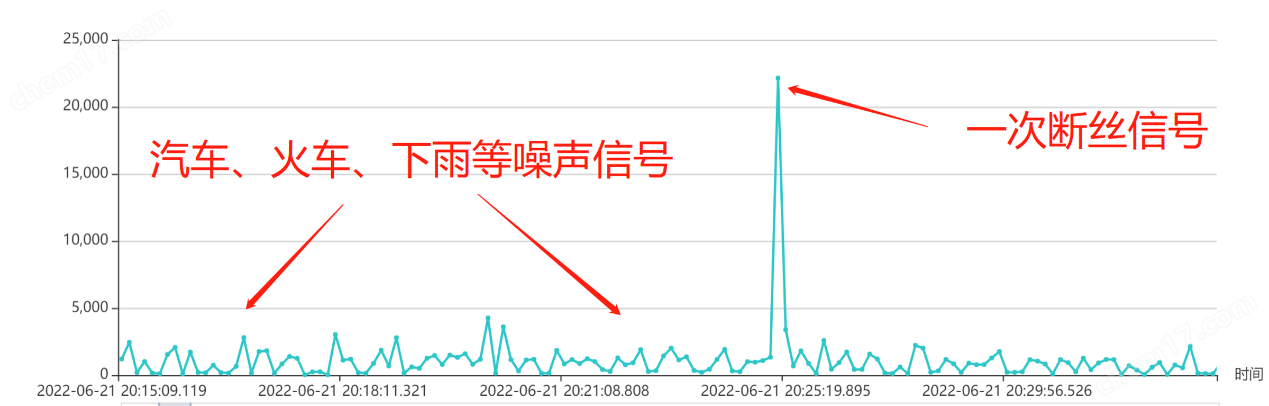

橋梁纜索斷絲瞬間會產生強烈的彈性波，并沿著鋼纜內部傳播到安裝在鋼纜上的聲波（聲發射）傳感器，采集器進行處理系統分析和計算出聲發射源的特征參數，識別提取有效的斷絲信號，分析纜索斷絲狀況。

過程可視化

365天在線聲發射監測檢測，全過程自動分析結果，物聯網遠程操作使用。

結果

a.實現按標準JT／T 1037-2022公路橋梁結構監測技術規范對懸索橋吊索、主纜，斜拉橋斜拉索，拱橋吊桿（索）或系桿的橋梁纜索斷絲聲波（聲發射）監測檢測；

b.按標準給出每一條纜索的斷絲根數及斷絲率（斷絲根數占該條纜索總根數的百分比即為斷絲率）；

c.用戶可根據標準內容及時開展檢查維修、纜索更換，杜絕因損傷累積發展而導致的損失和事故。

適用范圍

懸索橋吊索、主纜，斜拉橋斜拉索，拱橋吊桿（索）或系桿的橋梁鋼索結構斷絲聲波（聲發射）監測檢測。

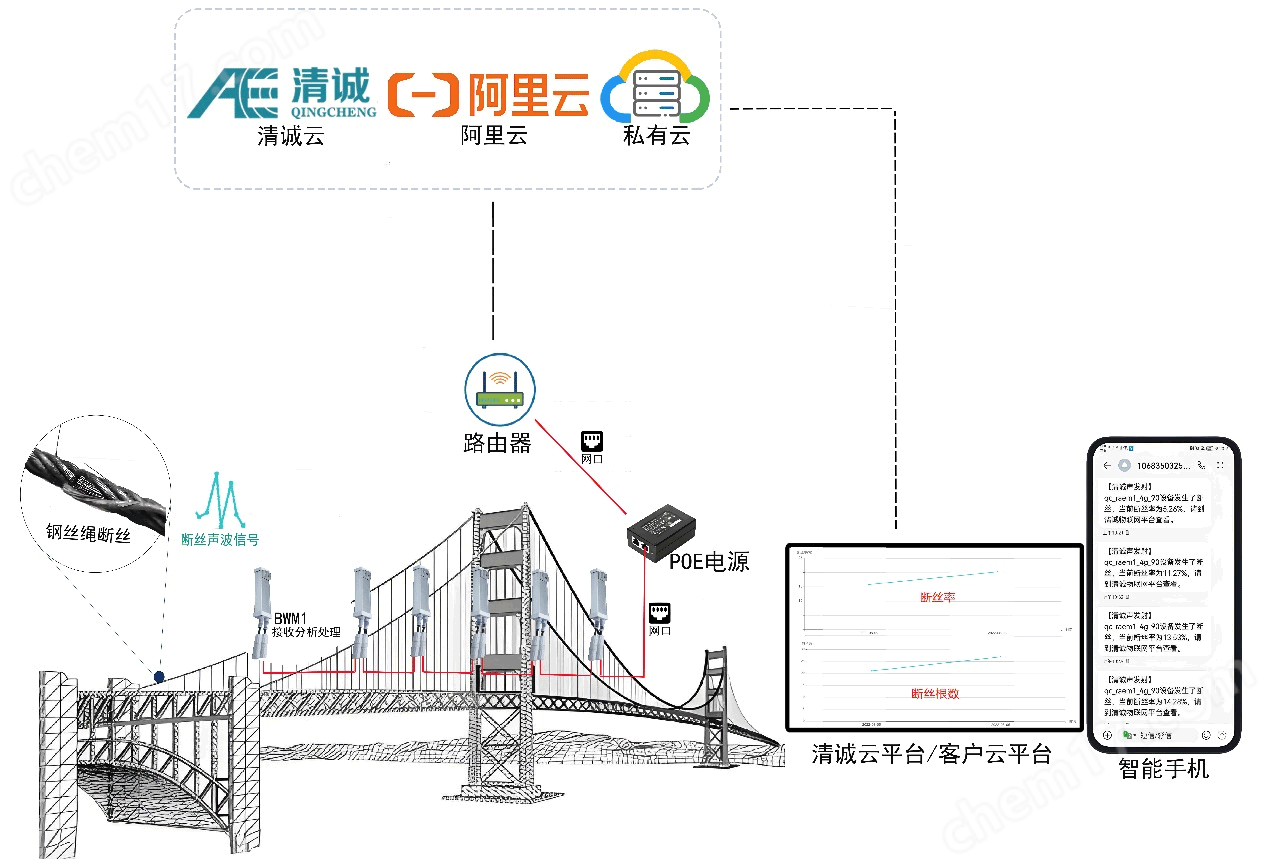

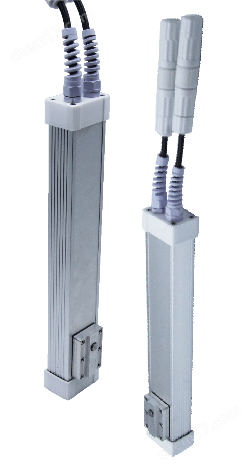

鏈式BWM1橋梁專用聲波（聲發射）監測系統

原理：橋梁纜索斷絲瞬間會產生強烈的彈性波，并沿著鋼纜內部傳播到安裝在鋼纜上的BWM1聲波（聲發射）檢測儀，系統識別提取有效的斷絲信號，分析纜索斷絲狀況。

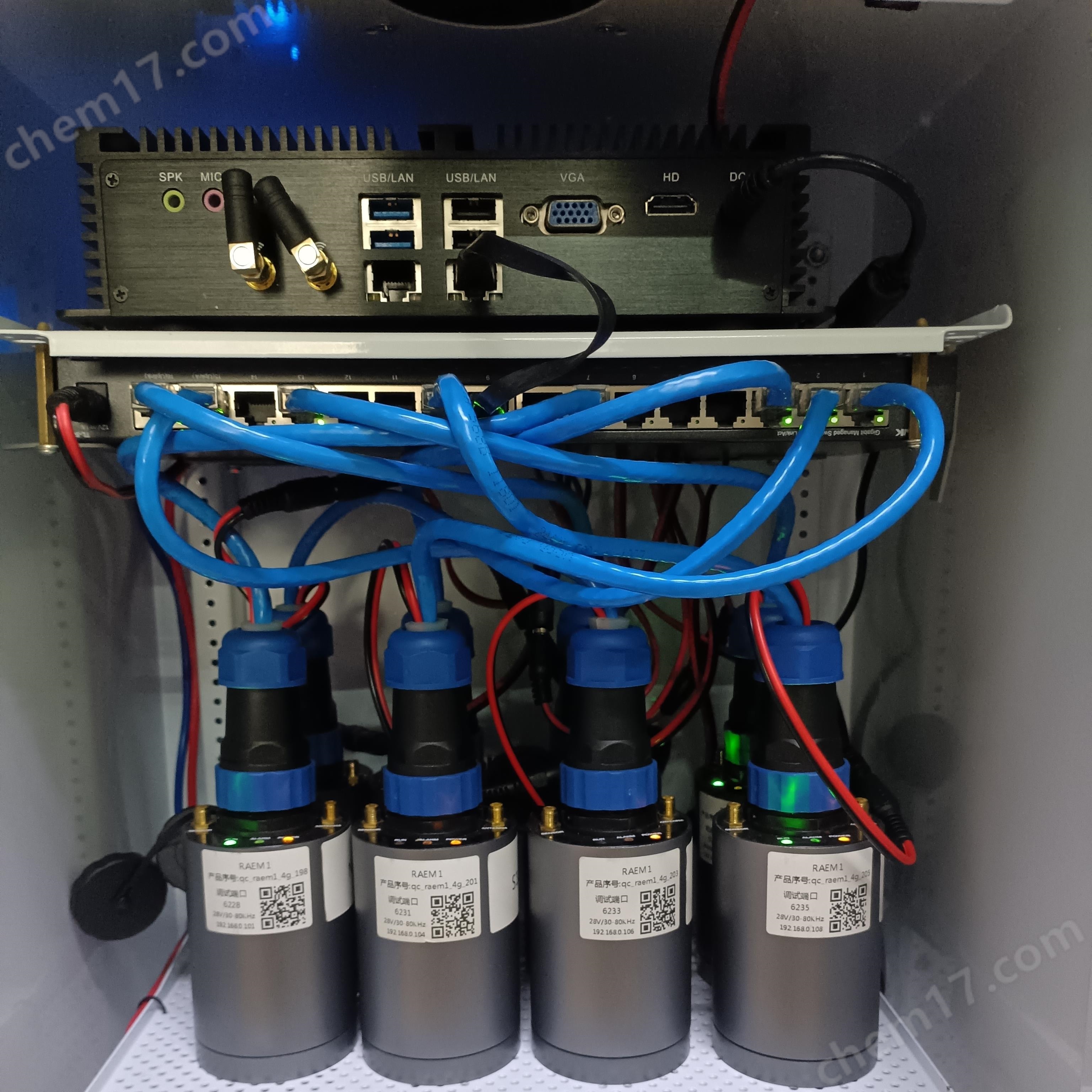

集中式的RAEM1-6聲波（聲發射）檢測儀

原理：橋梁纜索斷絲瞬間會產生強烈的彈性波，并沿著鋼纜內部傳播到安裝在鋼纜上的聲發射傳感器接收，RAEM1-6聲波（聲發射）檢測儀，系統識別提取有效的斷絲信號，分析纜索斷絲狀況。

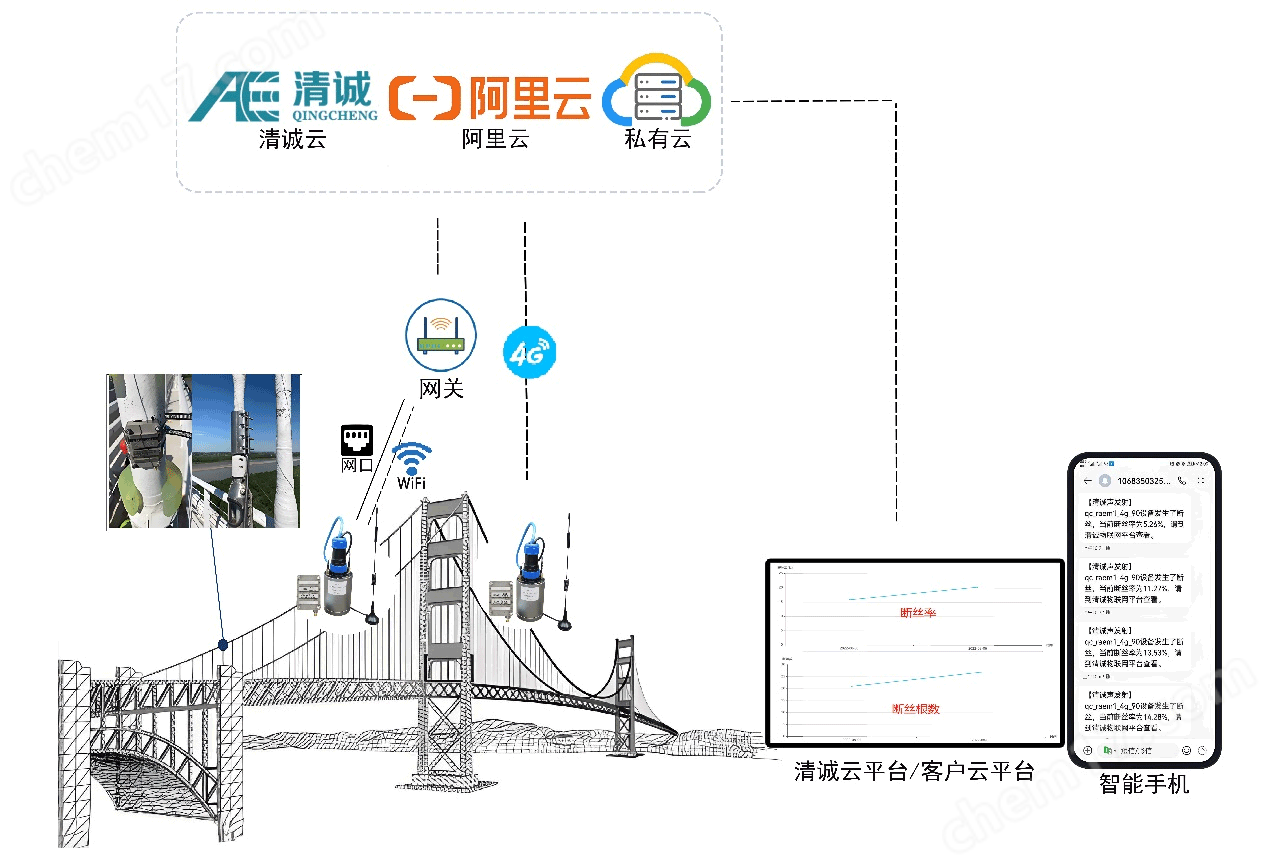

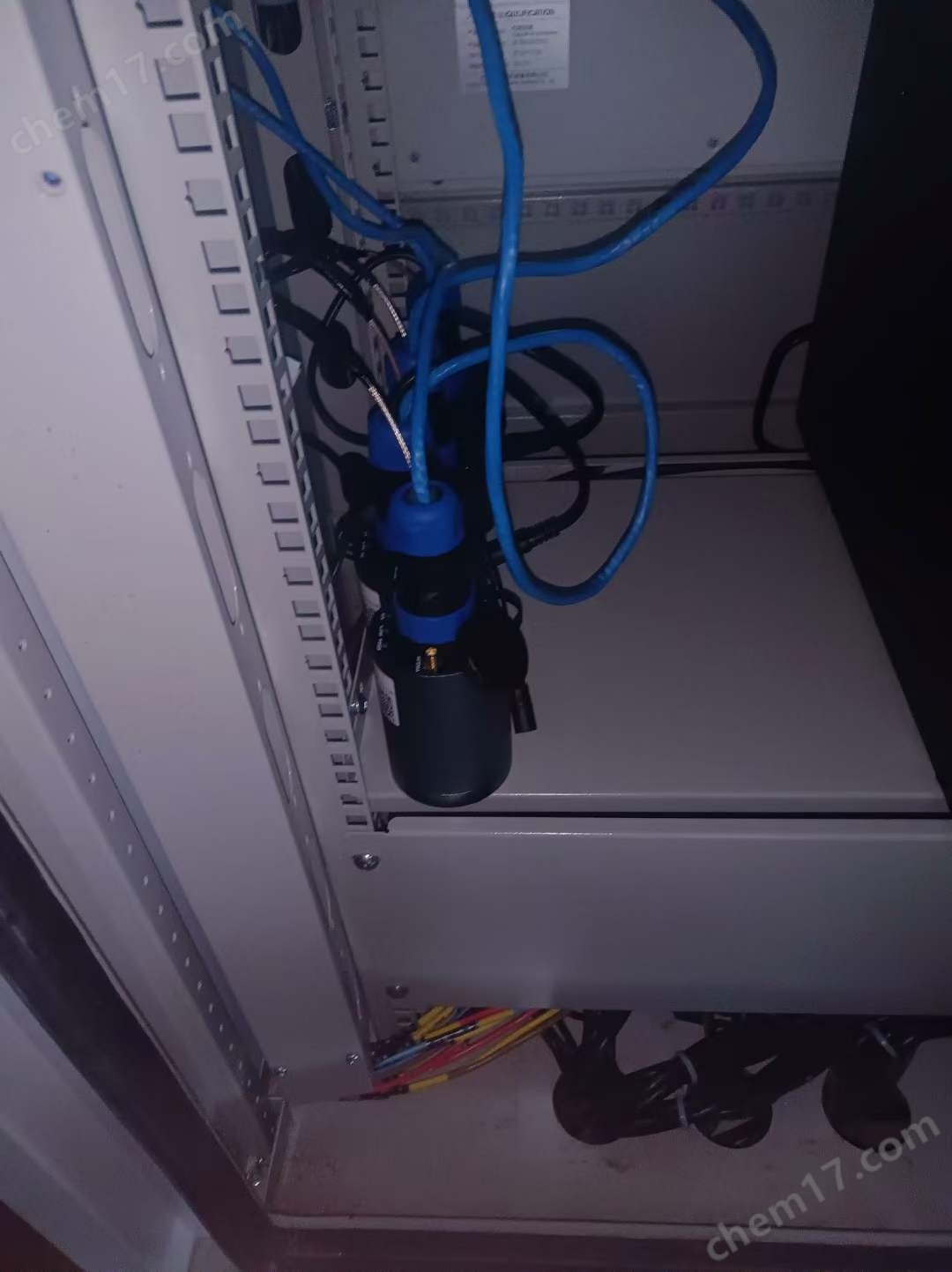

分布式的RAEM1聲波（聲發射）檢測儀

原理：橋梁纜索斷絲瞬間會產生強烈的彈性波，并沿著鋼纜內部傳播到安裝在鋼纜上的聲發射傳感器接收，RAEM1聲波（聲發射）檢測儀，系統識別提取有效的斷絲信號，分析纜索斷絲狀況。

設備介紹

根據前面三種監測方案，介紹三種設備的硬件參數及其優勢。

照片
名稱	BWM1聲波（聲發射）檢測儀	RAEM1-6聲波（聲發射）檢測儀	RAEM1聲波（聲發射）檢測儀
采樣頻率	單通道采樣率2M點/秒	單個通道采樣率2M點/秒	單個通道采樣率2M點/秒
采樣精度	16位	16位	16位
通道數	單通道	單通道、6通道或級聯使用	單通道
頻率范圍	10KHz-800KHz	10KHz-800KHz	10KHz-800KHz
系統噪聲	優于30dB	優于30dB	優于30dB
動態范圍	70dB	70dB	70dB
通訊方式	網口	4G、網口、WiFi	4G、網口、WiFi、RS485
內置傳感器	中心頻率40/150KHz可選；兩種內置前放增益可選：20/40dB	/	/
供電	POE電源供電	12VDC	12VDC
尺寸	長×寬×高：50.7cm(含防水插頭)×5.0cm×4.3cm	長×寬×高：22cm×13cm×8cm	圓筒直徑φ62mm，高度 100mm
重量	285g	1.6kg	220g
安裝	綁帶式（卡箍）結構	/	底部自帶磁性，可吸附于被測物體表面
防護等級	IP67	/	IP65
工作溫度	-30℃～+70℃	-20℃~60℃。（WiFi版本為0℃~60℃）	-20℃~60℃。（WiFi版本為0℃~60℃）
單節點接線距離	可使用400米網線串聯6臺設備	/	/
優勢	鏈式串聯指的是通過POE電源適配器用網線將內置了傳感器的聲發射采集器串聯在一起，通過POE網口實現數據傳輸，簡化了傳感器的布線方式。	基于Linus操作系統，性能穩定，具有無線通信能力，適合長時間遠程無人值守監控，設備可級聯組成大型監測系統。	聲發射檢測儀內置了信號處理、通訊模塊，底部帶磁性，安裝時可將設備直接與金屬物體耦合。

遠程配置：遠程配置參數、定時配置、斷絲評級設置。

系統自動評級，云端遠程查看評級結果。聲發射數據采用自動分級算法，由聲發射特征參數得到強度級別，活度級別，綜合級別，靈活設置，可滿足不同行業標準的評級需求。

SWAE軟件

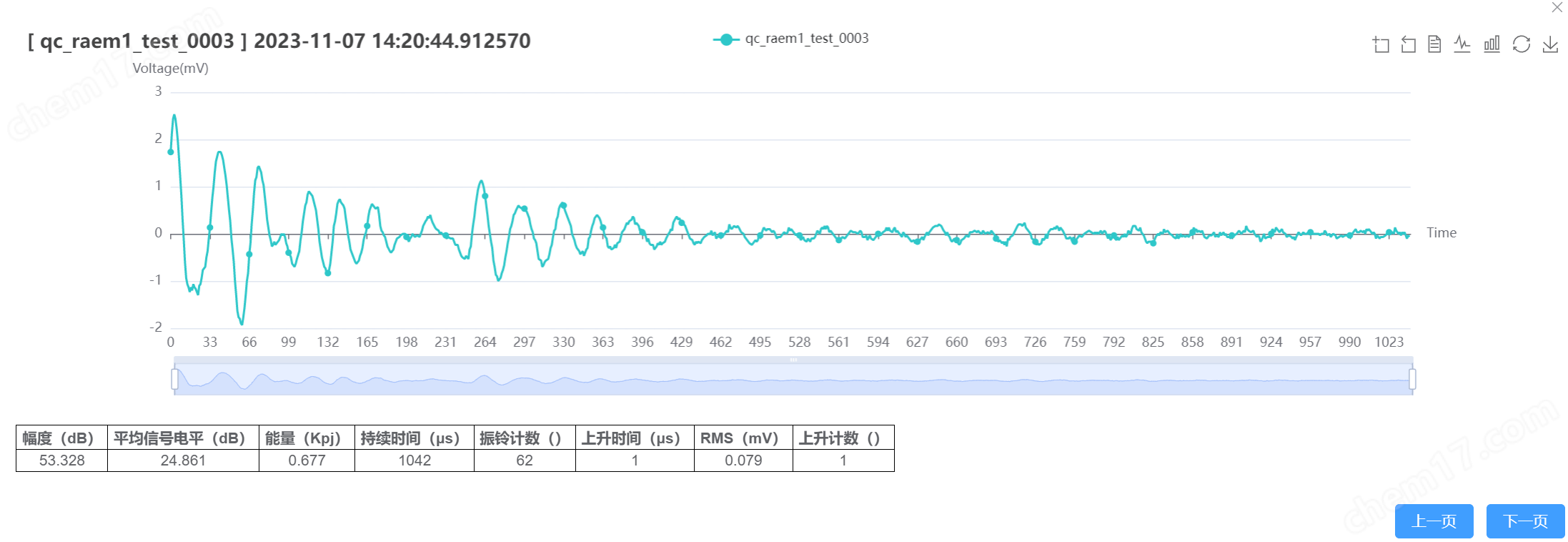

SWAE聲發射系統軟件是實時采集分析和事后分析軟件的集合，此外還可使用SWAE軟件進行深度分析和處理以詳細了解缺陷詳細情況，如參數分析、定位分析、相關圖分析、波形分析、快速傅里葉變換、小波變換評級分析等。
