NITTO KOHKI鎖扣快速接頭200型是專為工業流體傳輸設計的防脫落連接裝置，采用杠桿式機械鎖扣結構，實現單手操作下的可靠連接與快速釋放。其創新性設計解決了傳統螺紋接頭拆裝效率低、工具依賴性強等問題，在機械制造、液壓系統等領域具有廣泛應用價值。

核心技術參數

結構特性：

主體采用鍍鎳黃銅材質（表面硬度HV300），內部配置雙O型氟橡膠密封圈（耐溫范圍-30℃至+150℃）

杠桿鎖扣機構經10萬次疲勞測試仍保持90%以上鎖緊力，靜態抗拉強度達800N

適配φ8mm-φ12mm聚氨酯/尼龍軟管，螺母緊固扭矩標準為15-20N·m

性能指標：

工作壓力1.6MPa（峰值耐壓2.5MPa），爆破壓力≥4.0MPa

流量系數CV值0.85，壓力損失＜0.02MPa@10L/min

密封性能：在-20℃~+80℃環境下可保持10^-6 mbar·L/s的氦氣泄漏率

差異化設計：

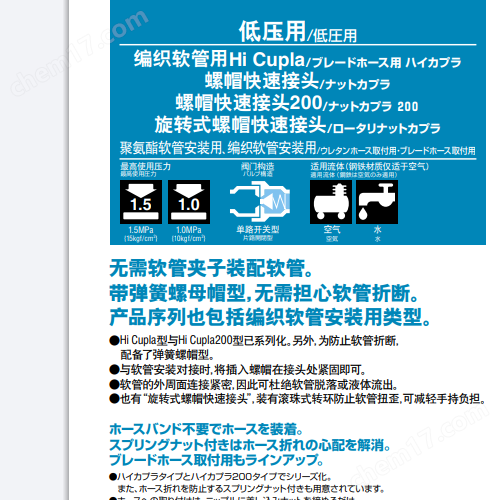

相較于標準Hi-Cupla系列，200型采用外周收緊結構，軟管脫落阻力提升300%

鎖扣凸輪角度優化至75°，較傳統設計降低40%的操作力度

螺母連接處無突出結構，避免設備運行中的干涉風險

典型應用場景

工程機械領域：

挖掘機/裝載機的先導液壓回路連接

混凝土泵車潤滑系統管路快速更換

自動化生產線：

裝配線氣動工具供氣接口

機床冷卻液循環系統對接點

特種設備應用：

消防水帶快速對接裝置

化工設備取樣管路連接

安裝維護規范

預安裝檢查：

確認軟管端面切割平整（粗糙度Ra≤3.2μm）

檢查鎖扣彈簧預緊力（標準值5-8N）

操作流程：

插入軟管至限位標記線（插入深度≥15mm）

順時針旋轉鎖扣杠桿至"咔嗒"鎖定聲

壓力測試需分級進行（0.5MPa→1.0MPa→1.6MPa）

維護周期：

每500工作小時檢查密封圈磨損情況

每年更換鎖扣彈簧（標準件編號NK-200-SPR）

禁止使用硅基潤滑劑，推薦專用氟素油脂（NK-200-GRE）
