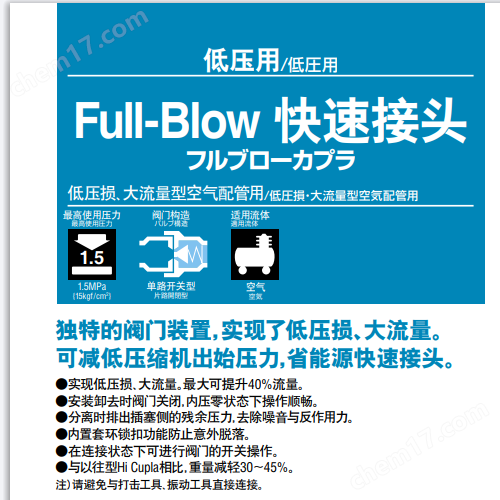

NITTO KOHKI Full-Blow系列技術解析

核心設計特性

全通徑流道架構

采用直通式不銹鋼流道設計（SUS304/SUS316材質），內徑公差控制在±0.05mm，消除傳統階梯式流道的壓損節點

實測流量較標準型號提升40%-60%（DN25規格達120L/min @3.0MPa），滿足ISO 16028大流量傳輸標準

高壓兼容系統

主體經熱處理強化（HRC35-40），工作壓力覆蓋1.0-3.0MPa范圍，爆破壓力達額定值的4倍

雙密封結構：主密封采用FKM氟橡膠（耐溫-30℃~180℃），次級密封為PTFE復合材料

技術參數矩陣

參數類別

DN15規格

DN25規格

DN40規格

工作壓力

3.0MPa

2.5MPa

1.6MPa

瞬時流量

65L/min

120L/min

180L/min

連接螺紋

1/2"NPT

3/4"NPT

1"NPT

閥體動作方式

雙彈簧驅動閥板

液壓平衡閥板

杠桿式聯動閥

工業應用場景

液壓動力傳輸

工程機械液壓管路快速切換（兼容JIS B 8354標準）

連鑄設備冷卻系統（耐受150℃高溫冷卻液）

化工介質輸送

酸堿溶液傳輸（SUS316L材質版本耐pH 0-14）

石化行業烴類物質裝卸（通過ATEX防爆認證）

操作維護規范

安裝流程

預緊扭矩控制：DN15規格為45±5N·m，需使用扭矩扳手分三次遞增緊固

管路對準要求：軸向偏差≤0.5°/米，徑向位移≤1%管徑

故障診斷

滲漏處理：優先檢查閥板密封面磨損（允許最大磨損量0.1mm）

流量下降：排查流道結垢
