民用潛艇在旅游業的應用中大的問題便是問題，潛艇的控制的敏捷性與性能是決定其能否投入使用的關鍵一步。潛艇的控制室由專業人員操縱，其運行的性，對于外界反映的靈敏性，以及在海底度下長時間運行的能力，對外界信息反映的速度，專業性和可靠程度有很大要求。因此業內都選用具有高可靠性能的專業工控機來為控制室的正常運行助力。

不同型號的 PLC ，其輸入 / 輸出通道的范圍是不一樣的，應根據所選 PLC 型號，查閱相應的編程手冊，決不可“張冠李戴”。必須參閱有關操作手冊。

（ 2 ）部輔助繼電器

內部輔助繼電器不對外輸出，不能直接連接外部器件，而是在控制其他繼電器、定時器 / 計數器時作數據存儲或數據處理用。

從功能上講，內部輔助繼電器相當于傳統電控柜中的中間繼電器。

未分配模塊的輸入 / 輸出繼電器區以及未使用 1 ： 1 鏈接時的鏈接繼電器區等均可作為內部輔助繼電器使用。根據程序設計的需要，應合理安排 PLC 的內部輔助繼電器，在設計說明書中應詳細列出各內部輔助繼電器在程序中的用途，避免重復使用。參閱有關操作手冊。

（ 3 ）分配定時器 / 計數器

PLC 的定時器 / 計數器數量分別見有關操作手冊。

7.3 PLC 軟件系統設計方法及步驟

7.3.1 PLC 軟件系統設計的方法

在了解了 PLC 程序結構之后，就要具體地編制程序了。編制 PLC 控制程序的方法很多，這里主要介紹幾種典型的編程方法。

1. 圖解法編程

圖解法是靠畫圖進行 PLC 程序設計。常見的主要有梯形圖法、邏輯流程圖法、時序流程圖法和步進順控法。

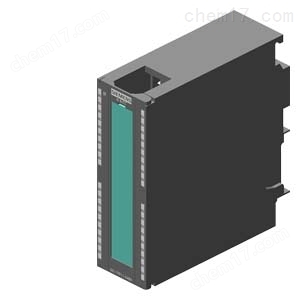

西門子輸入模塊6ES7 332-5HB01-9AJ0

西門子S7-300安裝注意事項九) 輸入、輸出信號線盡量分開走線，不要與動力線在同一管路內或捆扎在一起，以免出現干擾信號，產生誤動作;信號傳輸線采用屏蔽線，并且將屏蔽線接地;為保證 信號可靠，輸入、輸出線一般控制在20米以內;擴展電纜易受噪聲電干擾，應遠離動力線、高壓設備等。

 一、問題提出

可編程控制器技術主要是應用于自動化控制工程中，如何綜合地運用前面學過知識點，根據實際工程要求合理組合成控制系統， 在此介紹組成可編程控制器控制系統的一般方法。

二、可編程控制器控制系統設計的基本步驟

1 ．系統設計的主要內容

（ 1 ）擬定控制系統設計的技術條件。技術條件一般以設計任務書的形式來確定，它是整個設計的依據；

（ 2 ）選擇電氣傳動形式和電動機、電磁閥等執行機構；

（ 3 ）選定 PLC 的型號；

（ 4 ）編制 PLC 的輸入 / 輸出分配表或繪制輸入 / 輸出端子接線圖；

（ 5 ）根據系統設計的要求編寫軟件規格說明書，然后再用相應的編程語言（常用梯形圖）進行程序設計；

（ 6 ）了解并遵循用戶認知心理學，重視人機界面的設計，增強人與機器之間的友善關系；

（ 7 ）設計操作臺、電氣柜及非標準電器元部件；

（ 8 ）編寫設計說明書和使用說明書；

根據具體任務，上述內容可適當調整。

2 ． 系統設計的基本步驟

可編程控制器應用系統設計與調試的主要步驟，
1 可編程控制器應用系統設計與調試的主要步驟

（ 1 ）深入了解和分析被控對象的工藝條件和控制要求

a ．被控對象就是受控的機械、電氣設備、生產線或生產過程。

b ．控制要求主要指控制的基本方式、應完成的動作、自動工作循環的組成、必要的保護和聯鎖等。對較復雜的控制系統，還可將控制任務分成幾個獨立部分，這種可化繁為簡，有利于編程和調試。

（ 2 ）確定 I/O 設備

根據被控對象對 PLC 控制系統的功能要求，確定系統所需的用戶輸入、輸出設備。常用的輸入設備有按鈕、選擇開關、行程開關、傳感器等，常用的輸出設備有繼電器、接觸器、指示燈、電磁閥等。

（ 3 ）選擇合適的 PLC 類型

根據已確定的用戶 I/O 設備，統計所需的輸入信號和輸出信號的點數，選擇合適的 PLC 類型，包括機型的選擇、容量的選擇、 I/O 模塊的選擇、電源模塊的選擇等。

（ 4 ）分配 I/O 點

分配 PLC 的輸入輸出點，編制出輸入 / 輸出分配表或者畫出輸入 / 輸出端子的接線圖。接著九可以進行 PLC 程序設計，同時可進行控制柜或操作臺的設計和現場施工。

（ 5 ）設計應用系統梯形圖程序

根據工作功能圖表或狀態流程圖等設計出梯形圖即編程。這一步是整個應用系統設計的核心工作，也是比較困難的一步，要設計好梯形圖，首先要十分熟悉控制要求，同時還要有一定的電氣設計的實踐經驗。

（ 6 ）將程序輸入 PLC

當使用簡易編程器將程序輸入 PLC 時，需要先將梯形圖轉換成指令助記符，以便輸入。當使用可編程序控制器的輔助編程軟件在計算機上編程時，可通過上下位機的連接電纜將程序下載到 PLC 中去。

（ 7 ）進行軟件測試

程序輸入 PLC 后，應*行測試工作。因?yàn)樵诔绦蛟O(shè)計過程中，難免會有疏漏的地方。因此在將 PLC 連接到現場設備上去之前，必需進行軟件測試，以排除程序中的錯誤，同時也為整體調試打好基礎，縮短整體調試的周期。

（ 8 ）應用系統整體調試

在 PLC 軟硬件設計和控制柜及現場施工完成后，就可以進行整個系統的聯機調試，如果控制系統是由幾個部分組成，則應先作局部調試，然后再進行整體調試；如果控制程序的步序較多，則可*行分段調試，然后再連接起來總調。調試中發現的問題，要逐一排除，直至調試成功。

（ 9 ）編制技術文件

系統技術文件包括說明書、電氣原理圖、電器布置圖、電氣元件明細表、 PLC 梯形圖。

三、 PLC 硬件系統設計

1 ． PLC 型號的選擇

在作出系統控制方案的決策之前，要詳細了解被控對象的控制要求，從而決定是否選用 PLC 進行控制。

在控制系統邏輯關系較復雜（需要大量中間繼電器、時間繼電器、計數器等）、工藝流程和產品改型較頻繁、需要進行數據處理和信息管理（有數據運算、模擬量的控制、 PID 調節等）、系統要求有較高的可靠性和穩定性、準備實現工廠自動化聯網等情況下，使用 PLC 控制是很必要的。

目前，國內外眾多的生產廠家提供了多種系列功能各異的 PLC 產品，使用戶眼花繚亂、無所適從。所以全面權衡利弊、合理地選擇機型才能達到經濟實用的目的。一般選擇機型要以滿足系統功能需要為宗旨，不要盲目貪大求全，以免造成投資和設備資源的浪費。機型的選擇可從以下幾個方面來考慮。

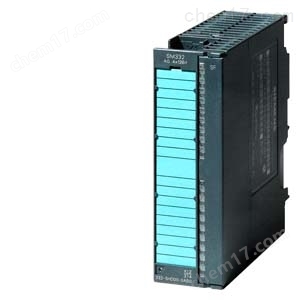

西門子輸入模塊6ES7 332-5HB01-9AJ0

S7-300 模塊化微型PLC 系統，滿足中、小規模的性能要求:

1．SIMATICS7-300PLCS7-300是模塊化小型PLC系統，能滿足中等性能要求的應用。
各種單獨的模塊之間可進行廣泛組合構成不同要求的系統。與S7-200PLC比較2，

S7-300PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶標準用戶接口的軟件工具方便用戶
給所有模塊進行參數賦值；方便的人機界面服務已經集成在S7-300操作系統內，人機對話的編程要求大大減少。

2. SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶的刷新速度傳送這些數據。

S7-300操作系統自動地處理數據的傳送；CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；

S7-300PLC設有操作方式選擇開關，操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，就不能改變操作方式，這樣就可防止非法刪除或改寫用戶程序。具備強大的通信功能，S7-300PLC可通過編程軟件Step7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。

3. S7-300PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統；串行通信處理器用來連接點到點的通信系統；多點接口（MPI）集成在CPU中，用于同時連接編程器
、PC機、人機界面系統及其他SIMATICS7/M7/C7等自動化控制系統。
