PLC它是開關邏輯控制，全稱可編程控制器。DCS它是一套控制系統，全稱分布式控制系統。前者可以說是一種工業自動化控制裝置，后者是可以講是一種工業自動化控制系統，兩者之間就有了裝置和系統的差異，那么誰的優勢更大顯而易見。說說DCS控制系統有那些控制方案是PLC不具備的！?

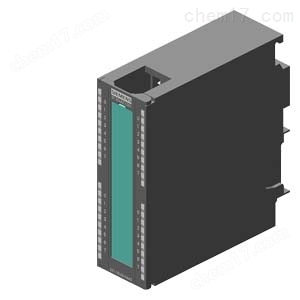

西門子開入模塊6ES7 322-1CF00-0AA0

??

想要實現自動化控制，控制系統方案選擇必要環節。自動化控制系統又分為簡單控制系統和復雜控制系統。

簡單控制系統的方塊圖

這是自動控制系統的閉環控制，有四個環節:控制器 執行器 被控對象 測量元件。

復雜自動控制系統基本了解

串級控制系統方塊圖

西門子開入模塊6ES7 322-1CF00-0AA0

?

這里列舉的是反應槽溫度和夾套溫度串級控制系統方塊圖。串級控制系統的優點:反應速度快、抗*力在簡單控制系統基礎上進一步提高、自適用能力更強。串級控制系統的投運步驟:先副回路在主回路（先副后主）。

均勻控制系統方塊圖

均勻控制系統它的好處就是同時可以控制且平均顧全兩個被控變量。它的使用場合要求，不允許安裝數個控制系統同時又要控制兩個變量的場合。

比值控制系統方塊圖

比值控制系統有開環比值控制系統，優點結構單一、成本低，適用場合，要求從動量小，對比值關系要求不嚴格的場合。單閉環比值控制系統，優點控制品質高、儀表涉及少，適用場合:要求主動量波動小，物料間動態比值要求不嚴格場合。雙閉環比值控制系統，優點被控變量穩定的生產過程更加穩定，便于操作物料的升降溫。

分程控制系統方塊圖

分程控制系統特點就是一個控制器負責管理兩個執行器或兩個以上的執行器。由于各個執行器接受的信號不同，把它稱作分程控制系統。分程控制系統在項目中實施要求有:對控制閥的泄漏量要求嚴格、控制閥實現分程控制需要兩個或兩個以上的定位器來完成分程任務、分程控制的閥門把關好它的流量特性、對分程控制的閥門嚴格按要求做好參數整定。

前饋控制系統方塊圖

這是一個換熱器前饋控制系統方塊圖，Gff（s）它代表?yè)Q熱器溫度前饋控制模型的傳遞函數、GYD（s）它代表的是換熱器溫度前饋控制系統干擾通道傳遞函數、GYC（s）它代表的是換熱器溫度前饋控制系統全補償時的傳遞函數。前饋控制系統使用場合:被控對象純滯后較大且時間常數或大或小，干擾幅度大頻率高或者是分子量、粘度、組分等工藝的被控變量。

綜上所述，PLC在復雜控制功能環節薄弱，因此DCS的出現，完好的*了PLC這一大空白。成為大型企業的一顆冉冉在升的新星！

曾經只存在于科幻電影中的情節似乎已不再遙不可及。不久前，人工智能程序AlphaGo以3:0戰勝中國的圍棋世界柯潔，在這場舉世矚目的智力對弈中笑到了后。“人工智能”和“機器學習”的神秘面紗已悄然揭開。在瑞典，在西門子軟件幫助下，海上風機能自我學習，自動分析風速、風向等數據，調節設置，實現風力的大利用。

“分布式能源的發展，將帶來一次能源生產行業、電力行業、供應、設備產銷、用戶端等全產業鏈的繁榮。這將是能源領域的一次轉型，也是一次重要的歷史機遇。”張東勝表示。夏日的正午是上海光照條件好的時候。烈日將陽光灑在上海西門子線路保護系統有限公司（SCPS）工廠屋頂?shù)墓夥姘迳希屗鼈冹陟谏x。
．控制原理與特點說明
（1）原理圖只是表示各電器元件之間的邏輯關系。如將刀開關或斷路器處于合閘位置，籠型三相交流異步電動機就接通三相電源，電動機起動運行；操作該開關使其斷開，水泵就停止運行，不畫實物而是用國家標準規定的符號表示器件名稱。
（2)電器元件之間通過導線接通電源，控制三相交流異步電動機運轉。同一電器元件應根據不同的控制對象（三相交流異步電動機）、應用場合選擇其大小、顏色、極數等參數。
（3）水泵抽水只要單方向旋轉，所以電動機是單向運行，但應選好電動機的轉向與水泵要求的轉向*。
（4）實現一個控制目標（如水泵電動機單方向旋轉），可以選擇不同的電器元件和控制電路，但一些輔助功能不一樣。a圖具有短路保護功能，可防止因電動機或電線出現相間短路或?qū)Φ囟搪窌r(shí)造成對電源等電器的損害。b圖除了有短路保護功能外，還有過載保護功能，后者可防止因水泵卡住或因欠壓導致過載等故障造成損壞電動機的事故。如果需要有漏電保護功能，則要用帶漏電保護功能的斷路器。
（5）a圖在電網失壓后會發生自起動，可能引起不良后果。b圖用了帶失壓保護的斷路器在發生失壓和欠壓時，電路不會自起動，避免電動機或負載對人的傷害。
（6）水泵電機的起動和停止都必須人工手動操作，不能排除由于沒有及時關機、開機而造成水塔溢水和供水系統停水的可能。

在圖9所示的電路中，CD4513是具有鎖存、譯碼功能的共陰極7圖9  輸出口擴展輸出口
段碼顯示器驅動電路，兩只CD4513的數據輸入端A～D共用可編程序控制
器的4個輸入端，其中A為低位，D為高位。LE端是鎖存使能輸入端，在LE信號的上升沿將數據輸入端的BCD數據鎖存在片內的寄存器中，并將該數譯碼后顯示出來，LE為低電平時，顯示器的數不受數據輸入信號的影響。顯然，N位顯示器所占用的輸出點P=4+N。圖9中Y004及YOO5分別接通時，輸出的數據分別送到上下兩片CD4513中。
。
