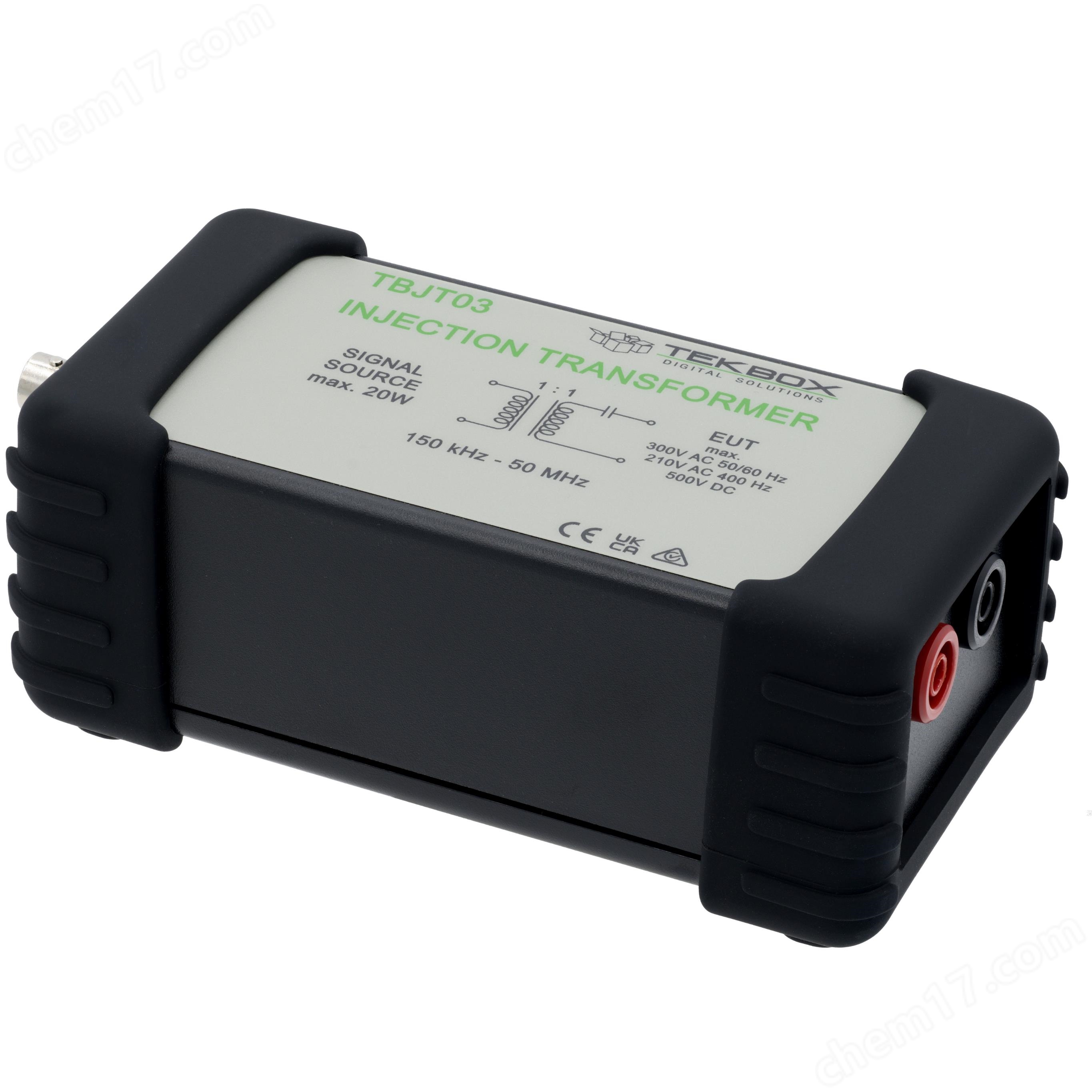

TBJT03寬帶注入變壓器是一款用于CS101相關抗擾度測量的注入變壓器,頻率范圍為150kHz - 50 MHz。它在信號源和EUT供電線路之間提供電流隔離和高通濾波。
TBJT03寬帶注入變壓器應用:
CS101抗擾度測試
技術指標
合規性 | ROHS |
終端電阻 | 50Ω |
匝數比 | 1:1 , EUT側56nF Y2耦合電容 |
特征頻率范圍 | 10Hz – 100MHz |
3 dB 頻率范圍 | 50KHz – 50MHz |
插入損耗(S21) | 3 dB max @ 50MHz |
最大額定功率 | 200W |
額定輸出電壓范圍 | 300V AC @ 50/60 Hz, 210V AC @ 400 Hz; 500V DC |
隔離測試-EUT輸入 | 2500 V , 22GΩ |
殘余50Hz電壓 | 輸入接頭 40mV (高阻)@ 二次端子 240V AC |
主連接器(輸入) | BNC-母 |
次級連接器(EUT) | 4mm 安全香蕉插孔,20mm間距 |
工作溫度范圍 | 0℃ ~ 50℃ |
外殼尺寸 | 70 x 60 x 140 mm |
重量 | 300g |
質保 | 1年 |
